Repariere dein Sony Xperia Z3 Compact einfach selbst

Sony Xperia Z3 Compact Kopfhörerbuchse wechseln! Hast du Probleme beim Telefonieren mit deinem Sony Xperia Z3 Compact? Gib es Aussetzer, ein Knacken, dein Kopfhörer hält nicht mehr oder hörst du eider gar nichts mehr? Hier kannst du deine defekte Hörmuschel sowie einen Aux Anschluss deines Sony Xperia Z3 Compact schnell und günstig selbst wechseln oder austauschen lassen. Ist deine Sony Xperia Z3 Compact Kopfhörer Audio Buchse defekt, findest du hier alles was du für die Reparatur benötigt. Mit der Kopfhöreranschluss Videoanleitung kannst du die Sony Xperia Z3 Compact Kopfhörerbuchse selbst tauschen. Kaufe dazu die passende Sony Xperia Z3 Compact Audiobuchse und das dazugehörige Werkzeug. Die Kosten einer Sony Xperia Z3 Compact Kopfhörerbuchsen Reparatur sind preiswerter als ein Neukauf und schont die Umwelt. Wir wünschen dir viel Spaß beim Wechsel der Sony Xperia Z3 Compact Klinkenbuchse!

Bildanleitung Selbstreparatur: Sony Xperia Z3 Compact Kopfhörerbuchse

Repariere Deine Sony Xperia Z3 Compact Kopfhörerbuchse selbst

Tausche Deine defekte Kopfhörerbuchse vom Sony Xperia Z3 Compact günstig selbst aus. Damit sparst Du Geld und Du kannst endlich wieder Deine Kopfhörer ohne Einbußen benutzen! Wir zeigen Dir in einfachen Schritten wie Du selbst die Kopfhörerbuchse vom Sony Xperia Z3 Compact wechselst.

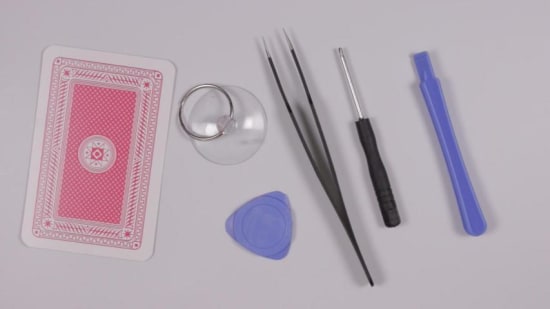

Lege Dir für die Reparatur folgendes Werkzeug bereit

Lege Dir für die Reparatur folgendes Werkzeug bereit

● 1 Spudger ● 1 Schraubenzieher ● 1 Saugnapf ● 1 Plektrum ● ggf. 1 Spielkarte ● 1 Föhn - Achtet darauf ihn nicht zu heiß zu stellen. Wir empfehlen ca. 60 Grad.

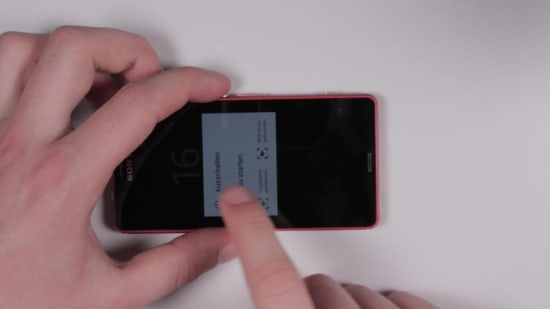

Schritt 1:
Sony Xperia Z3 Compact ausschalten

Sony Xperia Z3 Compact ausschalten

Bevor Ihr mit der Reparatur beginnt stellt bitte das Sony Xperia Z3 Compact aus.
Schritt 2:
Das Backcover erhitzen

Das Backcover erhitzen

Damit der Kleber aufweicht, muss zuerst die Rückseite vom Z3 erhitzt werden. Dies kann etwas dauern.

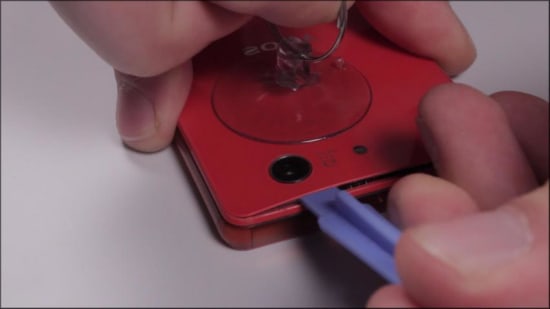

Schritt 3:
Anheben des Backcovers

Anheben des Backcovers

Hebe das Backcover mithilfe des Spudgers, dem Saugnapf, dem Plektrum und einer Spielkarte an der Seite des Smartphone ab. Dieser Vorgang kann etwas Zeit in Anspruch nehmen. Sollte das Anheben des Backcovers sehr schwer gehen, dann die Rückseite erneut mit dem Föhn erhitzen.
Schritt 4:
NFC Antenne entfernen

NFC Antenne entfernen

Zuerst entfernst Du die Kontaktverbindung der NFC Antenne mithilfe einer Pinzette.

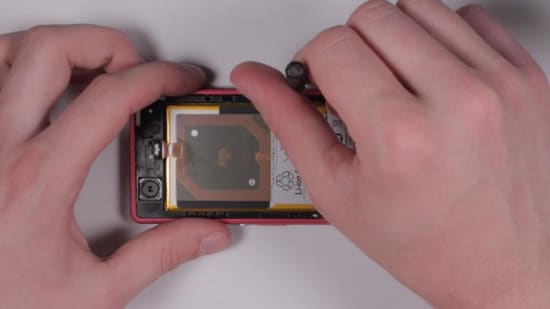

Schritt 5:
Schrauben entfernen

Schrauben entfernen

Entferne die 6 Schrauben. Lege die Schrauben am Besten auf einen Klebestreifen, damit sie nicht verloren gehen.
Schritt 6:
Plastikrahmen entfernen

Plastikrahmen entfernen

Zuerst lockerst Du mit dem Spudger die Plastikeinheit vom Sony Xperia Z3 Compact. Um den Plastikrahmen zu entfernen muss er zuerst von Außenrahmen gelöst werden.
Schritt 7:
Akku-Flex-Verbindung lösen

Akku-Flex-Verbindung lösen

Damit kein Strom mehr fließen kann, löst Du mit dem Spudger die Akku-Flex-Verbindung.

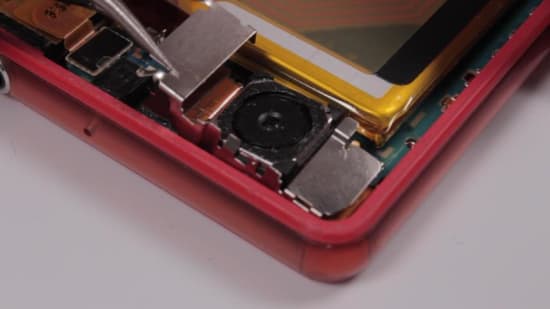

Schritt 8:
Kamera Abdeckung entfernen

Kamera Abdeckung entfernen

Um die Platine zu entfernen musst Du zuerst die Abdeckung der Kamera mithilfe des Spudgers entfernen.
Schritt 9:
Flex Verbindung der Kamera lösen

Flex Verbindung der Kamera lösen

Mit dem Spudger löst Du die Flex Verbindung der Kamera.

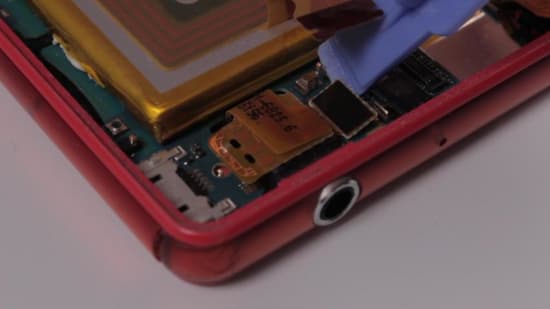

Schritt 10:
Weitere Flex Verbindung lösen

Weitere Flex Verbindung lösen

Unmittelbar daneben lösen wir auch die zweite Flex Verbindung des Sony Xperia Z3 Compact mit dem Spudger.

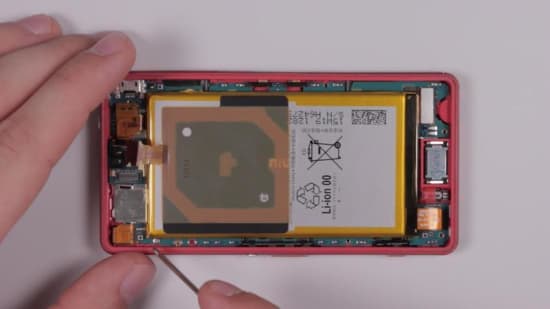

Schritt 11:
Schrauben entfernen

Schrauben entfernen

Mit dem Schraubenzieher entfernst Du nun die Schrauben.

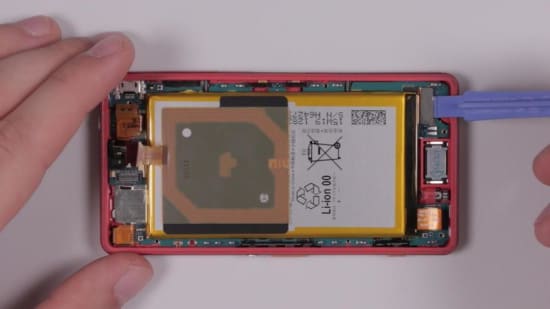

Schritt 12:
Letzte Flex Verbindung trennen

Letzte Flex Verbindung trennen

Und schließlich trennst Du die letzte Flex Verbindung - ehe wir die Platine aus dem Sony Xperia Z3 heben.
Schritt 13:
Platine herausheben

Platine herausheben

Mit dem Spudger hebst Du nun vorsichtig die Platine heraus.
Schritt 14:

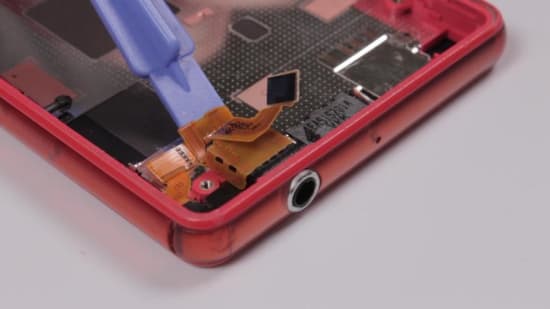

Kopfhörerbuchse lösen

Kopfhörerbuchse lösen

Um die neue Kopfhörerbuchse einsetzen zu können, löst Du vorsichtig die Kopfhörerbuchse mit dem Spudger.
Schritt 15:
Sony Xperia Z3 Compact Kopfhörerbuchse einsetzen

Sony Xperia Z3 Compact Kopfhörerbuchse einsetzen

Nun kannst Du die neue Z3 Kopfhörerbuchse einfach einsetzen.

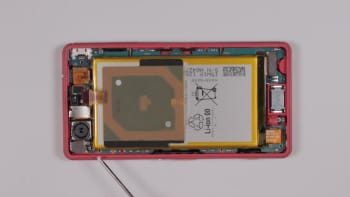

Schritt 16:

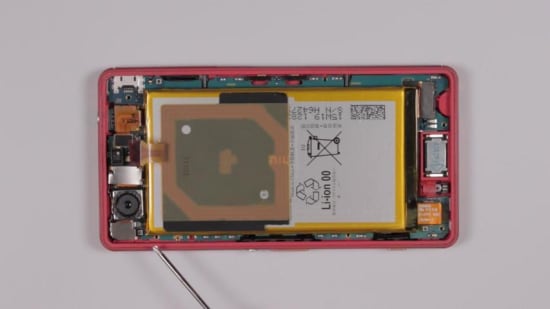

Alle Teile einsetzen

Alle Teile einsetzen

Jetzt kannst Du alle Teile wieder in Dein Sony Xperia Z3 einsetzen. Dies wird Dir im Video genau gezeigt.

Repariere Deine Sony Xperia Z3 Compact Kopfhörerbuchse selbst Lege Dir für die Reparatur folgendes Werkzeug bereit Schritt 1:
Sony Xperia Z3 Compact ausschalten Schritt 2:
Das Backcover erhitzen Schritt 3:
Anheben des Backcovers Schritt 4:
NFC Antenne entfernen Schritt 5:
Schrauben entfernen Schritt 6:
Plastikrahmen entfernen Schritt 7:
Akku-Flex-Verbindung lösen Schritt 8:
Kamera Abdeckung entfernen Schritt 9:
Flex Verbindung der Kamera lösen Schritt 10:
Weitere Flex Verbindung lösen Schritt 11:
Schrauben entfernen Schritt 12:
Letzte Flex Verbindung trennen Schritt 13:
Platine herausheben Schritt 14:
Kopfhörerbuchse lösen Schritt 15:
Sony Xperia Z3 Compact Kopfhörerbuchse einsetzen Schritt 16:
Alle Teile einsetzen

Repariere Deine Sony Xperia Z3 Compact Kopfhörerbuchse selbst

Tausche Deine defekte Kopfhörerbuchse vom Sony Xperia Z3 Compact günstig selbst aus. Damit sparst Du Geld und Du kannst endlich wieder Deine Kopfhörer ohne Einbußen benutzen! Wir zeigen Dir in einfachen Schritten wie Du selbst die Kopfhörerbuchse vom Sony Xperia Z3 Compact wechselst.

Lege Dir für die Reparatur folgendes Werkzeug bereit

sony-xperia-z3-compact-kopfhoererbuchse-reparaturanleitung-schritt-0-lege-dir-fuer-die-reparatur-folgendes-werkzeug-bereit

● 1 Spudger ● 1 Schraubenzieher ● 1 Saugnapf ● 1 Plektrum ● ggf. 1 Spielkarte ● 1 Föhn - Achtet darauf ihn nicht zu heiß zu stellen. Wir empfehlen ca. 60 Grad.

Schritt 1: Sony Xperia Z3 Compact ausschalten

Bevor Ihr mit der Reparatur beginnt stellt bitte das Sony Xperia Z3 Compact aus.

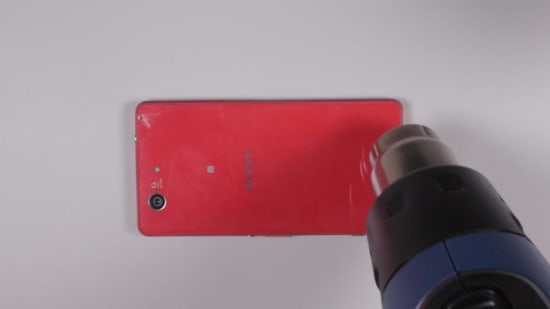

Schritt 2: Das Backcover erhitzen

Damit der Kleber aufweicht, muss zuerst die Rückseite vom Z3 erhitzt werden. Dies kann etwas dauern.

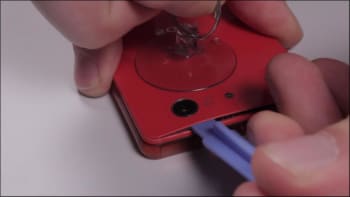

Schritt 3: Anheben des Backcovers

Hebe das Backcover mithilfe des Spudgers, dem Saugnapf, dem Plektrum und einer Spielkarte an der Seite des Smartphone ab. Dieser Vorgang kann etwas Zeit in Anspruch nehmen. Sollte das Anheben des Backcovers sehr schwer gehen, dann die Rückseite erneut mit dem Föhn erhitzen.

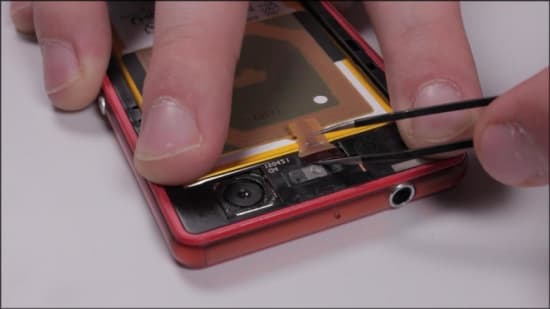

Schritt 4: NFC Antenne entfernen

Zuerst entfernst Du die Kontaktverbindung der NFC Antenne mithilfe einer Pinzette.

Schritt 5: Schrauben entfernen

Entferne die 6 Schrauben. Lege die Schrauben am Besten auf einen Klebestreifen, damit sie nicht verloren gehen.

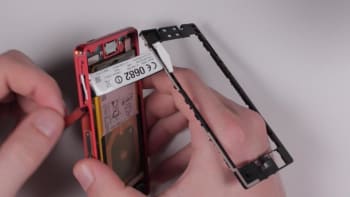

Schritt 6: Plastikrahmen entfernen

Zuerst lockerst Du mit dem Spudger die Plastikeinheit vom Sony Xperia Z3 Compact. Um den Plastikrahmen zu entfernen muss er zuerst von Außenrahmen gelöst werden.

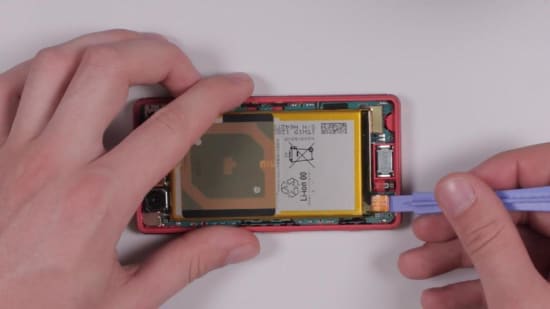

Schritt 7: Akku-Flex-Verbindung lösen

sony-xperia-z3-compact-kopfhoererbuchse-reparaturanleitung-schritt-7-akku-flex-verbindung-loesen

Damit kein Strom mehr fließen kann, löst Du mit dem Spudger die Akku-Flex-Verbindung.

Schritt 8: Kamera Abdeckung entfernen

Um die Platine zu entfernen musst Du zuerst die Abdeckung der Kamera mithilfe des Spudgers entfernen.

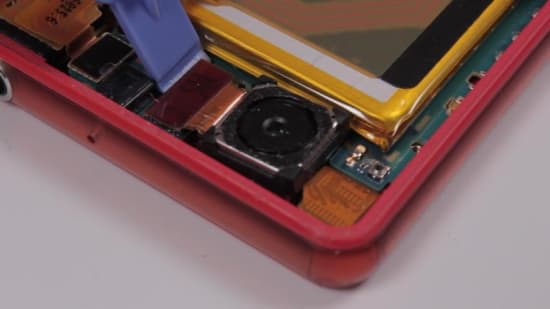

Schritt 9: Flex Verbindung der Kamera lösen

sony-xperia-z3-compact-kopfhoererbuchse-reparaturanleitung-schritt-9-flex-verbindung-der-kamera-loesen

Mit dem Spudger löst Du die Flex Verbindung der Kamera.

Schritt 10: Weitere Flex Verbindung lösen

sony-xperia-z3-compact-kopfhoererbuchse-reparaturanleitung-schritt-10-weitere-flex-verbindung-loesen

Unmittelbar daneben lösen wir auch die zweite Flex Verbindung des Sony Xperia Z3 Compact mit dem Spudger.

Schritt 11: Schrauben entfernen

Mit dem Schraubenzieher entfernst Du nun die Schrauben.

Schritt 12: Letzte Flex Verbindung trennen

Und schließlich trennst Du die letzte Flex Verbindung - ehe wir die Platine aus dem Sony Xperia Z3 heben.

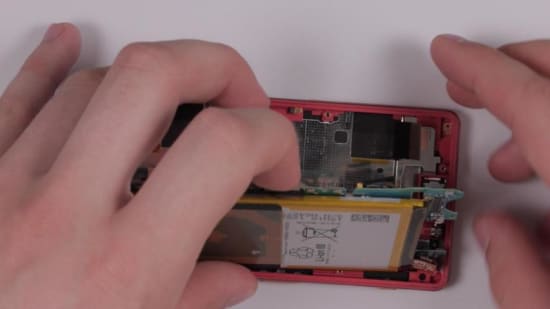

Schritt 13: Platine herausheben

Mit dem Spudger hebst Du nun vorsichtig die Platine heraus.

Schritt 14: Kopfhörerbuchse lösen

sony-xperia-z3-compact-kopfhoererbuchse-reparaturanleitung-schritt-14-kopfhoererbuchse-loesen

Um die neue Kopfhörerbuchse einsetzen zu können, löst Du vorsichtig die Kopfhörerbuchse mit dem Spudger.

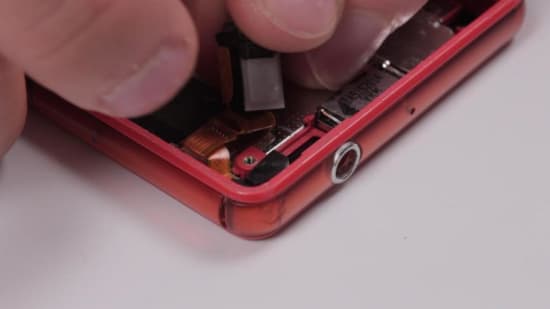

Schritt 15: Sony Xperia Z3 Compact Kopfhörerbuchse einsetzen

sony-xperia-z3-compact-kopfhoererbuchse-reparaturanleitung-schritt-15-sony-xperia-z3-compact-kopfhoererbuchse-einsetzen

Nun kannst Du die neue Z3 Kopfhörerbuchse einfach einsetzen.

Schritt 16: Alle Teile einsetzen

Jetzt kannst Du alle Teile wieder in Dein Sony Xperia Z3 einsetzen. Dies wird Dir im Video genau gezeigt.

Informationen

Mit nur nur wenig Aufwand die Kopfhörerbuchse eines Sony Xperia Z3 compact selbst austauschen. Wir zeigen Dir in einem DIY-Reparaturvideo wie Du einfach und schnell Deine Kopfhörerbuchse am Xperia Z3 compact reparieren kannst: Als erstes das Backcover erhitzen und mit einem Saugnapf das Backcover vorsichtig anheben. Nun mit einem Plastiktool den Kleber rund um das Xperia Z3 compact Backcover lösen. Die fünf Schrauben lösen, dann das NFC-Flexkabel entfernen und das Backframe trennen. Jetzt die kleine Metallplatte neben der Kamera entfernen und die letzte Schraube, die noch das Mainboard hält, lösen. Die Frontkamera, Kopfhörerbuchse- und Display Konnektoren entfernen. als nächstes das Sony Xperia Z3 compact Mainboard vorsichtig anheben und Konnektoren sowie den Motor und Frontkamera herausnehmen. Jetzt die Kopfhörerbuchse entfernen und diese mithilfe eines Spudgers anheben. Das neue Flexkabel einsetzen und das Smartphone wieder sorgfältig zusammensetzen. In unserem Shop rechts von dem Sony Xperia Z3 compact Reparaturvideo findest Du ein passendes Kopfhörerbuchse / Werkzeug Set.
