Galaxy S7 Hörmuschel Reparaturanleitung

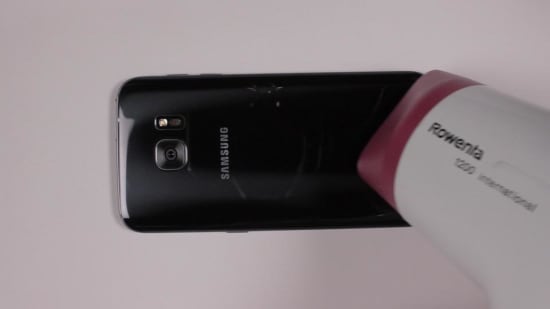

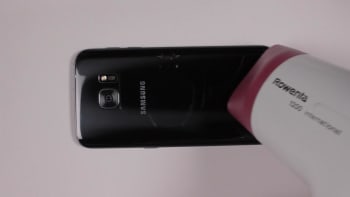

Backcover erwärmen

Als erstes den Simkarten Schlitten herausnehmen und mit einem Fön den Kleber des Backcovers erwärmen.

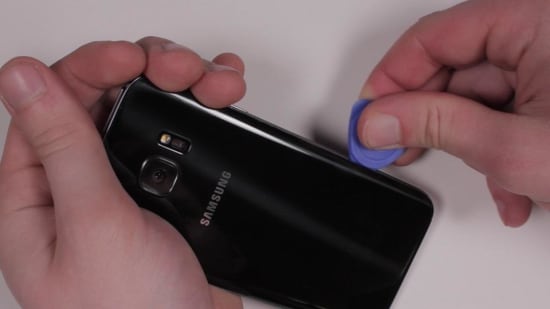

Galaxy S7 Backcover abnehmen

Mit einem Saugnapf das Cover anheben und mit einem dünnen Plastiktool oder Spielkarte vorsichtig am Rand entlang gehen, das Cover so lösen und beiseite legen. Den Rahmen und das Cover von Kleberesten sorgfältig reinigen.

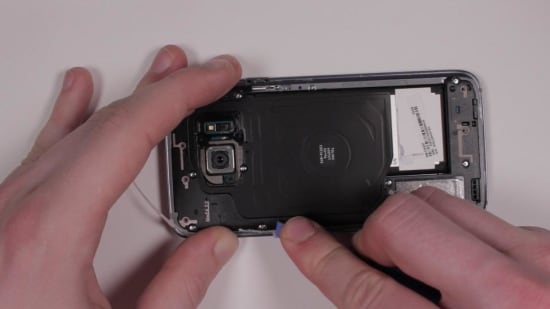

Entfernen der Antennenmodule

Die zwölf Schrauben der drei schwarzen Antennen-Abdeckplatten lösen und diese herausnehmen.

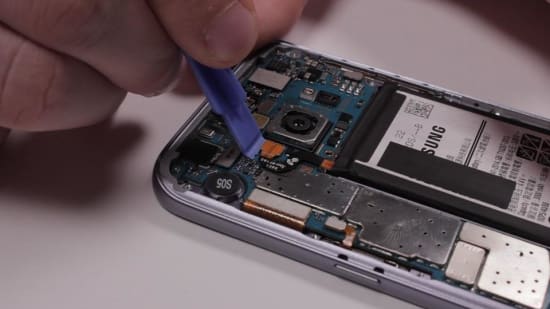

Trennen der Flex- und Antennenkabel

Alle Konnektoren und Flexkabel wie Frontkamera, Akku, Power und Volume Buttons vom Motherboard trennen. Den Akkukleber mit einem Fön aufweichen und diesen dann mit dem Spudger entnehmen.

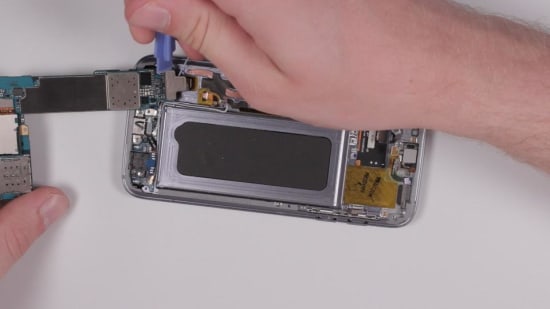

Herausnehmen des Motherboards

Das Motherboard anwinkeln und den Konnektor unten trennen, dann das Board beiseite legen.

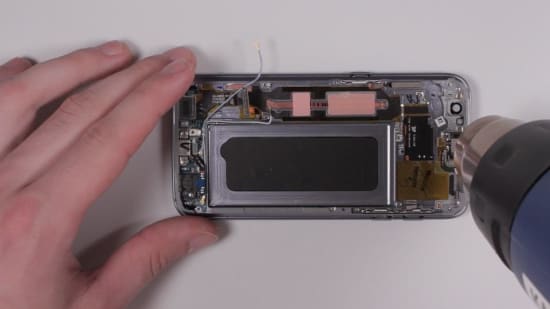

Mit dem Fön den Kleber aufweichen

Jetzt mit dem Fön den Kleber der defekten Hörmuschel oben aufweichen.

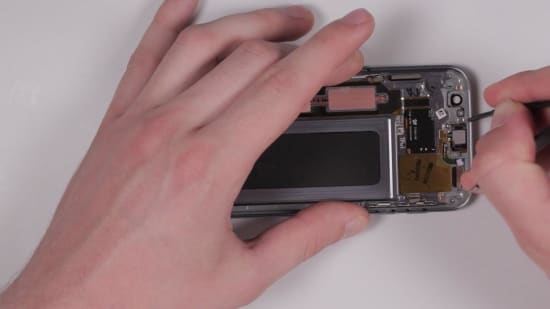

Defekte Hörmuschel ersetzen

Nun mit der Pinzette die defekte Hörmuschel herausnehmen und durch eine Neue ersetzen.

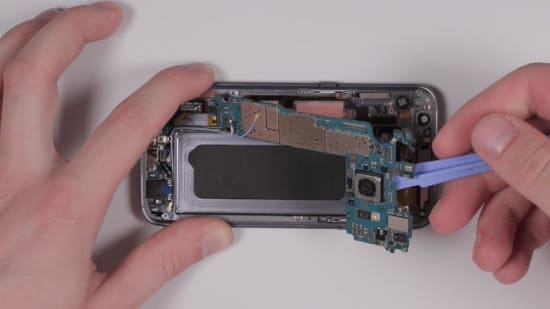

Motherboard wieder einsetzen

Das Motherboard wieder einsetzen und das darunter liegende Flexkabel wieder anstecken.

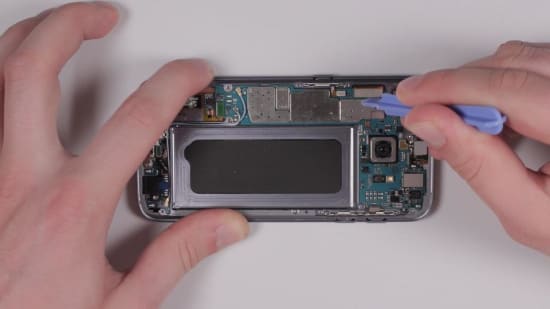

Konnektoren und Flexkabel wieder verbinden

Alle Konnektoren, Flex- und Antennenkabel wieder mit dem Motherboard verbinden, dazu am besten Spudger und Pinzette verwenden. Das Frontkamera Modul und den Akku wieder einsetzen und deren Flexkabel mit dem Board wieder verbinden.

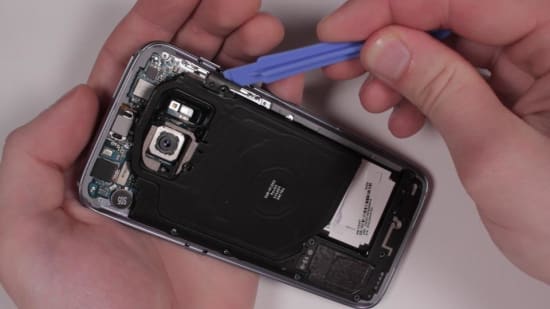

Antennen-Abdeckplatten wieder einsetzen

Die drei Antennen wieder einsetzen und alle Schrauben wieder sorgfältig verschrauben.

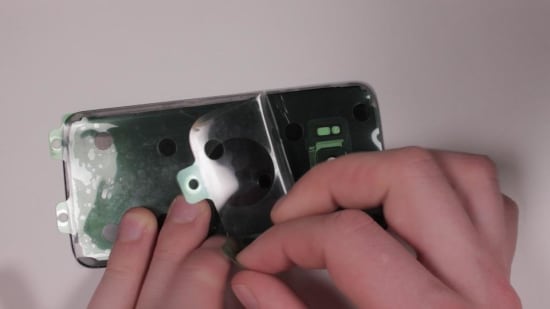

Backcover Kleberahmen anbringen

Auf das gereinigte Galaxy S7 Backcover den neuen Kleberahmen anbringen und die Schutzfolie abziehen.

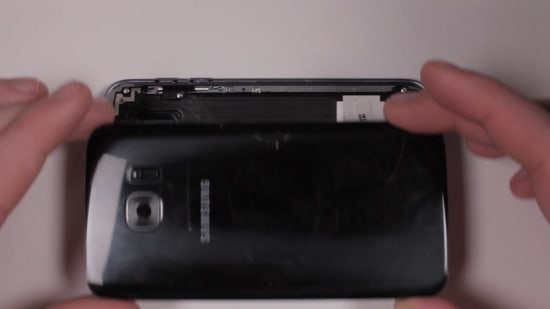

Backcover anbringen

Das S7 Backover sorgfältig auf den Rahmen festdrücken. Evtl. nochmals mit dem Fön erwärmen und erneut rundherum Druck ausüben. So ist das Samsung Galaxy S7 wieder bestmöglich vor Feuchtigkeit und gegen Verschmutzung geschützt.
