iPad Air 2 Akku Reparaturanleitung

iPad Air 2 Akku tauschen: Schritt-für-Schritt-Anleitung

iPad Air 2 Akku tauschen: Schritt-für-Schritt-Anleitung

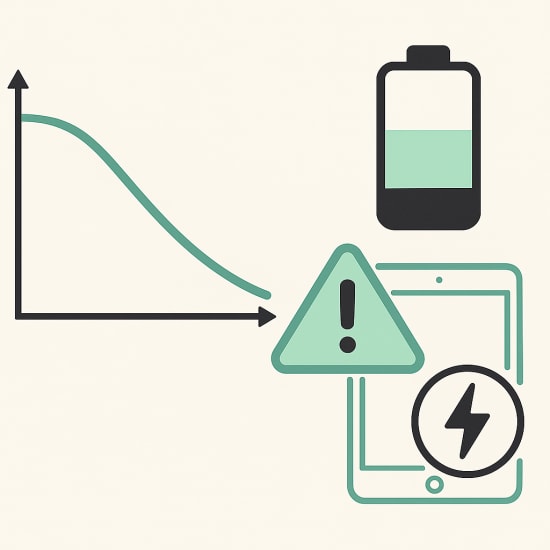

Du merkst, dass dein iPad Air 2 nicht mehr den ganzen Tag durchhält, sich spontan abschaltet oder Probleme beim Laden hat?

Diese Anzeichen deuten darauf hin, dass es Zeit für einen Akkutausch ist.

Mit dieser ausführlichen Anleitung kannst du den Akku deines iPad Air 2 selbst wechseln und dabei sowohl Geld sparen als auch die Umwelt schonen.

Wichtige Grundlagen vor der Reparatur

Sicherheitshinweise – Das musst du unbedingt beachten

Bevor du mit der Reparatur beginnst, sind diese Sicherheitsmaßnahmen absolut entscheidend:

Akku-Entladung für deine Sicherheit

Entlade deinen iPad-Akku vor der Reparatur auf unter 25%. Ein geladener Lithium-Ionen-Akku kann bei Beschädigung Feuer fangen oder explodieren.

Falls dein Akku bereits aufgebläht ist, nimm besondere Vorsichtsmaßnahmen und behandle ihn als gefährlichen Abfall.

Arbeitsplatz-Vorbereitung:

Arbeite auf einer antistatischen Unterlage und trage ein Erdungsarmband, um elektrostatische Entladungen zu vermeiden. Halte Sand oder ein feuerfestes Material bereit, falls der Akku beschädigt wird. Entferne alle Metallgegenstände wie Ringe und Armbänder.

Geräteschutz:

Schalte dein iPad vollständig aus und trenne alle Kabel. Falls das Display bereits gesprungen ist, klebe Paketband darüber, um weitere Brüche zu vermeiden und dich vor scharfen Kanten zu schützen.

Modell prüfen: A1566 oder A1567 ?

Ein iPad Air 2 trägt entweder die Modellnummer A1566 (Wi-Fi) oder A1567 (Wi-Fi + Cellular). Diese findest du auf der Rückseite eingraviert.

Beide Modelle haben identische Akkus mit folgenden technischen Daten:

• Modellnummer: A1547
• Spannung: 3,76 V
• Kapazität: 7340 mAh
• Wattstunden: 27,62 Wh

Der Reparaturvorgang ist für beide Modelle identisch, nur das LTE-Modell hat zusätzliche Antennen, die du nicht beschädigen darfst.

Werkzeug

Werkzeug

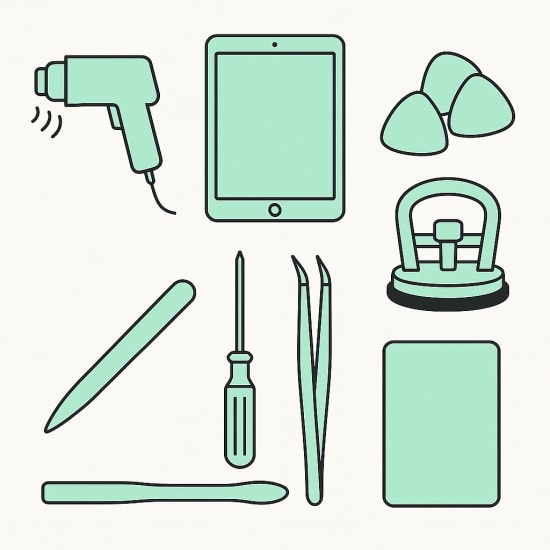

Benötigte Werkzeuge und Materialien

Für eine erfolgreiche Reparatur brauchst du folgende Werkzeuge:

Grundausstattung:

• Neuen iPad Air 2 Akku (A1547)
• Heißluftföhn oder iOpener
• Saugnapf
• Kunststoff-Spudger und Hebelwerkzeuge
• Plektren aus Kunststoff
• Kreuzschlitzschraubendreher (Phillips)
• Pinzette
• Dünne Karte (Spielkarte oder alte Kreditkarte)

Zusätzliche Hilfsmittel:

• Magnetische Schraubenschablone
• Display-Kleber für die Wiedermontage
• Isopropylalkohol (90%+) zum Reinigen
• Antistatisches Armband
• Klebe-/Paketband (falls Display gesprungen)

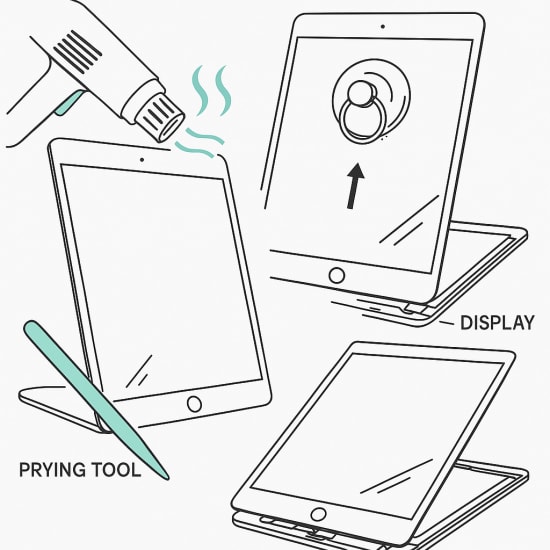

Schritt 1: iPad Air 2 öffnen und Display lösen

iPad Air 2 öffnen und Display lösen

Vorbereitung:

Schalte dein iPad vollständig aus und lasse es abkühlen, falls es warm geworden ist.

Erwärmen:

Erwärme die Displayränder gleichmäßig mit einem Föhn bei mittlerer Stufe. Wichtiger Hinweis: Überhitze das iPad nicht über 60°C, da sonst interne Bauteile beschädigt werden können. Das Display sollte warm, aber nicht heiß sein.

Display anheben:

Platziere den Saugnapf etwa 2 cm vom Home-Button entfernt und ziehe vorsichtig, um einen kleinen Spalt zu erzeugen. Führe ein Plektrum in den Spalt ein und arbeite dich langsam um das gesamte Display herum.

Geduld ist wichtig:

Lass dir Zeit beim Lösen des Klebers. Falls das Display schwer zu lösen ist, erwärme es erneut. Der Kleber des iPad Air 2 ist besonders stark, insbesondere an der Ober- und Unterseite.

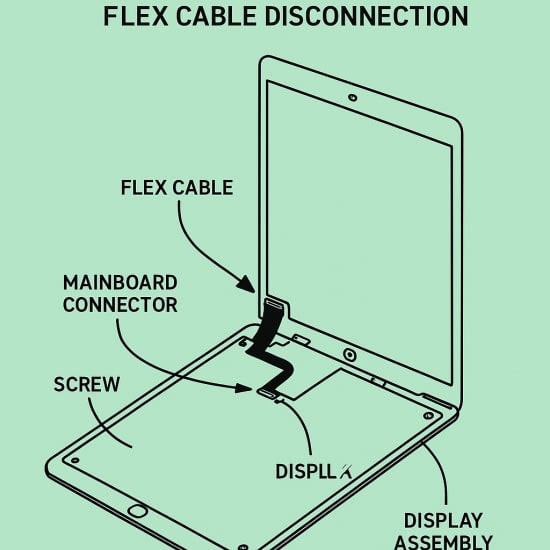

Schritt 2: iPad Air 2 Display abnehmen und Anschlüsse trennen

iPad Air 2 Display abnehmen und Anschlüsse trennen

Display positionieren:

Hebe das Display von der Seite der Frontkamera an und klappe es vorsichtig in Richtung Home-Button auf, wie beim Umblättern einer Buchseite. Achtung: Öffne es nicht weiter als 90 Grad, da die Displaykabel noch angeschlossen sind.

Akkuverbindung isolieren:

Löse zunächst die Schraube der Akkuverbindung vom Mainboard. Dies ist ein kritischer Sicherheitsschritt, um Kurzschlüsse zu vermeiden.

Display-Anschlüsse trennen:

Entferne die drei Kreuzschrauben der Abdeckung über den Displayanschlüssen. Löse dann vorsichtig die Display-Flexkabel vom Mainboard. Verwende dafür nur Kunststoffwerkzeuge, um die empfindlichen Anschlüsse nicht zu beschädigen.

Display sicher ablegen:

Lege das Display auf eine weiche Unterlage, um Kratzer zu vermeiden

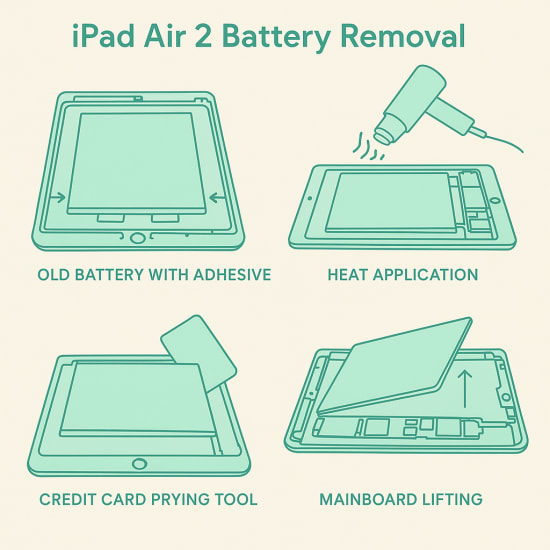

Schritt 3: Alten iPad Air 2 Akku entfernen

Alten iPad Air 2 Akku entfernen

Akku erwärmen:

Der Akku ist mit starkem Kleber befestigt. Erwärme die Rückseite des iPads im Akkubereich vorsichtig mit dem Föhn, um den Kleber zu erweichen.

Akku lösen:

Verwende eine dünne Karte oder einen Kunststoff-Spudger, um vorsichtig unter den Akku zu gehen. Arbeite dich langsam vor und erwärme bei Bedarf erneut. Niemals Gewalt anwenden – der Kleber braucht Zeit zum Erweichen.

Akkuanschluss erreichen:

Der Akkuanschluss liegt unter dem Mainboard. Hebe das Mainboard an der Anschlussstelle vorsichtig an, um den Akku herauszuziehen. Falls das Mainboard festsitzt, erwärme es kurz von der Rückseite.

Wichtiger Tipp: Falls sich Klebereste am Gehäuse befinden, entferne sie vollständig mit Isopropylalkohol, bevor du den neuen Akku einsetzt.

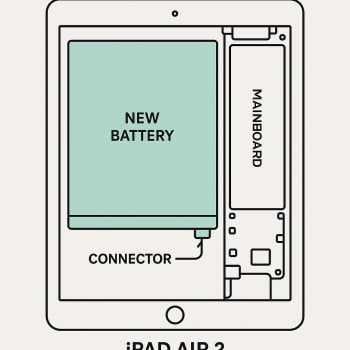

Schritt 4: Neuen iPad Air 2 Akku einsetzen

Neuen iPad Air 2 Akku einsetzen

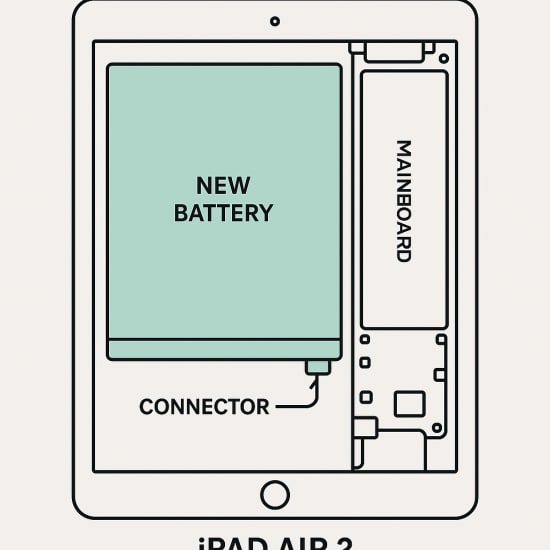

Akku positionieren:

Platziere den neuen Akku an der richtigen Position im Gehäuse. Der Akkuanschluss muss unter das Mainboard gelegt werden.

Mainboard anheben:

Hebe das Mainboard wieder an der Anschlussstelle an, um den Akkuanschluss darunter zu schieben. Achte darauf, dass der Anschluss richtig sitzt.

Befestigung:

Drücke Akku und Mainboard fest an. Du kannst beide Teile leicht erwärmen, damit der neue Kleber besser haftet. Befestige anschließend die Schraube der Akkuverbindung wieder fest.

Schritt 5: Display anschließen und iPad Air 2 verschließen

Displaykabel verbinden:

Schließe alle Displaykabel wieder an das Mainboard an. Achte darauf, dass sie richtig einrasten. Befestige die Abdeckung mit den drei Schrauben.

Neuen Displaykleber anbringen:

Für einen festen Verschluss trägst du neuen Rahmenkleber auf. Entferne vorher alle alten Klebereste gründlich.

Display schließen:

Klappe das Display um und drücke es vorsichtig am Rahmen fest. Beginne am Home-Button und arbeite dich um das gesamte Gerät herum.

GESCHAFFT! Du hast erfolgreich deinen iPad Air 2 Akku gewechselt!

Schritt 6: Nach der Reparatur: Kalibrierung und Tests

Nach der Reparatur: Kalibrierung und Tests

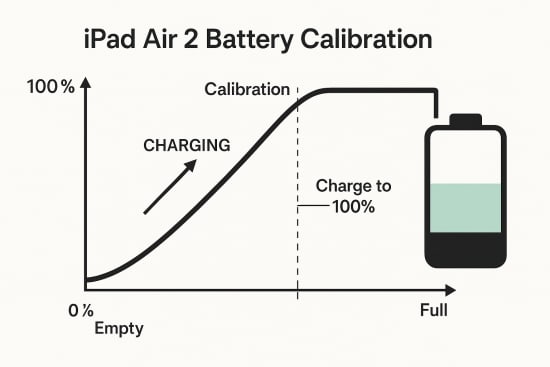

Akku-Kalibrierung – Wichtig für optimale Leistung

Nach der Installation muss der neue Akku kalibriert werden, damit die Prozentanzeige korrekt funktioniert:

1. Vollständige Ladung: Lade das iPad min. 14 Stunden lang auf (auch wenn schon vorher 100% erreicht sind).
2. Komplette Entladung: Benutze das iPad, bis es sich automatisch ausschaltet.
3. Ruhezeit: Lasse das iPad 5-8 Stunden ausgeschaltet liegen
4. Erneute Vollladung: Lade es ohne Unterbrechung wieder auf 100% und lasse es weitere 2 - 3 Stunden am Ladegerät.
5. Nach ca. 3-5 solcher Kalibrierungs-Zyklen ist die Kalibrierung abgeschlossen.

Dieser Vorgang kann auch alle 1-3 Monate wiederholt werden, um die Akkuanzeige präzise zu halten.

Funktionstest nach der Reparatur

Sofortige Tests:

• iPad startet normal ohne am Ladegerät zu hängen
• Touch-Funktionen arbeiten einwandfrei
• Home-Button reagiert korrekt
• Laden funktioniert mit dem Lightning-Kabel
• Akkuanzeige zeigt realistische Werte

Typische Anzeichen erfolgreicher Reparatur:

• Deutlich verbesserte Akkulaufzeit
• iPad schaltet sich nicht mehr spontan ab
• Ladevorgang läuft stabil durch
• Akkuprozentanzeige verhält sich normal

Schritt 7: Häufige Probleme und Troubleshooting

Häufige Probleme und Troubleshooting

Wenn das iPad nach der Reparatur nicht startet

Boot-Loop (endlose Neustarts): Dies deutet meist auf einen Akku mit zu geringer Spannung hin. Miss die Akkuspannung mit einem Multimeter – sie sollte über 3,5V liegen. Falls nicht, ist der Akku defekt oder nicht richtig angeschlossen.

Komplett tot: Prüfe alle Anschlüsse, insbesondere die Akkuverbindung. Ein häufiger Fehler ist eine beschädigte Akkuanschluss-Platine oder verbogene Kontakte.

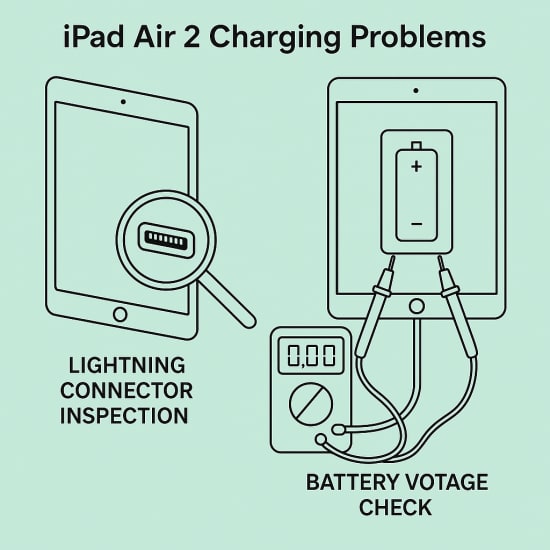

Ladeprobleme nach dem Akkutausch

iPad lädt nicht: Dies kann an einem defekten Lightning-Anschluss liegen. Prüfe die fünf Kontakte im Anschluss mit einer Taschenlampe – fehlt einer, muss der Anschluss ersetzt werden.

Lädt nur sporadisch: Ein häufiges Problem ist ein beschädigter Tristar-Chip. Dieser benötigt eine Mikrolöt-Reparatur durch einen Fachmann.

Akkuanzeige falsch: Die Akkuanzeige zeigt konstant 1% oder springt zwischen verschiedenen Werten. Dies deutet auf einen beschädigten Batterie-Sensor hin, der oft während der Reparatur beschädigt wird.

Display-Probleme nach der Reparatur

Display löst sich: Der Displaykleber hält nicht richtig. Verwende hochwertigen Kleber wie B7000 oder 3M-Tape. Stelle sicher, dass alle alten Klebereste entfernt wurden und der Rahmen keine Verformungen aufweist.

Touchscreen reagiert nicht: Überprüfe alle Displaykabel-Anschlüsse. Ein häufiger Fehler ist ein nicht richtig eingerastetes Kabel.

Bildschirm-Verfärbungen: Falls Isopropylalkohol unter das Display gelangt ist, kann dies zu dauerhaften Schäden führen. Verwende immer nur kleine Mengen zum Reinigen.

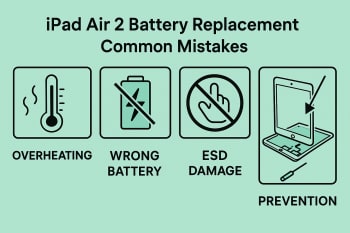

Schritt 8: Häufige Fehler vermeiden – Tipps für Erfolg

Häufige Fehler vermeiden – Tipps für Erfolg

Die größten Stolperfallen

Zu viel Hitze:

Überhitzung kann das Display, den Akku oder interne Komponenten beschädigen. Arbeite mit moderater Hitze und mache Pausen.

Falscher Akku:

Verwende nur Akkus mit der exakten Modellnummer A1547. Andere Akkus können nicht richtig passen oder die falschen Spannungswerte haben.

Statische Elektrizität:

ESD kann empfindliche Elektronik zerstören. Verwende immer ein Erdungsarmband und arbeite auf einer antistatischen Matte.

Gewalt anwenden:

Das iPad Air 2 ist sehr filigran gebaut. Niemals mit Gewalt arbeiten – falls etwas nicht funktioniert, erwärme erneut oder prüfe dein Vorgehen.

Profi-Tipps für beste Ergebnisse

Magnetische Schraubenschablone nutzen:

Die winzigen Schrauben sind leicht zu verlieren. Eine magnetische Schablone hilft, alle Schrauben an der richtigen Position zu behalten.

Flexkabel-Handling:

Berühre die Kontakte der Flexkabel niemals mit bloßen Fingern. Verwende immer Kunststoffwerkzeuge und arbeite sehr vorsichtig.

Kleber-Timing:

Arbeite zügig mit dem Displaykleber, da er schnell aushärtet. Positioniere das Display richtig beim ersten Versuch.

Wann du professionelle Hilfe brauchst

Grenzen der Selbstreparatur

Falls du auf eines dieser Probleme stößt, solltest du einen Fachmann aufsuchen:

• Mikrolöt-Arbeiten: Defekte Chips wie Tristar oder PMIC benötigen spezielle Ausrüstung
• Platinenschäden: Beschädigte Leiterbahnen oder Komponenten auf dem Mainboard
• Wasserschäden: Korrosion erfordert professionelle Reinigung
• Wiederholte Probleme: Falls mehrere Reparaturversuche fehlschlagen


Wichtigste Erfolgsfaktoren:

• Ausreichend Zeit einplanen (min. 2-3 Stunden für Erstmonteure)
• Sicherheitshinweise strikt befolgen
• Hochwertige Ersatzteile verwenden
• Bei Unsicherheiten professionelle Hilfe suchen

Mit der richtigen Vorbereitung, hochwertigen Werkzeugen und dieser detaillierten Anleitung kannst du deinem iPad Air 2 erfolgreich neues Leben einhauchen.

Die Reparatur erfordert Geduld und Sorgfalt, ist aber für auch für Anfänger mit handwerklichem Geschick durchaus machbar.

Eine erfolgreiche Akkureparatur verlängert die Nutzungsdauer deines iPad Air 2 um weitere Jahre und spart dabei sowohl Geld als auch wertvolle Ressourcen.
