iPad Pro 12.9 (6.Generation) Display Reparaturanleitung

iPad Pro 12.9 (6. Gen) 2022 Display Austausch - Komplette Reparaturanleitung

Du möchtest das Display deines iPad Pro 12.9 (6. Generation) 2022 selbst austauschen?

Das iPad Pro 12.9 6. Gen verfügt über ein hochwertiges Liquid Retina XDR mini-LED LCD Display mit einer Auflösung von 2048 x 2732 Pixeln.​

Diese umfassende Anleitung führt dich Schritt für Schritt durch den gesamten Reparaturprozess.

⚠️ KRITISCHE WARNUNG: Apple Pencil Funktionalität
Beim Austausch des Displays kommt es zu einer dauerhaften Beeinträchtigung der Apple Pencil Funktionalität. Der Apple Pencil kann nach der Reparatur keine geraden Linien mehr zeichnen, sondern nur noch wellige, zittrige Striche. Dies liegt an der Serialisierung/Teilepaarung durch Apple - ein Chip auf dem Display ist so programmiert, dass die volle Pencil-Funktionalität nur mit der ursprünglichen Hauptplatine funktioniert.​

⚠️ FACE ID WARNUNG
Face ID kann nach dem Display-Austausch beeinträchtigt werden oder komplett ausfallen, wenn die Sensoren beschädigt werden. True Tone Funktionalität geht beim Display-Austausch ebenfalls verloren.​

Schwierigkeitsgrad: Mittel bis schwer (für erfahrene Bastler empfohlen)​
Geschätzte Reparaturzeit: 60-120 Minuten​
Risiko: Hoch - bei unsachgemäßer Handhabung können teure Folgeschäden entstehen

Benötigte Werkzeuge und Materialien

Benötigte Werkzeuge und Materialien

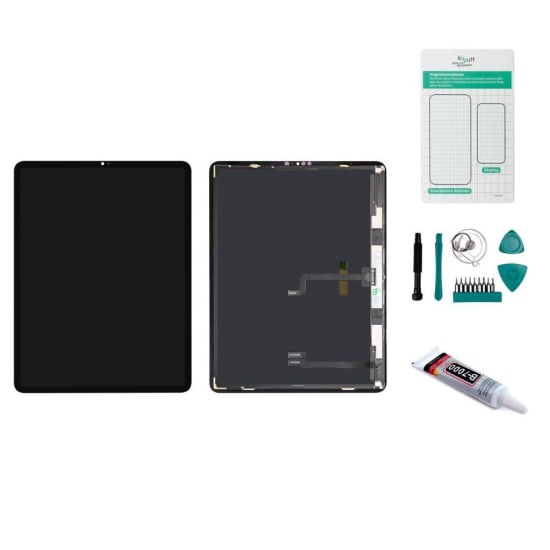

Im kaputt.de Standard Werkzeugset enthalten:​

• Kreuzschlitzschraubendreher (Phillips #000 und #00)
• Plastik-Spudger und Hebel
• Mehrere Kunststoff-Plektren (0,2-0,3mm dick)
• Pinzette
• Saugnapf/Saugheber
• Magnetische Schraubenmatte

Zusätzlich benötigt:

• Hitzegerät: Haartrockner, Heißluftpistole oder iOpener​
• Antistatisches Armband oder antistatische Unterlage​
• Isopropylalkohol (>90%) zur Reinigung​
• Fusselfreie Reinigungstücher​
• Klebeband (falls Display gesprungen)​

Wichtige Sicherheitshinweise

Vor der Reparatur:

1. Datensicherung erstellen - Deine Daten werden zwar nicht gelöscht, aber zur Sicherheit solltest du ein Backup machen​
2. Akku entladen - Entlade den Akku auf unter 25% um Brandgefahr zu reduzieren​
3. iPad vollständig ausschalten​
4. SIM-Karte entfernen - Falls vorhanden, den SIM-Karten-Tray herausnehmen​

Temperaturbegrenzung beim Erhitzen:

• Haartrockner: Mittlere Stufe, 5-8cm Abstand​
• Heißluftpistole: 160-180°C, kontinuierliche Bewegung​
• Zieltemperatur: Display sollte heiß, aber noch berührbar sein (~80°C)​​
• NIEMALS über 80°C - Risiko der LCD-Beschädigung

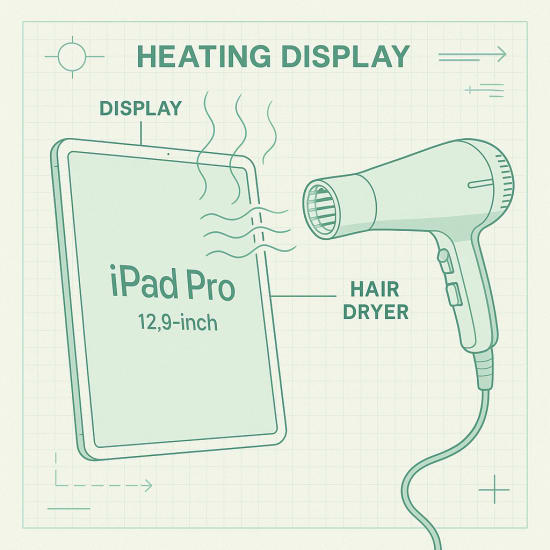

Schritt 1: Display erwärmen und ersten Spalt schaffen

Display erwärmen und ersten Spalt schaffen

Beginne mit der rechten Displaykante und erwärme diese 1-2 Minuten gleichmäßig. Der Kleber muss weich werden, aber das Display darf nicht zu heiß werden.​

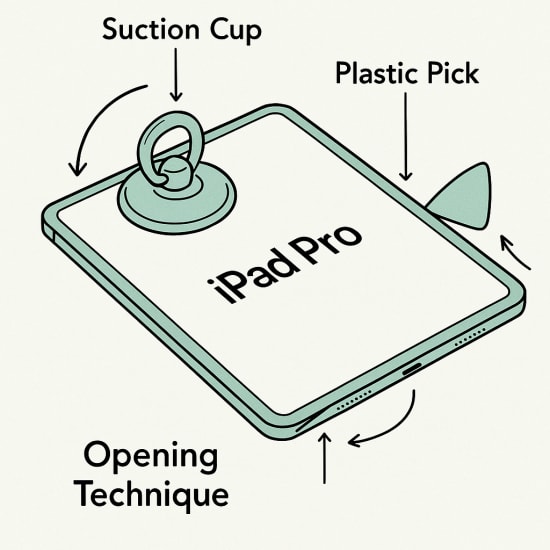

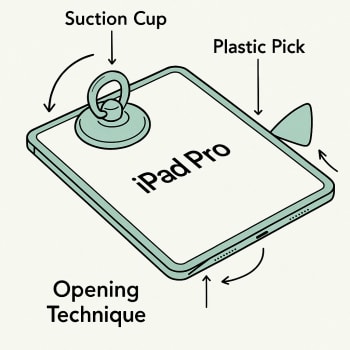

1. Saugheber positionieren: Platziere ihn etwa 5cm vom unteren Rand entfernt an der rechten Kante​
2. Ersten Spalt schaffen: Ziehe mit konstantem Druck, bis ein schmaler Spalt entsteht​
3. Erstes Plektrum einsetzen: Führe es maximal 5mm tief ein - markiere diese Tiefe am Plektrum​

⚠️ KRITISCH: An den langen Seiten niemals tiefer als 2mm einstechen - Gefahr der LCD-Beschädigung!

Schritt 2: Kleber systematisch auftrennen

Kleber systematisch auftrennen

Rechte Seite:

• Schiebe das Plektrum langsam die rechte Kante entlang
• Lass es in der oberen rechten Ecke stecken​​

Untere Seite - VORSICHT:

• Erwärme die Unterkante 1-2 Minuten​​
• Maximale Eindringtiefe: 6mm in den unteren Ecken​
• Hier befinden sich empfindliche Flexkabel!​

Obere Seite - EXTREME VORSICHT:

• In der Mitte befindet sich die Face ID Kamera-Einheit​​
• Face ID Bereich: 9cm von jeder Seite - hier nur 1-2mm tief einstechen​​
• Verwende zwei separate Plektren für diesen Bereich​

Linke Seite:

• Hier befinden sich wichtige Display-Kabel​
• Arbeite mit 45° Winkel in den Vertiefungen​
• Maximale Tiefe: 5mm

Schritt 3: Display vorsichtig verschieben und Akkuverbindung trennen

Display vorsichtig verschieben und Akkuverbindung trennen

1. Display verschieben: Greife es an gegenüberliegenden Ecken und verschiebe es zur unteren rechten Ecke​​

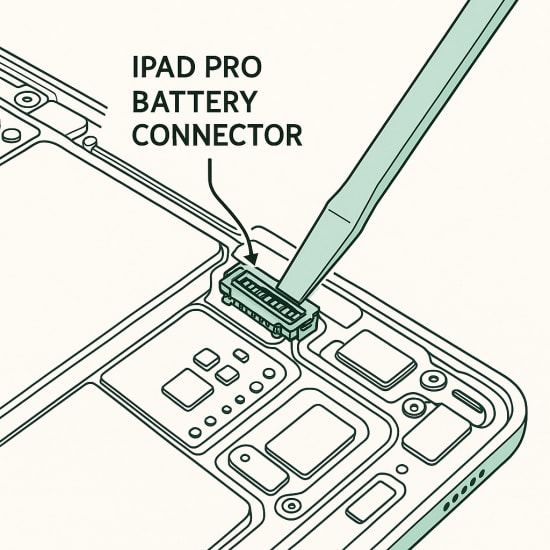

2. Akkuverbindung trennen: Entferne die Abdeckung und trenne den Akkustecker mit einem Plastik-Spudger​
3. NICHT vollständig abheben - die Kabel sind noch verbunden!

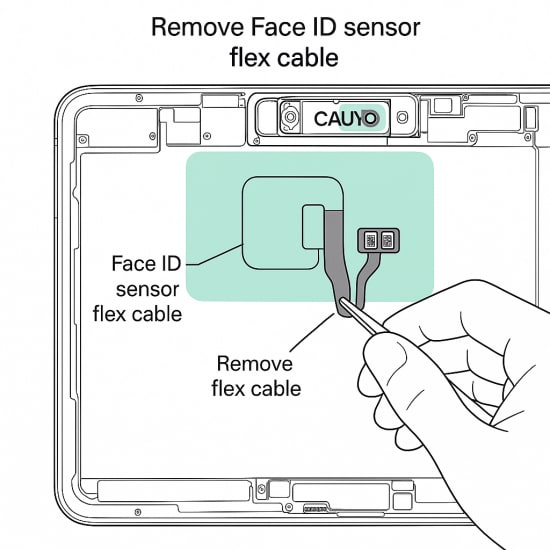

Schritt 4: Face ID Sensoren übertragen (KRITISCHER SCHRITT)

Face ID Sensoren übertragen (KRITISCHER SCHRITT)

HÖCHSTE VORSICHT:

1. Entferne die Schraubenabdeckung (2 kleine Schrauben)​​
2. Trenne das Face ID Flexkabel vorsichtig​​
3. Diese Sensoren MÜSSEN auf das neue Display übertragen werden​
4. Verwende ein Heißluftgerät zum schonenden Erwärmen​
5. Arbeite mit äußerster Vorsicht - ein Riss bedeutet Face ID-Verlust

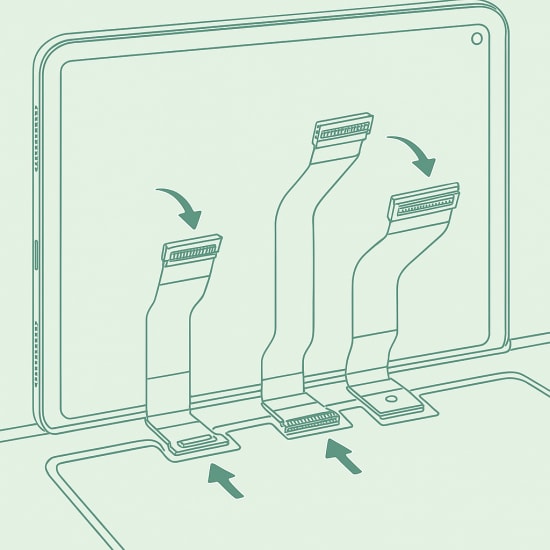

Schritt 5: Display-Kabel trennen und altes Display entfernen

Display-Kabel trennen und altes Display entfernen

1. Untere Kabelhalterung: Entferne 5 Schrauben (vier 1,1mm, eine 2mm)​​
2. Display-Kabel trennen: Mit Spudger die Stecker nach oben hebeln​​
3. Altes Display entfernen und Gehäuse gründlich reinigen

Schritt 6: Neues Display vorbereiten und Sensoren übertragen

1. Positioniere die Face ID Einheit exakt - die Ausrichtung ist kritisch!​
2. Verwende hochwertigen Kleber oder doppelseitiges Klebeband​
3. Alle Flexkabel auf Beschädigungen prüfen

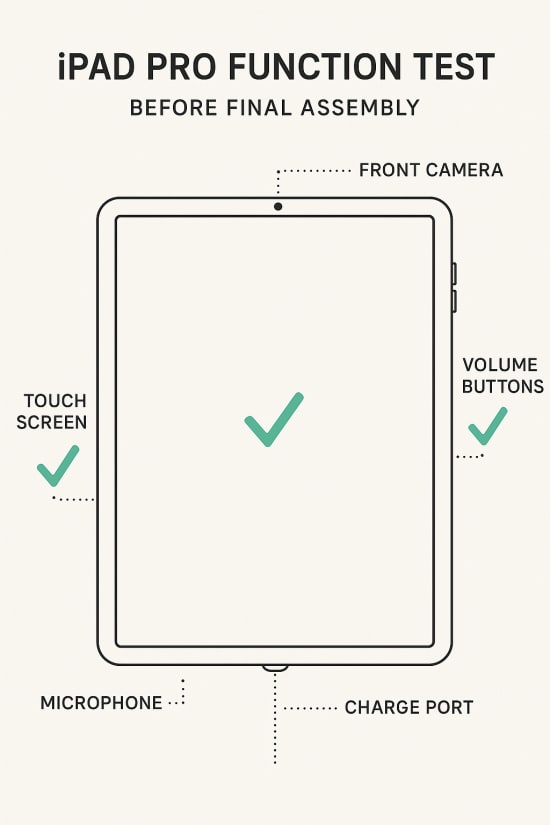

Schritt 7: Funktionstest vor endgültiger Montage

Funktionstest vor endgültiger Montage

Wichtiger Zwischenschritt:

1. Display-Kabel anschließen (untere zuerst, dann obere)​​
2. Akkuverbindung wiederherstellen​
3. Testlauf:

• • Display-Darstellung korrekt?
  • Touch-Funktion in allen Bereichen?
  • Face ID testen (falls übertragen)​
  • Kameras prüfen

Schritt 8: Neue Klebestreifen anbringen

1. Rahmen gründlich reinigen mit Isopropylalkohol​
2. Klebestreifen systematisch aufbringen - beginne mit einer Ecke​
3. Luftblasen vermeiden durch gleichmäßiges Andrücken​
4. Schutzfolie noch NICHT entfernen

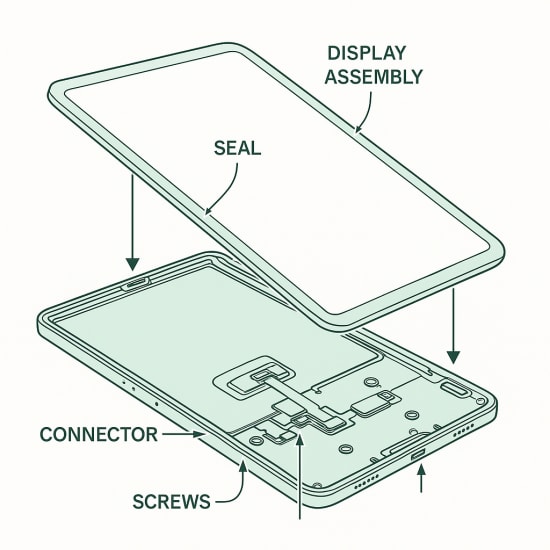

Schritt 9: Display endgültig befestigen

Display endgültig befestigen

Bei erfolgreichem Test:

1. Gerät ausschalten​
2. Schutzfolie der Klebestreifen entfernen​
3. Display gleichmäßig absenken und andrücken​
4. min. 30 Minuten aushärten lassen

Schritt 10: Troubleshooting - Häufige Probleme

Display bleibt schwarz

Lösungsschritte:

• Alle Kabelverbindungen kontrollieren​
• Akkustecker prüfen​
• Display nochmals aus- und einbauen​

Touch funktioniert (teilweise) nicht

Mögliche Ursachen:

• Touch-Kabel beschädigt​
• Elektrostatische Entladung​

Lösungsschritte:

• Touch-Kabel-Verbindungen prüfen​
• Display vollständig neu verkabeln​

Face ID funktioniert nicht

Das ist häufig nach Display-Austausch der Fall:

• Sensoren beim Übertragen beschädigt​
• Sensoren falsch positioniert​
• Oft nicht vollständig wiederherstellbar​

Apple Pencil zeichnet wellig

Das ist normal nach einem Display-Austausch und kann nicht behoben werden.

Dies liegt an Apples Serialisierung und betrifft alle iPad Pro 12.9 5./6. Generation Modelle.

Schritt 11: Wichtige Tipps für erfolgreiche Reparatur

Professionelle Empfehlungen:

• Niemals Kraftaufwand verwenden - bei Widerstand nochmals erwärmen​
• Schrauben konsequent sortieren mit der magnetischen Matte​
• Jeden Schritt fotografieren zur Dokumentation​
• Pausen einlegen bei Ermüdung​

Spezielle Hinweise für iPad Pro 6. Gen:

• Face ID Bereich ist besonders kritisch - nur millimeterweise arbeiten​
• Apple Pencil eingeschränkte Funktionalität​
• Hochwertigen Kleber / Klebestreifen verwenden für dauerhafte Haltbarkeit

Schritt 12: Rechtliche Hinweise

Eigenverantwortung: Die Reparatur erfolgt auf eigene Gefahr. kaputt.de übernimmt keine Haftung für Schäden.​

Garantieverlust: Nach der Selbstreparatur erlischt die Herstellergarantie.​

Ersatzteilqualität: Verwende nur hochwertige Ersatzteile von vertrauenswürdigen Quellen wie z.B. kaputt.de . Billige Nachbauteile können zu Funktionsproblemen führen.

Schritt 12: Wann zur Profi-Reparatur einsenden ?

• Bei benötigter Apple Pencil Nutzung​
• Wenn Face ID unbedingt benötigt wird​
• Bei noch bestehender Garantie​
• Bei fehlendem technischen Verständnis

Schritt 14: Hinweise zum Abschluss

Der Display-Austausch beim iPad Pro 12.9 (6. Generation) ist eine sehr anspruchsvolle Reparatur mit erheblichen Einschränkungen.

Die größten Herausforderungen sind:

1. Die empfindlichen Face ID Sensoren​
2. Der dauerhafte Verlust der Apple Pencil Präzision​
3. Die komplexe Verkabelung und Klebeverbindungen​​
4. Das hohe Risiko von Folgeschäden​​

Für wen geeignet: Sehr erfahrene Bastler mit entsprechenden Werkzeugen und Geduld, die auf Apple Pencil Präzision verzichten können.

Für wen nicht geeignet: Anfänger, intensive Apple Pencil Nutzer, oder Geräte mit noch bestehender Garantie.

Bei sorgfältiger Durchführung und entsprechender Erfahrung ist die Reparatur durchaus möglich - die Entscheidung sollte jedoch wohlüberlegt getroffen werden.

Viel Erfolg bei deiner iPad Pro 12.9 (6. Gen) Display-Reparatur!
