iPad Pro 13 (M4) Ladebuchse Reparaturanleitung

Austausch der Ladebuchse beim iPad Pro 12.9 (7. Generation) / iPad Pro 13 (M4) - Schritt-für-Schritt Anleitung

Wichtige Grundlagen und Vorbereitung

Bevor du mit der Reparatur beginnst, solltest du dir bewusst machen, dass der Austausch der Ladebuchse beim iPad Pro 12.9 (7. Gen) 2024 (auch bekannt als iPad Pro 13 M4) eine mittelschwere bis schwere Reparatur ist, die besondere Vorsicht erfordert.

Das neue M4 iPad Pro ist mit nur 5,1 mm das dünnste Apple-Produkt aller Zeiten und erfordert daher eine besonders behutsame Vorgehensweise.

Sicherheitsvorbereitung

Diese Schritte sind zwingend erforderlich

Akku vollständig entladen: Du musst den Akku vor Beginn der Reparatur vollständig entladen, bis sich das iPad von selbst ausschaltet. Dies ist bei neueren iPad Pro Modellen erforderlich, da der Akku nicht direkt nach dem Display-Ausbau getrennt werden kann und vollständige Entladung verhindert Kurzschlüsse.

Arbeitsplatz vorbereiten: Schaffe dir einen sauberen, gut beleuchteten Arbeitsplatz mit ausreichend Platz für deine Werkzeuge und die magnetische Schraubenmatte. Stelle sicher, dass du mindestens 1-2 Stunden ungestört arbeiten kannst.

Datensicherung: Erstelle vor der Reparatur unbedingt ein komplettes Backup deiner Daten über iTunes oder iCloud. Obwohl die Reparatur normalerweise keine Daten löscht, ist ein Backup als Sicherheitsmaßnahme unerlässlich.

Benötigte Werkzeuge und Ersatzteile

Benötigte Werkzeuge und Ersatzteile

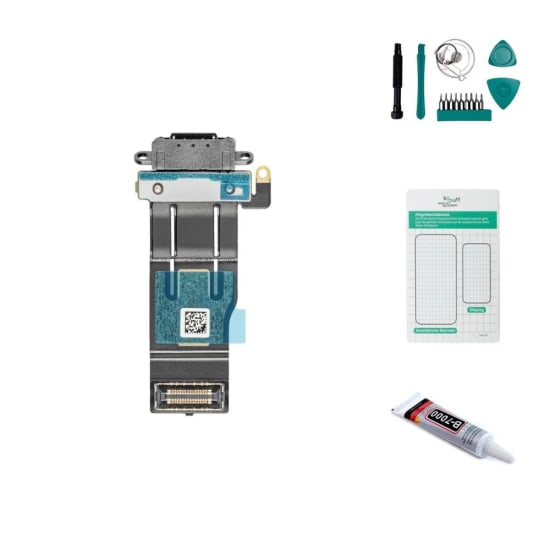

In unserem iPad Pro 12.9 (7. Gen) 2024 Ladebuchse-Set findest du:

• iPad Pro 12.9 (7. Gen) 2024 Ladebuchse (USB Typ-C)
• Flüssigkleber
• Magnetische Schraubenmatte
• kaputt.de Standard Werkzeugset

Zusätzlich benötigst du:

• Heißluft-Pistole, Haartrockner oder Heizmatte (Temperatur einstellbar bis 85°C)
• Isopropylalkohol (mindestens 70%ig)
• Anti-Clamp-Werkzeug
• Pinzette
• Arbeitshandschuhe (antistatisch)

Schritt 1: Herunterfahren und Display lösen

Herunterfahren und Display lösen

Schalte dein iPad Pro 12.9 (7. Gen) 2024 vollständig aus und ziehe alle Kabel ab.

Vergewissere dich, dass der Akku vollständig entladen ist - das Gerät sollte sich von selbst ausgeschaltet haben.

Vorsicht: Das neue iPad Pro hat ein sehr dünnes Tandem-OLED Display, das bei unsachgemäßer Behandlung leicht beschädigt werden kann.

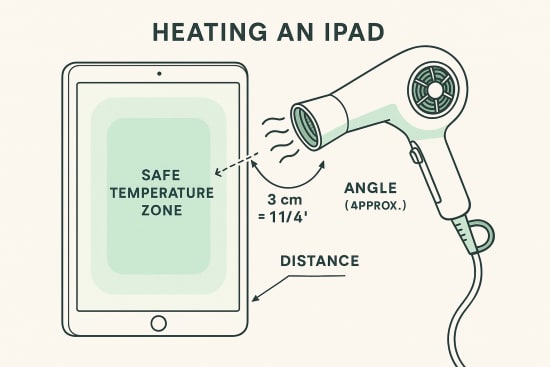

Erwärmen: Erwärme das iPad mit einer Heißluftpistole, einem Haartrockner bei mittlerer Stufe oder einer Heizmatte bei 80-85°C für 5-10 Minuten. Das gesamte Gerät sollte gleichmäßig warm, aber nicht zu heiß zum Anfassen werden.

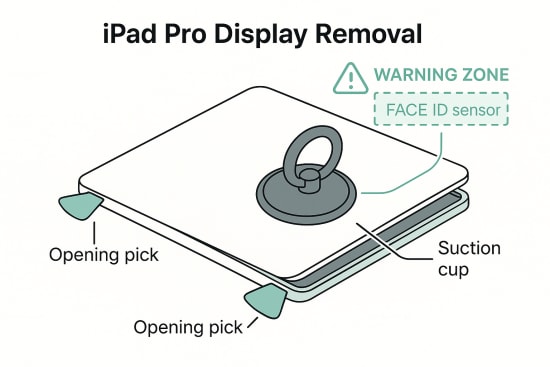

Display-Öffnung beginnen: Beginne an der rechten Seite des iPads, wo sich die Ladebuchse befindet. Bringe einen Saugnapf in der Mitte der rechten Kante an und ziehe vorsichtig, um einen kleinen Spalt zu erzeugen.

Wichtige Warnung: Die Frontkamera und Face ID-Sensoren befinden sich jetzt an der rechten Seite (Landscape-Orientierung) des neuen iPad Pro M4.

Sei besonders vorsichtig in diesem Bereich und führe das Opening Pick nicht tiefer als 2-3 mm ein

Schritt 2: Displayklebstoff durchtrennen

Displayklebstoff durchtrennen

Verwende Opening Picks, um den Displayklebstoff vorsichtig zu durchtrennen. Arbeite dich systematisch um das gesamte Display herum:

• Rechte Seite: Beginne hier und arbeite dich nach unten zur Ladebuchse
• Untere Seite: Besondere Vorsicht - hier befinden sich empfindliche Displaykabel
• Linke Seite: Vermeide die Bereiche mit internen Komponenten
• Obere Seite: Vorsicht vor den Face ID-Sensoren

Tipp: Falls der Klebstoff wieder fest wird, erwärme die entsprechende Stelle erneut vorsichtig.

Schritt 3: Display vorsichtig anheben

Hebe das Display vorsichtig wie ein Buch von links nach rechts auf.

Das Display bleibt über Flachbandkabel mit der Hauptplatine verbunden - ziehe niemals mit Krfaft oder Gewalt!

Schritt 4: Akku isolieren

Um die anderen Komponenten und dich vor Restspannung zu schützen, musst du den Akkku jetzt isolieren.

Verwende einen Spudger oder ein dünnes Plektrum, um den Akkustecker zu trennen.

Schritt 5: Displaykabel trennen

Displaykabel trennen

Entferne die Metallabschirmung über den Displaykabeln mit einem Phillips PH000 Schraubendreher.

Trenne dann vorsichtig die Displaykabel-Steckverbindungen mit einem Spudger.

Wichtig: Notiere dir oder fotografiere die Position jedes Kabels, bevor du es trennst.

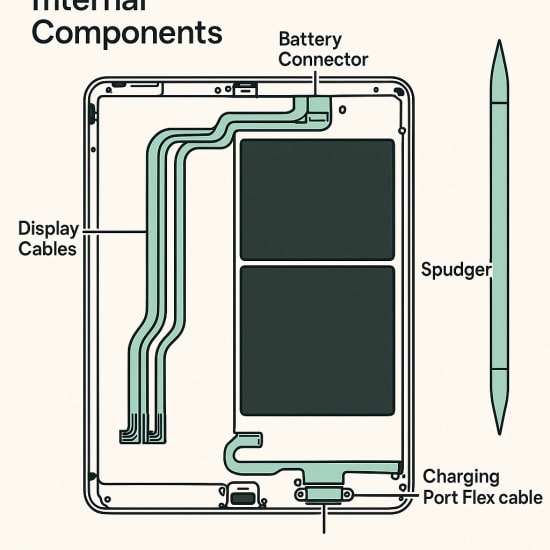

Schritt 6: Zugang zur Ladebuchse

Die Ladebuchse beim iPad Pro 12.9 (7. Gen) 2024 ist modular aufgebaut und über ein Flexkabel mit der Hauptplatine verbunden.

Du findest sie in der unteren rechten Ecke des Geräts.

Schritt 7: Alte Ladebuchse entfernen

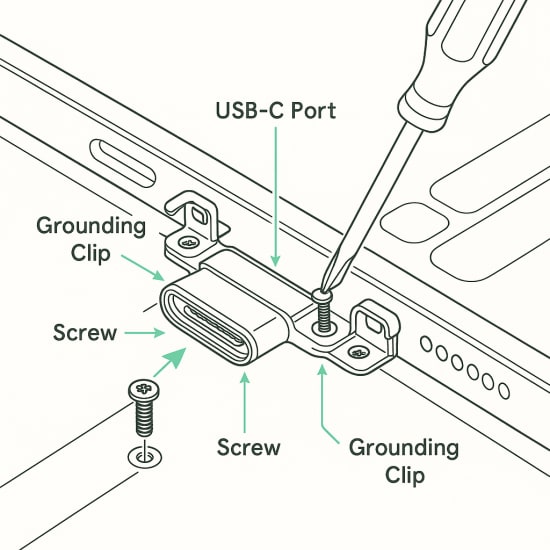

Alte Ladebuchse entfernen

Kabel trennen: Trenne das Ladebuchsen-Flexkabel vorsichtig von der Hauptplatine. Dies ist ein empfindlicher Lego-style Steckverbinder.

Schrauben lösen: Entferne die beiden Phillips-Schrauben (meist 1,8 mm lang), die die Ladebuchse am Rahmen befestigen.

Erdungsklammern: Entferne die beiden kleinen Erdungsklammern neben der Ladebuchse mit einer Pinzette.

Klebstoff lösen: Die Ladebuchse ist zusätzlich mit Klebstoff befestigt. Verwende einen Spudger, um vorsichtig zwischen Ladebuchse und Hauptplatine zu fahren und den Klebstoff zu durchtrennen.

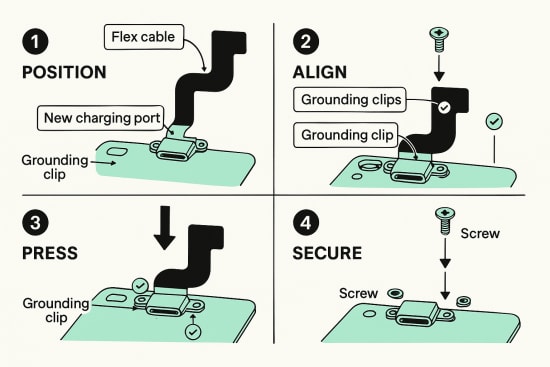

Schritt 8: Neue Ladebuchse installieren

Neue Ladebuchse installieren

Vorbereitung: Überprüfe die neue Ladebuchse auf Beschädigungen und stelle sicher, dass sie die richtige Form hat. iPad Pro 2024 Ladebuchsen haben eine charakteristische Biegung im Flexkabel.

Einsetzen: Setze die neue Ladebuchse in den Rahmen ein und verbinde das Flexkabel mit der Hauptplatine. Achte auf die korrekte Ausrichtung des Steckverbinders.

Befestigung: Bringe die beiden Erdungsklammern wieder an und befestige die Ladebuchse mit den beiden Phillips-Schrauben. Ziehe die Schrauben gleichmäßig an, aber nicht zu fest.

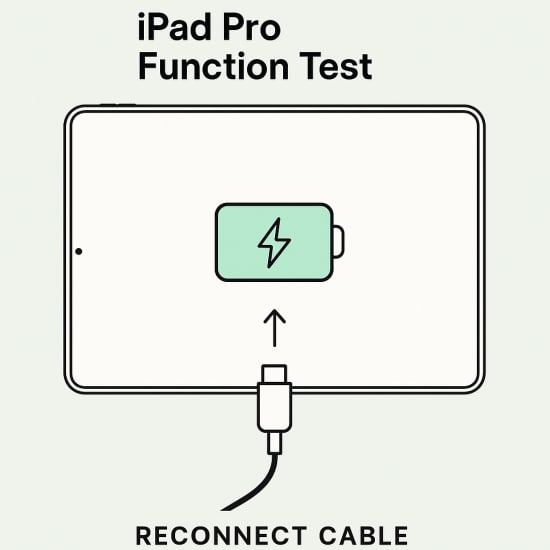

Schritt 9: Funktionstest vor dem Zusammenbau

Funktionstest vor dem Zusammenbau

Wichtig!

Teste die neue Ladebuchse, bevor du das Display wieder verklebst:

1. Verbinde das Displaykabel vorübergehend wieder
2. Schließe ein USB-C-Ladekabel an
3. Das iPad sollte das Ladesymbol anzeigen
4. Prüfe, wenn möglich, mit einem USB-C-Meter ob die korrekten Ladespezifikationen angezeigt werden (typisch 15V, 2A bei Power Delivery)

Schritt 10: Display wieder anbringen

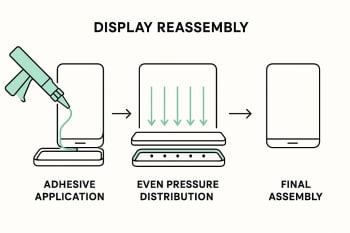

Display wieder anbringen

Klebstoff erneuern: Entferne alle alten Klebstoffreste mit Isopropylalkohol und bringe neuen Displayklebstoff auf.

Displaykabel verbinden: Verbinde alle Displaykabel wieder in der korrekten Reihenfolge und bringe die Metallabschirmung wieder an.

Display andrücken: Drücke das Display gleichmäßig an, beginnend an einer Seite und arbeite dich systematisch vor.

Schritt 11: Tipps zur Fehlervermeidung

Hitze dosiert einsetzen: Überhitze das iPad nicht - das neue OLED-Display ist hitzeempfindlicher als LCD-Displays.

Magnetische Schraubenmatte nutzen: Verwende die mitgelieferte magnetische Schraubenschablone, um alle Schrauben sortiert aufzubewahren. iPad Pro Geräte haben verschiedene Schraubenlängen.

Flexkabel nicht knicken: Die Flexkabel im iPad Pro sind sehr empfindlich. Knicke oder ziehe niemals daran.

Sauberer Arbeitsplatz: Halte deinen Arbeitsplatz staubfrei. Staub unter dem Display ist später sichtbar und schwer zu entfernen.

Schritt 12: Häufige Probleme nach der Reparatur und Lösungen

Häufige Probleme nach der Reparatur und Lösungen

iPad lädt nicht:

• Prüfe, ob das Ladebuchsen-Flexkabel richtig eingerastet ist
• Kontrolliere, ob die Erdungsklammern korrekt angebracht sind
• Teste mit verschiedenen USB-C-Kabeln und Netzteilen

USB-C erkennt keine Geräte:

• Dies kann auf beschädigte Datenleitungen im Flexkabel hinweisen
• Prüfe, ob das Flexkabel beim Einbau nicht eingeklemmt wurde

Display funktioniert nicht:

• Kontrolliere alle Displaykabel-Verbindungen
• Stelle sicher, dass die Metallabschirmung korrekt sitzt

Face ID funktioniert nicht:

• Die Face ID-Sensoren sind beim iPad Pro M4 2024 in der rechten Seite - möglicherweise wurden sie beim Öffnen beschädigt

Schritt 13: Nachbearbeitung und Qualitätskontrolle

Nachbearbeitung und Qualitätskontrolle

Vollständiger Funktionstest:

1. Lade das iPad vollständig auf
2. Teste USB-C Datenverbindungen mit verschiedenen Geräten
3. Prüfe die Funktion des Apple Pencil Pro (falls vorhanden)
4. Teste alle Displayfunktionen
5. Überprüfe Face ID und True Tone

Kalibrierung:

Das iPad sollte sich nach der Reparatur automatisch kalibrieren. Falls nicht, führe einen erzwungenen Neustart durch (Lautstärke hoch, Lautstärke runter, Power-Taste gedrückt halten bis das Apple Logo erscheint).

Schritt 14: Wichtige Sicherheitshinweise

Wichtige Sicherheitshinweise

Akkus niemals beschädigen: Beschädigte Akkus können sich entzünden oder explodieren.

Antistatische Vorsichtsmaßnahmen: Verwende antistatische Handschuhe oder ein Erdungsarmband, um Schäden durch statische Elektrizität zu vermeiden.

Fachgerechte Entsorgung: Entsorge alte Bauteile fachgerecht als Elektronikschrott.

Schritt 15: Bemerkungen zum Abschluss

Der Austausch der Ladebuchse beim iPad Pro 12.9 (7. Gen) 2024 ist eine anspruchsvolle Reparatur, die Geduld und Präzision erfordert.

Mit der richtigen Vorbereitung, den passenden Werkzeugen und dieser ausführlichen Anleitung kannst du die Reparatur jedoch erfolgreich durchführen.

Das modulare Design der USB-C-Ladebuchse beim neuen iPad Pro macht den Austausch einfacher als bei älteren Modellen mit verlöteten Anschlüssen.

Falls du dir die Reparatur nicht zutraust oder auf Probleme stößt, wende dich an unseren Kundenservice oder eine professionelle Reparaturwerkstatt.

Die dünne Bauweise des neuen iPad Pro erfordert besondere Vorsicht beim Umgang mit den empfindlichen internen Komponenten.
