Mi 4 Pro Motor Reparaturanleitung

Xiaomi Mi Pro 4 Motor wechseln - Schritt-für-Schritt Anleitung

Xiaomi Mi Pro 4 Motor wechseln - Schritt-für-Schritt Anleitung

Wichtige Grundlagen vor Reparaturbeginn

Dein Xiaomi Mi Pro 4 Motor ist kaputt? Der Motor blockiert oder dreht nicht mehr?

Mit dieser detaillierten Anleitung zeigen wir dir, wie du den defekten 350W Motor deines E-Scooters selbst austauschen kannst.

Die Reparatur ist anspruchsvoll, aber mit der richtigen Vorbereitung und dem passenden Werkzeug durchaus machbar.

Wann ist ein Motoraustausch notwendig?

Ein defekter Motor beim Xiaomi Mi Pro 4 zeigt sich durch verschiedene Symptome. Der Scooter beschleunigt nicht mehr, macht ungewöhnliche Geräusche oder der Motor blockiert komplett. Häufig entstehen Motorschäden durch Überhitzung, Wassereintritt oder Verschleiß der internen Hall-Sensoren.

Bevor du mit dem Austausch beginnst, solltest du sicherstellen, dass wirklich der Motor defekt ist und nicht der Controller oder die Verkabelung

Ersatzteil und Kompatibilität

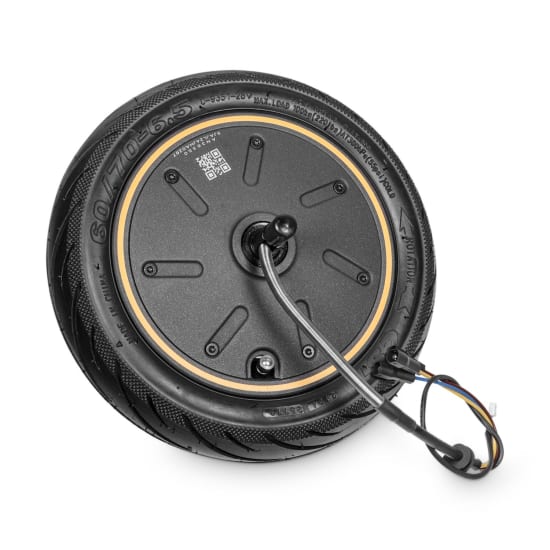

Für den Xiaomi Mi Pro 4 benötigst du einen originalgetreuen Ersatzmotor mit 350W Leistung und 36V Spannung. Der Motor ist bei uns als komplette Hinterrad-Einheit erhältlich und enthält bereits die 10" Tubeless Bereifung.

Verwende ausschließlich originalgetreue Ersatzteile, da nur diese die korrekte Leistung und Kompatibilität gewährleisten

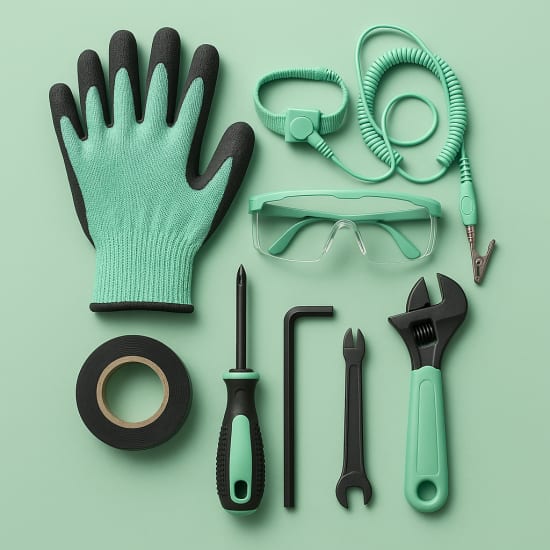

Benötigte Werkzeuge und Materialien

Benötigte Werkzeuge und Materialien

Grundwerkzeuge

• 2,5mm Inbusschlüssel (für Radabdeckungsschrauben)
• 18mm Gabelschlüssel (für Achsmuttern)
• Kreuzschlitzschraubendreher
• Flacher Schraubendreher zum Hebeln

Spezialwerkzeuge

• Multimeter für elektrische Prüfungen
• Cuttermesser für Silikonversiegelung
• Plastik-Hebelwerkzeug für schonende Demontage
• Sicherheitsausrüstung
• Arbeitshandschuhe
• Schutzbrille
• Antistatisches Armband (ESD-Schutz)

Verbrauchsmaterial

• Neue Silikonversiegelung
• Isolierband für Kabelmarkierung
• Kabelbinder
• Schraubensicherung (mittelfest)

Schritt 1: Sicherheitshinweise und Vorbereitung

Grundlegende Sicherheitsmaßnahmen

Bevor du mit der Reparatur beginnst, musst du den Scooter vollständig ausschalten und den Akku auf unter 25% entladen. Dies reduziert das Risiko von Kurzschlüssen oder elektrischen Schlägen erheblich. Arbeite niemals an einem vollgeladenen Akku, da die hohe Spannung von 42V gefährlich sein kann.

Trage während der gesamten Reparatur Schutzhandschuhe und eine Schutzbrille. Verwende ein antistatisches Armband, um empfindliche Elektronik vor elektrostatischen Entladungen zu schützen. Sorge für einen gut beleuchteten und sauberen Arbeitsplatz.

Wichtige Vorbereitungen

Stelle sicher, dass der Scooter mindestens eine Stunde nach der letzten Fahrt abgekühlt ist. Entferne alle Gegenstände aus dem Trittbrett-Bereich und stelle den Scooter auf eine stabile, ebene Fläche. Dokumentiere mit dem Smartphone die Ausgangslage, besonders die Kabelverbindungen, bevor du etwas auseinanderbaust.

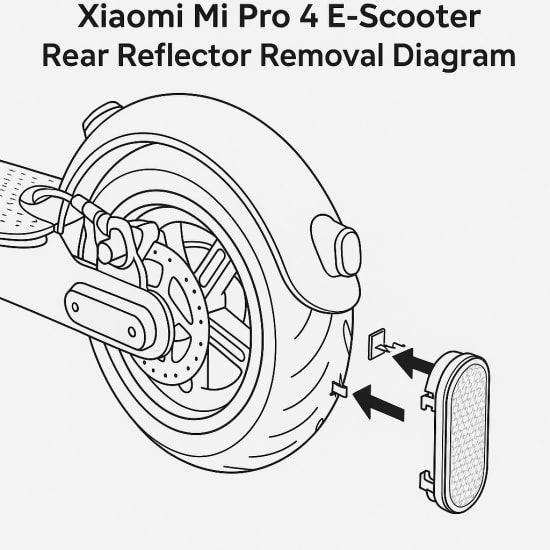

Schritt 2: Hintere Reflektoren entfernen

Hintere Reflektoren entfernen

Beginne mit dem Entfernen der hinteren Reflektorabdeckungen. Diese sind mit kleinen Clips befestigt.

Verwende einen flachen Schraubendreher und drücke vorsichtig den Haken von unten nach oben, um die Reflektoren zu lösen.

Sei dabei besonders vorsichtig, um die Plastikteile nicht zu beschädigen.

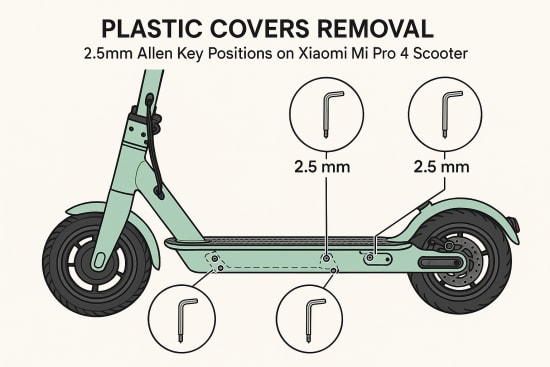

Schritt 3: Plastikabdeckungen lösen

Plastikabdeckungen lösen

Nach dem Entfernen der Reflektoren werden die darunter liegenden Schrauben sichtbar.

Löse mit dem 2,5mm Inbusschlüssel die vier Schrauben, die die Plastikabdeckungen an beiden Seiten des Hinterrads befestigen.

Bewahre alle Schrauben sortiert auf, um sie später korrekt wieder einsetzen zu können.

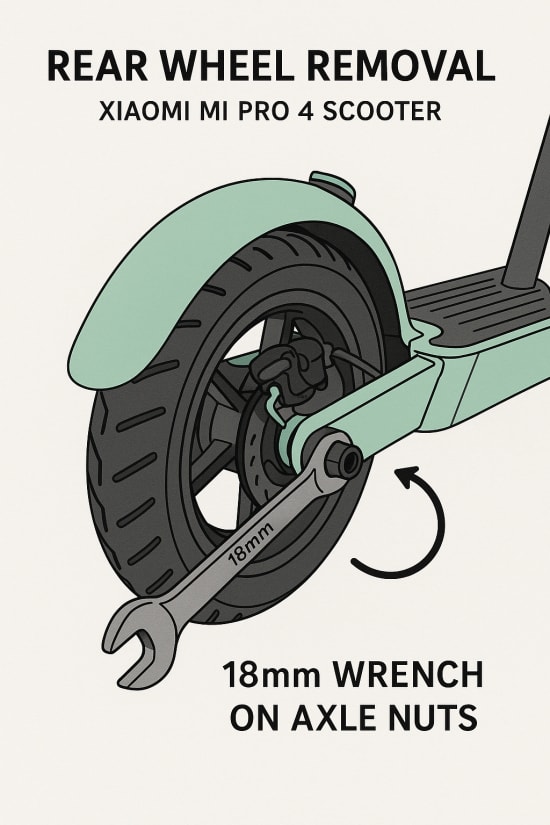

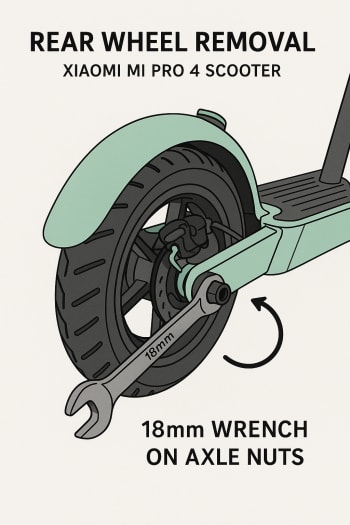

Schritt 4: Hinterrad ausbauen

Hinterrad ausbauen

Jetzt kannst du das Hinterrad ausbauen.

Verwende den 18mm Gabelschlüssel, um die Achsmuttern auf beiden Seiten zu lösen.

Diese Muttern sind meist sehr fest angezogen, daher benötigst du möglicherweise mehr Kraft.

Achte darauf, die Unterlegscheiben nicht zu verlieren.

Schritt 5: Motorkabel trennen

Motorkabel trennen

Bevor du das Rad komplett entfernen kannst, musst du die Motorkabel trennen.

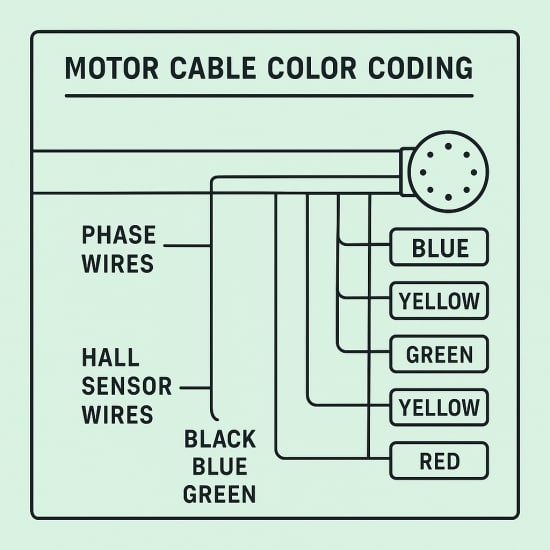

Das Motorkabel verläuft durch die Gummidichtung in der Bodenplatte. Markiere vor dem Trennen alle Kabelfarben mit Isolierband, damit du sie später korrekt wieder verbinden kannst.

Die typischen Farben sind: Blau, Gelb und Grün für die Motorphasen sowie die fünfadrige Hall-Sensor-Leitung.

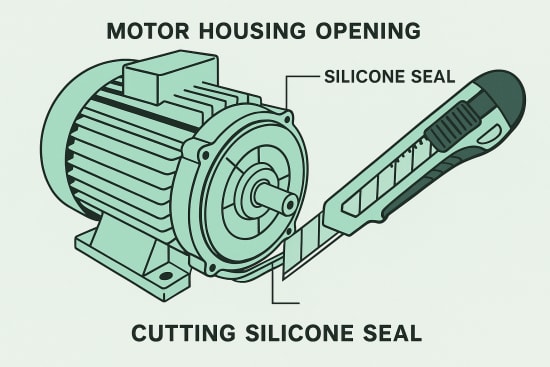

Schritt 6: Motor öffnen

Motor öffnen

Um an den defekten Motor zu gelangen, musst du die Motorabdeckung öffnen. Diese ist mit Silikonversiegelung abgedichtet.

Verwende ein Cuttermesser, um die Versiegelung vorsichtig zu durchtrennen. Löse dann die 2,5mm Inbusschrauben, die die Motorabdeckung befestigen.

Bei diesem Schritt ist besondere Vorsicht geboten, da die Hall-Sensoren sehr empfindlich sind.

Schritt 7: Defekten Motor entfernen

Trenne alle internen Kabelverbindungen im Motor. Achte dabei besonders auf die Hall-Sensor-Kabel (meist rot, schwarz, gelb, grün, blau).

Diese Sensoren sind entscheidend für die korrekte Motorsteuerung.

Entferne den defekten Motor vorsichtig aus dem Radgehäuse.

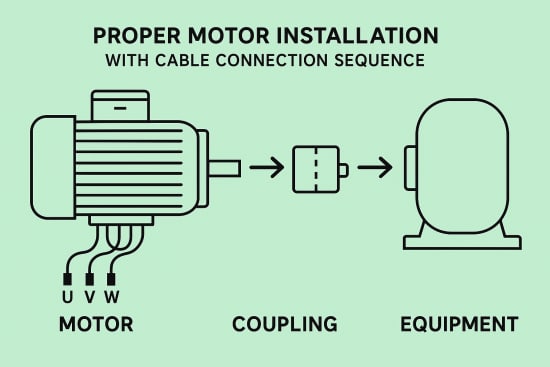

Schritt 8: Neuen Motor einbauen

Neuen Motor einbauen

Setze den neuen 350W Motor in das Radgehäuse ein. Verbinde alle Kabel entsprechend deiner Markierungen. Die Motorphasen-Kabel (blau, gelb, grün) müssen in der korrekten Reihenfolge angeschlossen werden.

Bei falscher Verkabelung kann der Motor rückwärts laufen oder gar nicht funktionieren.

Schritt 9: Motor abdichten und schließen

Verwende neue Silikonversiegelung, um die Motorabdeckung wasserdicht zu verschließen.

Trage die Versiegelung gleichmäßig auf und sorge für eine vollständige Abdichtung.

Dies ist besonders wichtig, da der Xiaomi Mi Pro 4 nur über IPX4-Schutz verfügt und anfällig für Wasserschäden ist.

Schritt 10: Hinterrad wieder montieren

Setze das Hinterrad wieder in die Aufnahme ein und ziehe die 18mm Achsmuttern gleichmäßig an.

Achte darauf, dass die Unterlegscheiben korrekt positioniert sind. Die Anzugsmomente sollten gleichmäßig verteilt werden, um Unwucht zu vermeiden.

Schritt 11: Abschlussarbeiten

Montiere die Plastikabdeckungen und Reflektoren in umgekehrter Reihenfolge. Prüfe, ob alle Schrauben fest angezogen sind, aber überdrehe sie nicht.

Stelle sicher, dass alle Kabel ordnungsgemäß verlegt sind und keine Klemmstellen aufweisen.

GESCHAFFT! Du hast den Motor bei deinem Xiaomi Mi Pro 4 ausgetauscht!

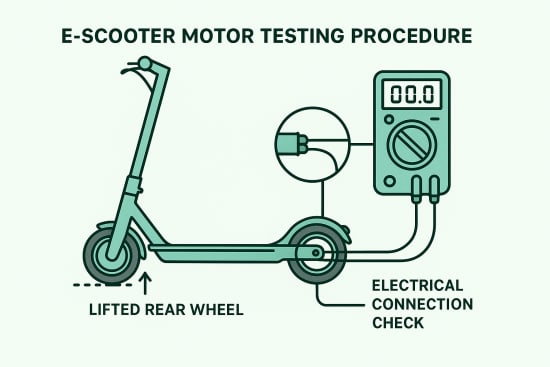

Schritt 12: Funktionstest nach der Reparatur

Funktionstest nach der Reparatur

Erste Überprüfungen

Bevor du den Scooter das erste Mal einschaltest, überprüfe alle Verbindungen visuell. Schalte den Scooter ein und achte auf eventuelle Fehlercodes im Display. Gängige Fehlercodes beim Xiaomi Mi Pro 4 sind Error 14 (Gashebel-Problem), Error 18 (Hall-Sensor-Problem) oder Error 21 (Kommunikationsfehler BMS).

Probefahrt durchführen

Führe zunächst einen Test im Stand durch. Hebe das Hinterrad an und betätige vorsichtig den Gashebel. Der Motor sollte gleichmäßig und ohne ungewöhnliche Geräusche laufen. Erst nach erfolgreichem Standtest solltest du eine vorsichtige Probefahrt unternehmen.

Schritt 13: Troubleshooting und häufige Probleme

Troubleshooting und häufige Probleme

Motor läuft nicht an

Wenn der Motor nach dem Austausch nicht anläuft, überprüfe zunächst alle Kabelverbindungen. Häufig sind vertauschte Motorphasen-Kabel die Ursache. Verwende ein Multimeter, um die Durchgängigkeit der Kabel zu prüfen. Die Hall-Sensoren sollten bei langsamer Drehung des Rades zwischen 0V und 5V wechseln.

Ungewöhnliche Geräusche

Schleifende oder kratzende Geräusche deuten meist auf mechanische Probleme hin. Überprüfe, ob alle Schrauben korrekt angezogen sind und keine Kabel eingeklemmt wurden. Metallische Geräusche können auch auf defekte Kugellager hinweisen.

Reduzierte Leistung

Eine verminderte Motorleistung kann verschiedene Ursachen haben. Prüfe den Reifendruck (40-50 PSI), da zu niedriger Druck die Leistung erheblich reduziert. Überprüfe auch die Batterieverbindungen und den Ladezustand des Akkus.

Fehlercodes beheben

• Error 14: Gashebel-Problem - Überprüfe die Verkabelung des Gashebels
• Error 18: Hall-Sensor-Problem - Kontrolliere die Hall-Sensor-Verkabelung
• Error 21: BMS-Kommunikationsfehler - Prüfe die Akkuverbindungen

Schritt 14: Tipps zur Fehlervermeidung

Präventive Maßnahmen

Um zukünftige Motorschäden zu vermeiden, achte auf regelmäßige Wartung. Überprüfe monatlich den Reifendruck und halte den Scooter von Wasser fern, besonders bei starkem Regen. Vermeide Überladung und extreme Steigungen, die den Motor überlasten können.

Professionelle Hilfe

Bei komplexeren Problemen oder wenn du dir unsicher bist, wende dich an unseren Kundenservice oder einen qualifizierten Reparaturdienst. Elektrische Motoren enthalten empfindliche Elektronik, und unsachgemäße Reparaturen können zu weiteren Schäden oder Sicherheitsrisiken führen.

Garantiehinweise

Beachte, dass der Austausch des Motors in Eigenregie die Herstellergarantie erlöschen lässt. Wenn dein Xiaomi Mi Pro 4 noch unter Garantie steht, solltest du zuerst den Hersteller kontaktieren.

Mit dieser umfassenden Anleitung solltest du in der Lage sein, den Motor deines Xiaomi Mi Pro 4 erfolgreich auszutauschen. Arbeite immer sorgfältig und lasse dir ausreichend Zeit für jeden Schritt.
