iPhone 11 Ladebuchse Reparaturanleitung

Bevor du mit dem Ladebuchse wechseln beginnst, solltest du folgendes prüfen: Sind deine Handydaten gespeichert / Backup erstellt? Ist das passende Ersatzteil vorhanden? (Achtung: Apple bietet keine iPhone Original Ersatzteile an. Prüfe vorab, wo du hochwertige iPhone Ersatzteile kaufen kannst). Ist deine Arbeitsfläche rutschfest & sauber? Und zu guter Letzt: Hst du genug Platz für eine Reparatur (Arbeitsfläche & Ablagefläche für Tools, Schrauben, Ersatzteile vorhanden)? Außerdem ist es aus Sicherheitsgründen ratsam, den Akku deines Gerätes vor einer Reparatur auf mind. 25% zu entladen. Beachte auch: Nach einer Reparatur ist dein Handy nicht mehr zu 100% wasserfest.

Bevor du mit der Reparatur beginnst, solltest du dein iPhone 11 ausschalten und die SIM-Karte entfernen. Löse im Anschluss die beiden Pentalobeschrauben neben dem Ladekabel Anschluss. Tipp: Sortiere alle entnommenen Schrauben und Bauteile sorgfältig, um sie beim Zusammenbauen wieder richtig einzusetzen. Nun kannst du beginnen, die Ränder des Displays vorsichtig zu erwärmen. Ist das Display ausreichend erwärmt, setzt du den Saugnapf am Touchscreen an. Sobald du einen kleinen Spalt zwischen Display und Rahmen erzeugt hast, kannst du eine dünne Karte zur Sicherung dazwischen schieben. Um das Display vom Rahmen zu lösen, führst du nun das Plektrum vorsichtig am Rand entlang. Achte darauf, nicht zu tief in das Gerät einzudringen, um nicht dort liegende Flexkabel zu beschädigen.

Wenn sich das Display leicht lösen lässt, kannst du es vorsichtig wie eine Buchseite aufklappen. Achte beim Umklappen darauf, die nah am Rand verlaufenden Verbindungskabel zum Touchscreen nicht zu überdehnen. Das Display ist mit 3 Steckern angeschlossen. Um diese zu erreichen, entfernst du zuerst die Metallabdeckung darüber. Löse dafür, wie im Video beschrieben, die Schrauben der Abdeckung und kappe die Steckverbindungen darunter. Tipp: Drehe den Spudger beim Lösen der Konnektoren leicht (nicht hebeln). So vermeidest du Beschädigungen. Nimm dir für diesen Arbeitsschritt genug Zeit. Jetzt solltest du das Display problemlos abnehmen können und sicher beiseite legen.

Zur Sicherheit lösen wir im nächsten Schritt die Akkuverbindung. Entferne hierfür, wie im Video beschrieben, die Schrauben des L-förmigen Abdeckbleches über dem Akku Kontakt und entferne die Abdeckung. Jetzt kannst du die Konnektoren der Akkuverbindung sicher lösen.

Im nächsten Schritt musst du die längliche Metallabdeckung der Lautsprecher entfernen. Löse hierfür alle Schrauben und lege sie zusammen mit der Lautsprecherabdeckung sortiert beiseite. Um die darunter befindliche Taptic Engine zu entfernen, musst du zunächst das Klebeband ablösen und eine weitere Abdeckung entfernen. Löse vorsichtig die Steckverbindung und hebe die Taptic Engine heraus.

Um die Lautsprecher auszubauen, musst du zunächst erneut einige Schrauben lösen. Merke dir die Position der Schrauben, damit du später beim Rückbau nicht durcheinander kommst, denn diese Schrauben sind u.a. unterschiedlich lang. Der Lautsprecher ist an der Unterkante des Geräts verklebt und muss mit einem Heißluftföhn leicht erwärmt werden, damit der Kleber gelöst werden kann. Hebel den Lautsprecher vorsichtig heraus.

Oberhalb des Akkus befindet sich der Sim Kartenhalter und Ladebuchse (Lightning Connector). Um den Lightning Connector zu tauschen, musst du zunächst den Sim Karten Halter entfernen. Löse hierfür alle Schrauben, mit denen das kleine Metallblech befestigt ist, und nimm die Abdeckung heraus. Im Anschluss kannst du die Kontakte vorsichtig mit einem Spudger lösen und den Sim Karten Halter abschrauben. Jetzt solltest du den Simhalter problemlos aus dem Gerät heben können.

Um die kaputte Ladebuchse austauschen zu können, musst du zuerst einige Konnektoren und Schrauben lösen. Das Flexkabel der Ladebuchse ist großflächig im Gerät verklebt und sollte vorsichtig in mehreren kleinen Schritten gelöst werden. Nimm dir für diesen Arbeitsschritt genug Zeit, Beginne damit, das Kabel vorsichtig mit einem Föhn zu erwärmen, um den Kleber zu lösen. Führe dann den Spudger unter das Kabel und löse es vorsichtig nach und nach vom Backcover. Hebele auch die beiden goldenen Mikrofone vorsichtig vom Rahmen ab. Arbeite dich behutsam zur Ladebuchse vor, hebele sie aus ihrer Führung und löse auch den Rest des Kabels. Tipp: Arbeite dich hier lieber Schritt für Schritt vor und Erwärme die verklebten Teile ruhig mehrmals, um Beschädigungen zu vermeiden. Ist alles gelöst, kannst du das Flexkabel der Ladebuchse herausnehmen.

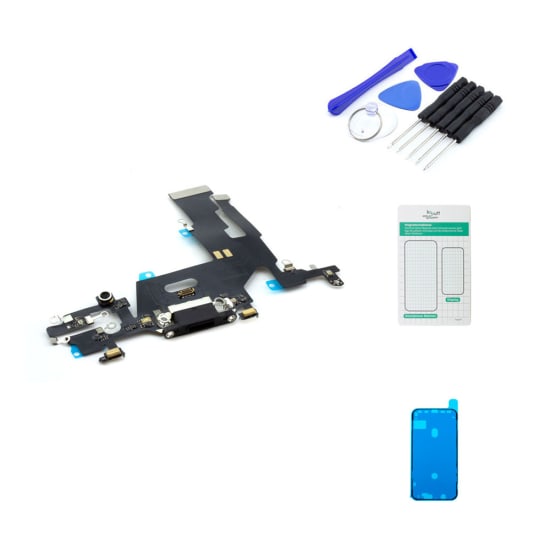

Bevor du die neue iPhone 11 Ladebuchse einbauen kannst, solltest du dein Ersatzteil mit dem alten Bauteil vergleichen. Es kann sein, dass du noch Klebeflächen und Abdichtungen übernehmen musst. Achte vor allem auf die Klebeflächen an den Mikrofonen. Übertrage sie wenn nötig auf die neue Ladebuchse, damit diese richtig im Rahmen fixiert werden kann. Übernehme auch den dunklen Dichtungsring um die Ladebuchse. Nun kannst du die neue Ladebuchse im Gerät verkleben (deine neue Ladebuchse verfügt über vorgefertigte Klebeflächen). Im Anschluss kannst du beginnen, die Kontakte und Schrauben des Lightning-Connector anzubringen. Verschraube hierfür als erstes die Ladebuchse am Rahmen, fixiere dann die Abdeckung mit den dazugehörigen Schrauben, montiere das Flexkabel und verschraube es an den vorgesehenen Stellen. Nun kannst du die beiden Konnektoren schließen.

Platziere den SIM-Kartenleser im Gerät und verschraube ihn. Im Anschluss kannst du den Kartenhalter wieder verbinden. Nutze hierfür ein längliches Werkzeug (Spudger z.B), um die Konnektoren zu erreichen. Fixiere das Abdeckblech darüber und schraube es fest. Sind alle Konnektoren verbunden, kannst du den Sim-Kartenhalter einbauen. Tipp: Merkst du beim Einsetzen des Kartenhalters einen starken Widerstand, sitzt der Kartenleser nicht korrekt.

Nun kannst du das Lautsprecher Modul wieder am Gerät verkleben. Tipp: Beachte, dass der Kleber nicht die Öffnungen der Lautsprecher verkleben darf. Fixiere die Lautsprecher im Anschluss mit den dazugehörigen Schrauben und bringe auch das kleine Flexkabel wieder an. Mit einer Pinzette kannst du die kleine Metallklammer einsetzen und alles verschrauben. Im Anschluss kannst du die Taptic Engine an ihrer alten Position einbauen und mit den Konnektor verbinden. Lege die Abdeckung auf und verschraube die Taptic Engine. Zum Schluss kannst du auch die Abdeckungen wieder einsetzen und verschrauben.

Schließe nun den Akkukontakt an. Platziere den Konnektor über seinem Steckplatz am Logicboard und drücke ihn vorsichtig an. Im Anschluss kannst du die Metallabdeckung darüber mit den passenden Schrauben fixieren.

Bevor du nun Display und Rückseite miteinander verkleben kannst, musst du zunächst die drei Flexverbindungen wieder anschließen. Sei hier besonders vorsichtig, da diese Stecker sehr empfindlich sind und die Konnektoren leicht beschädigt werden können. Sind alle Stecker angeschlossen, kannst du die Metallabdeckung darüber platzieren und verschrauben.

Damit dein iPhone 11 nach der Reparatur weiterhin hinreichend vor Staub und Wasser geschützt ist (nicht zu 100%), empfehlen wir dir, neuen Rahmenkleber auf den Rand anzubringen. Entferne hierfür zuerst alle alten Klebereste und reinige den Rahmen ggf. mit Reinigungsalkohol von allen Kleberückständen. Als neuen Rahmen Kleber kannst du entweder eine vorgefertigte iPhone 11 Klebefolie nutzen oder auf flüssigen Rahmen Kleber zurückgreifen. Achte vor allem darauf, dass der Kleber gleichmäßig auf dem Rahmen verteilt ist.

Jetzt kannst du das Display umklappen und vorsichtig auf den Rahmen drücken. Benutze nicht zu viel Kraft, da sonst das Display kaputt gehen kann. Vergiss am Ende nicht, die beiden Pentalobeschrauben neben dem Ladebuchsen Anschluss wieder einzusetzen. GESCHAFFT! Du hast erfolgreich die Ladebuchse deines iPhone 11 getauscht!
