Galaxy S20 FE Akku Reparaturanleitung

Samsung Galaxy S20 FE Akkuwechsel

Samsung Galaxy S20 FE Akkuwechsel

Im Folgenden zeigen wir dir, wie du Schritt-für-Schritt den Akku deine Samsung Galaxy FE tauschen kannst.

Diese Anleitung ist speziell für Laien, Anfänger und Amateur-Reparateure konzipiert und führt dich sicher durch den gesamten Reparaturprozess.

Wichtige Sicherheitshinweise

Die Akku-Reparatur erfordert besondere Vorsicht.

Der Akku muss vor der Reparatur auf unter 20% entladen werden, da ein vollgeladener Akku bei Beschädigung Feuer fangen kann.

insbesondere bei aufgeblähten Akkus ist Vorsicht geboten - diese dürfen niemals erhitzt werden und sollten sofort fachgerecht entsorgt werden.

Schritt 1: Das benötigt du für die Samsung Galaxy S20 FE Akku Reparatur

Das benötigt du für die Samsung Galaxy S20 FE Akku Reparatur

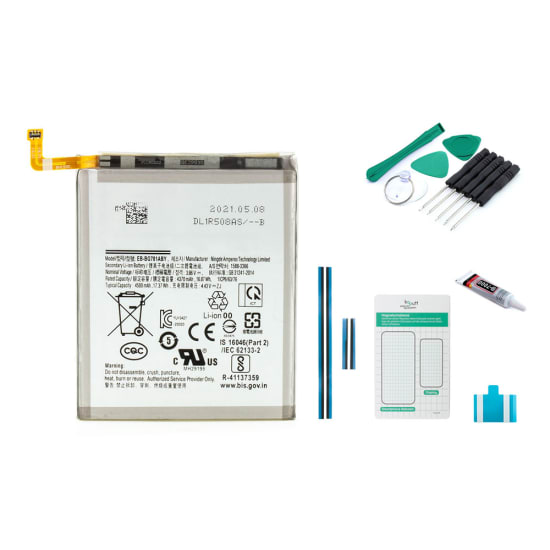

Alles, was du für den Akkutausch benötigst, findest du im Samsung Galaxy S20 FE Akku-Set in unserem Shop:

• Einen neuenSamsung Galaxy S20 FE Akku (17,37 Wh & 4500 mAh)
• Backcover-Kleber
• Werkzeugset mit Saugnapf, Plastik Spudger, Plastik Plektrum und verschiedene Schraubendreher

Zusätzlich benötigst du:

• Einen gewöhlichen Föhn oder eine Heißluftpistole.
• Isopropylalkohol 90%+ (zur Kleberreinigung)
• Saubere Mikrofasertücher
• Pinzette (optional)

Schritt 2: Samsung Galaxy S20 FE öffnen

Samsung Galaxy S20 FE öffnen

Bevor du dein Galaxy S20 FE öffnest, vergewissere dich, dass du ein Backup deiner Daten gemacht hast und dass der Akku weniger als 20% geladen ist. Entferne auch die SIM-Karte und den SIM-Karten-Slot.

Der Arbeitsplatz sollte gut beleuchtet und belüftet sein. Alle Werkzeuge und eine magnetische Schraubenschablone für die 16 verschiedenen Schrauben sollten bereit liegen.

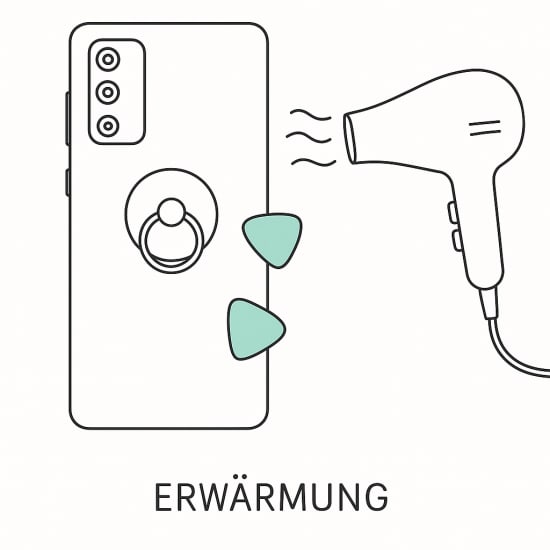

Um den Kleber zu lösen, erwärme nun die Rückseite mit einem Fön auf niedrigster Stufe (ca. 60 °C) gleichmäßig 1-2 Minuten erwärmen.
ACHTUNG: Nicht zu heiß werden lassen, besonders bei bereits aufgeblähten Akkus.

Platziere nun den Saugnapf mittig an der Unterkante und und ziehe um einen kleinen Spalt zu erzeugen.

Das Plastik-Plektrum dann vorsichtig in den Spalt schieben, langsam an der Unterkante entlangfahren und den Kleber Stück für Stück lösen.

Führe das Plektrum um alle vier Seiten.Bei Bedarf kannst du die Seitenkanten erneut erwärmen.
VORSICHT: Nicht zu tief eindringen, um keine Kabel zu beschädigen.

Öffne das Backcover in dem du es vorsichtig abhebst.

Schritt 3: Galaxy S20 FE Akku entfernen

Galaxy S20 FE Akku entfernen

Im nächsten Schritt entfernst du alle im Video markierten Schrauben und entfernst den Akku

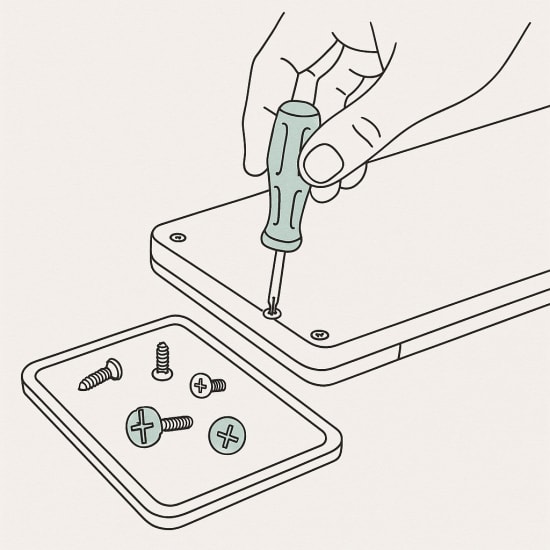

Zunächst musst du die Schrauben lösen und auf der Magnetschablone sortieren:

• 16 Kreuzschlitzschrauben
  • 9 × 4mm Schrauben (Motherboard-Abdeckung)
  • 7 × 4,5mm Schrauben (Lautsprecher)


Dann entfernst du die NFC-Antenne / das Lautsprecher-Modul:

1. Plastikabdeckung vorsichtig abheben
2. Sofort Akku-Verbindung trennen (wichtig für Sicherheit!)
3. Flexkabel-Verbindungen mit Spudger lösen

Als nächstes werden die übrigen Flexkabel getrennt:

• Hauptplatinen-Verbindungskabel lösen
• Display-Flexkabel zur Seite biegen
• Alle Kabel, die über dem Akku liegen, entfernen

Dann musst du den Akkukleber lösen:

• Akku von der Displayseite her erwärmen (niemals direkt!)
• Isopropylalkohol an den Akkukanten auftragen und 1-2 Minuten einwirken lassen

Nun kannst du den Akku vorsichtig entfernen:

• Nur Plastikwerkzeuge verwenden
• Spudger oder dünne Plastikkarte unter den Akku schieben
• Langsam und gleichmäßig hebeln
• Niemals spitze oder metallene Gegenstände verwenden
• Bei Widerstand erneut erwärmen und Alkohol auftragen

Schritt 4: Galaxy S20 FE neuen Akku einsetzen

Galaxy S20 FE neuen Akku einsetzen

Bevor du den neuen Akku einsetzt musst du die Oberfläche reinigen:

• Alte Klebereste vollständig entfernen
• Mit Isopropylalkohol säubern
• Oberfläche trocknen lassen (10 Minuten)

Bereite den neuen Akku vor:

• Akkukleber (doppelseitig) aufbringen
• Wichtig: Kleber nicht über Flexkabel-Bereiche kleben
• Schutzfolie vom Kleber entfernen

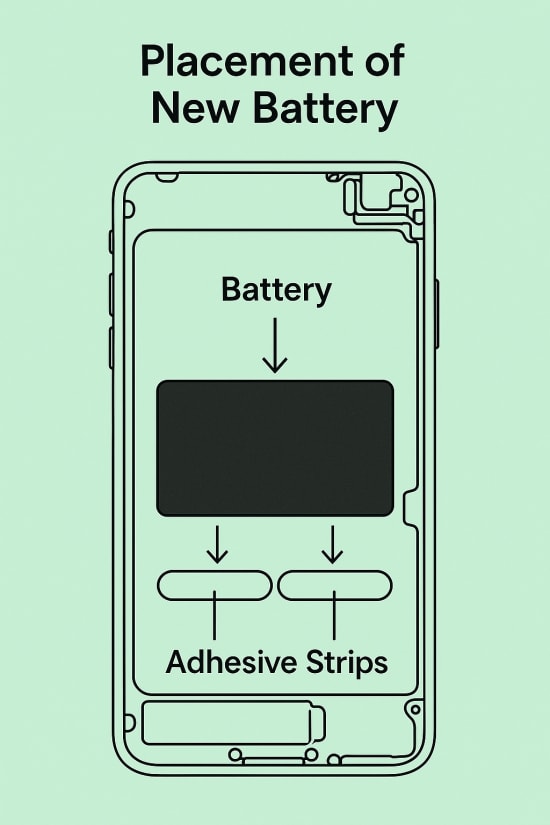

Nun kannst du den Akku einsetzen:

• Neuen Akku vorsichtig positionieren
• Fest aber nicht zu stark andrücken
• Flexkabel-Anschluss wieder verbinden

Schritt 5: Smartphone wieder zusammensetzen

Zunächst alle Flexkabel wieder anschließen:

• Reihenfolge umgekehrt zum Ausbau
• Erst Akku-Verbindung, dann alle anderen Kabel
• Verbindungen fest andrücken

Führe einen kurzen Funktionstest aus:

• Gerät kurz einschalten und testen
• Bei Problemen sofort ausschalten und Verbindungen prüfen
• Gerät wieder ausschalten für finalen Zusammenbau

Zum Schluss andere Module wieder einsetzen:

• Lautsprecher-/NFC-Modul einsetzen
• Alle Schrauben in korrekter Reihenfolge wieder eindrehen (Nicht überdrehen!)

Schritt 6: Backcover schließen

Entferne alle alten Klebereste von Rahmen und Backcover und reinige die Klebeflächen mit Isopropylalkohol.

Trage den Backcover-Kleber gleichmäßig auf oder verwende sparsam Flüssigkleber.

Das Backcover kannst du dann aufsetzen.

Achte dabei darauf, es vorsichtig zu positionieren, gleichmäßig anzudrücken und auf keinen Fall zu fest zu drücken. (Display kann brechen!)

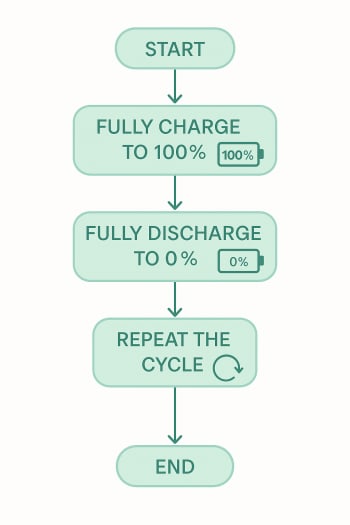

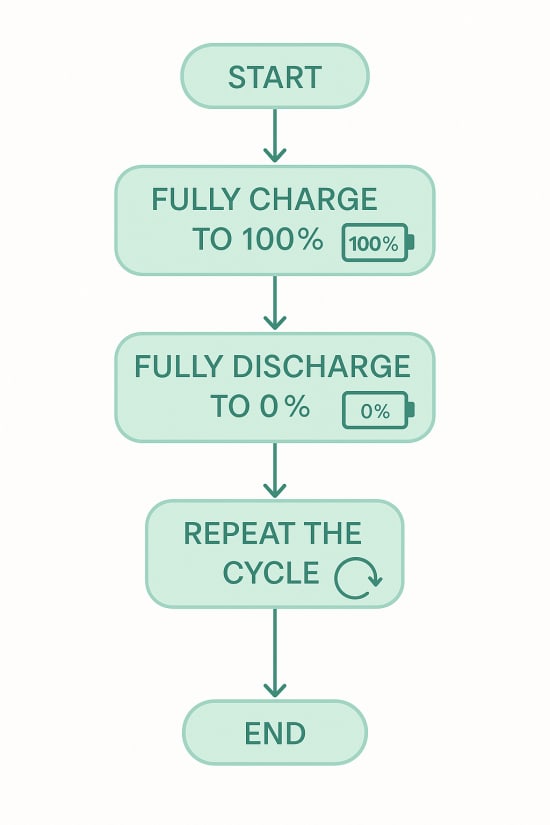

Schritt 7: Akku-Kalibrierung nach dem Austausch

Akku-Kalibrierung nach dem Austausch

Wichtig: Ein neuer Akku muss kalibriert werden bevor der Ladestand korrekt angezeigt werden kann.

Kalibrierungs-Prozess:

1. Erster Ladevorgang

• Gerät ausgeschaltet min. 14 Stunden lang laden lassen.
• Ladekabel nicht während des Ladens entfernen

2. Vollständige Entladung

• Gerät normal nutzen bis es sich abschaltet
• Versuchen erneut einzuschalten bis es sich wieder abschaltet
• So ist der Akku wirklich vollständig entladen

3. Erneut laden

• Wieder ausgeschaltet auf 100% laden und nach erreichen von 100% weitere 2-3 Stunden am Ladegerät lassen
• Diesen Zyklus 3-5 Mal wiederholen

4. Kalibrierung mit Samsung-Code (optional)

• `*#0228#` in der Telefon-App eingeben
• "Quick Start" drücken
• Gerät startet neu und kalibriert den Akku

Schritt 8: Troubleshooting - Häufige Probleme

Gerät startet nicht nach dem Austausch

Lösungsansätze:

• Alle Flexkabel-Verbindungen prüfen
• Akku-Verbindung nochmals fest andrücken
• Gerät mindestens 10 Minuten laden lassen
• Hard-Reset versuchen: Power + Leiser 10-30 Sekunden

Akku-Warnung erscheint

Ursachen und Lösungen:

• Tritt bei OEM Akkus auf, keine Funktionseinschränkung
• Akku braucht mehrere Ladezyklen zur Stabilisierun

Schlechte Akkulaufzeit

Prüfungen:

• Kalibrierung wiederholen
• Apps mit hohem Akkuverbrauch identifizieren
• Hintergrund-Apps schließen
• Auf Werkseinstellungen zurücksetzen
• Nach 1 Woche bewerten (Akkuleistung stabilisiert sich)

Akku lädt nicht

Überprüfungen:

• Ladekabel und Netzteil testen
• Ladebuchse auf Verschmutzung prüfen
• Akku-Flexkabel-Verbindung kontrollieren
• Drahtloses Laden versuchen (falls verfügbar)

Überhitzung

Sofortmaßnahmen:

• Gerät ausschalten und abkühlen lassen
• Ladegerät entfernen
• Bei wiederholter Überhitzung Akku und Einbau prüfen
• Möglicherweise defekter Akku - austauschen

Bei folgenden Situationen solltest du professionelle Hilfe holen:

• Aufgeblähter Akku
• Geruch nach Chemikalien
• Rauchentwicklung
• Gerät wird extrem heiß
• Keine Erfahrung mit Elektronik-Reparaturen
• Unsicherheit bei einzelnen Schritten
• Beschädigungen am Gerät erkennbar

Schritt 9: Nach der Reparatur

Vollständiger Funktionstest

• Display, Touch, Kameras
• WLAN, Bluetooth, Mobilfunk
• Lautsprecher, Mikrofon
• Alle Sensoren

Akkuleistung überwachen

• Erste Tage Ladegewohnheiten anpassen
• Akkuverbrauch beobachten
• Bei Auffälligkeiten dokumentieren

Entsorgung des alten Akkus

• Niemals in den Hausmüll
• Zu Elektrofachgeschäften oder Wertstoffhöfen bringen
• Spezielle Akku-Sammelstellen nutzen
• Pole mit Klebeband abkleben (Kurzschlussgefahr)

Durch die Reparatur verlängerst du die Gerätelebensdauer und reduzierst Elektroschrott, was sowohl umwelt- als auch kostenfreundlich ist.

Die detaillierte Anleitung enthält alle spezifischen Schritte, Sicherheitsmaßnahmen, Troubleshooting-Tipps und eine praktische Checkliste für eine erfolgreiche Reparatur.

Mit der richtigen Vorbereitung und Geduld ist diese Reparatur auch für Anfänger gut durchführbar.

Bei Problemen kontaktiere unseren Kundenservice: support@kaputt.de

*Hinweis: Diese Anleitung ist für informative Zwecke erstellt. Die Reparatur erfolgt auf eigene Verantwortung. Bei Unsicherheiten einen Fachmann konsultieren.*

Schritt 10: praktische Checkliste für die Reparatur

Vorbereitung:

• Datensicherung erstellt
• Akku unter 20% entladen
• Arbeitsplatz vorbereitet
• Alle Werkzeuge bereitgelegt
• Sicherheitsmaßnahmen getroffen

Reparatur:

• SIM-Karte entfernt
• Backcover erwärmt und geöffnet
• Schrauben sortiert entfernt
• Akku-Verbindung getrennt
• Flexkabel gelöst
• Alten Akku entfernt
• Oberfläche gereinigt
• Neuen Akku eingebaut
• Alle Verbindungen wiederhergestellt
• Funktionstest durchgeführt
• Backcover verschlossen

Nach der Reparatur:

• Akku kalibriert
• Vollständiger Funktionstest
• Alten Akku entsorgt
