Galaxy S20 FE (5G) Display Reparaturanleitung

Samsung Galaxy S20 FE (5G) Display-Austausch Reparaturanleitung für Display mit Rahmen

Diese umfassende Anleitung führt dich Schritt für Schritt durch den kompletten Austausch des Displays mit Rahmen bei deinem Samsung Galaxy S20 FE (5G).

Da es sich um ein Display mit Rahmen handelt, müssen alle internen Komponenten aus dem alten in das neue Gehäuse übertragen werden.

Hinweise vor der Reparatur

Schwierigkeitsgrad: Schwer
Benötigte Zeit: 60-90 Minuten
Risiko: Relativ hoch - empfindliche Bauteile können beschädigt werden

Wann benötigst du ein neues Display?

• Das Samsung Galaxy S20 FE (5G) Display ist gesprungen oder gerissen
• Der Touchscreen lässt sich nicht mehr bedienen oder reagiert nicht
• Der Bildschirm bleibt schwarz oder flackert
• Pixelfehler oder dauerhafte schwarze Bereiche sind sichtbar

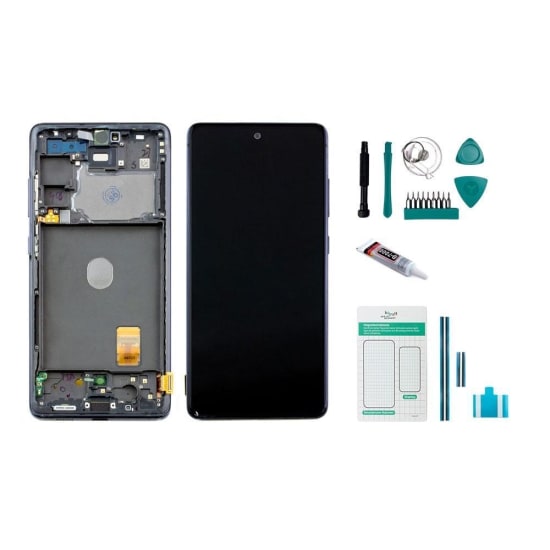

Benötigte Werkzeuge und Materialien

Benötigte Werkzeuge und Materialien

Für diese Reparatur benötigst du spezielles Werkzeug und Materialien. Das Standard-Reparaturset von kaputt.de enthält die wichtigsten Komponenten:

Werkzeuge:

• Heißluft-Pistole oder Föhn (60-80°C)
• Saugnapf zum Öffnen des Backcovers
• Plektren aus Kunststoff (verschiedene Größen)
• Spudger (Kunststoff-Hebelwerkzeug)
• Kreuzschlitzschraubendreher (PH00)
• Pinzette für kleine Bauteile
• Magnetische Schraubenschablone zum Sortieren der Schrauben
• SIM-Karten-Werkzeug oder aufgebogene Büroklammer

Materialien:

• Neues Samsung Galaxy S20 FE (5G) Display mit Rahmen
• Backcover-Kleber (Klebefolie oder Flüssigkleber)
• Akku-Kleber (doppelseitiges Klebeband)
• Isopropylalkohol (mindestens 90%ig) zum Reinigen
  Reinigungstücher

Schritt 1: Wichtige Vorbereitungen

Datensicherung

Erstelle unbedingt ein vollständiges Backup all deiner Daten, bevor du mit der Reparatur beginnst. Obwohl normalerweise keine Daten verloren gehen, ist dies eine wichtige Sicherheitsmaßnahme.

Akku-Sicherheit

Entlade den Akku auf unter 20-25%, bevor du mit der Reparatur beginnst. Ein vollgeladener Lithium-Ionen-Akku kann bei versehentlicher Beschädigung in Brand geraten oder explodieren.

Arbeitsplatz vorbereiten

• Arbeite auf einer ebenen, sauberen und antistatischen Unterlage
• Stelle sicher, dass du ausreichend Licht hast
• Halte alle Werkzeuge griffbereit
• Bereite eine Schraubenschablone vor, um die verschiedenen Schraubengrößen zu sortieren

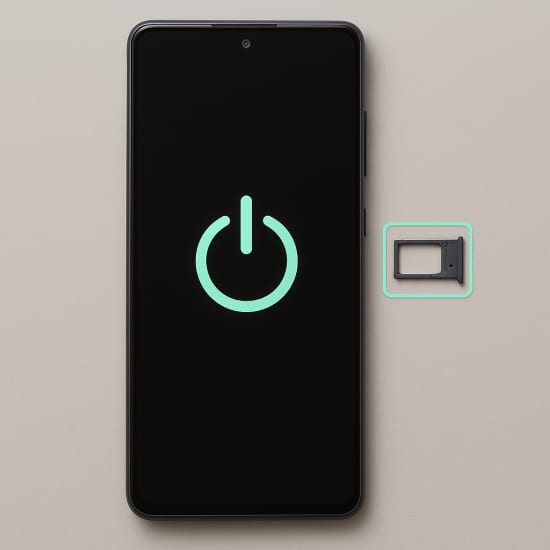

Schritt 2: Samsung Galaxy S20 FE (5G) ausschalten und SIM-Karte entfernen

Samsung Galaxy S20 FE (5G) ausschalten und SIM-Karte entfernen

Schalte dein Gerät vollständig aus und entferne die SIM-Karte mit dem SIM-Werkzeug.

Die SIM-Karte befindet sich an der Oberkante des Smartphones neben dem Plastikantennenband.

Wichtiger Tipp: Bewahre die SIM-Karte sicher auf, damit sie nicht verloren geht.

Schritt 3: Backcover öffnen

Backcover öffnen

Das Backcover ist sehr stark verklebt und dieser Schritt erfordert Geduld, Vorsicht und die richtige Technik:

1. Erwärme das Backcover mit einem Föhn auf etwa 60°C für 2-3 Minuten. Wichtig: Nicht zu heiß werden lassen - die Gefahr von Verbrennungen oder Bauteilschäden besteht.
2. Setze den Saugnapf mittig auf die Unterkante der Rückseite.
3. Ziehe gleichmäßig und fest am Saugnapf, um einen kleinen Spalt zwischen Backcover und Rahmen zu erzeugen.
4. Setze ein Plektrum in den Spalt und schiebe es vorsichtig hin und her, um den Kleber aufzutrennen.
5. Arbeite dich systematisch um alle vier Seiten herum. Wichtig: Lass immer ein Plektrum in den bereits geöffneten Bereichen stecken, damit sich der Kleber nicht wieder verbindet.
6. Verwende bei Bedarf ein paar Tropfen Isopropylalkohol (über 90%ig), um hartnäckigen Kleber aufzuweichen.

Sicherheitshinweis:

Falls das Backcover zu stark verklebt ist, erwärme es erneut, anstatt übermäßige Kraft anzuwenden. Ein gebrochenes Backcover kann zu Schnittverletzungen führen

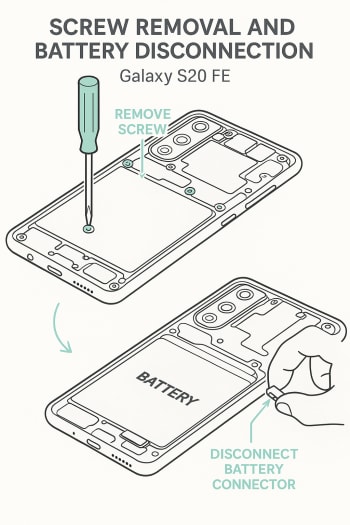

Schritt 4: Interne Schrauben entfernen und Komponenten ausbauen

Interne Schrauben entfernen und Komponenten ausbauen

Nach dem Öffnen siehst du die internen Komponenten.

Fotografiere alles, bevor du weitermachst - das hilft dir beim Zusammenbau.

1. Trenne die Akkuverbindung als Erstes - das ist wichtig für die Sicherheit
2. Entferne alle sichtbaren Schrauben im oberen und unteren Bereich. Nutze die magnetische Schraubenschablone, um die verschiedenen Schraubengrößen zu sortieren.
3. Löse das Antennenmodul vorsichtig mit dem Spudger.

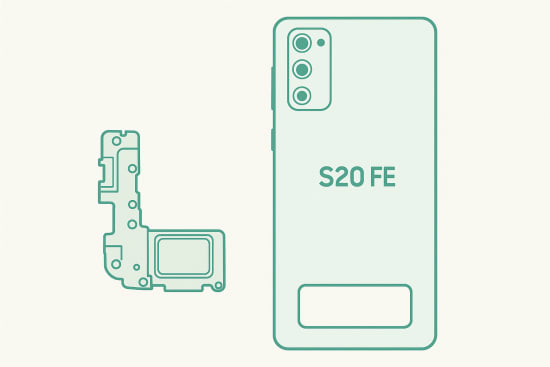

Schritt 5: Lautsprecher und weitere Abdeckungen entfernen

Lautsprecher und weitere Abdeckungen entfernen

1. Entferne das Lautsprechermodul im unteren Bereich nach dem Lösen der entsprechenden Schrauben.
2. Löse alle Flexkabel-Verbindungen vorsichtig mit dem Spudger. Niemals mit Gewalt arbeiten - die Stecker sollten sich leicht lösen lassen.
3. Entferne die Kunststoffabdeckungen, um Zugang zu weiteren Komponenten zu erhalten

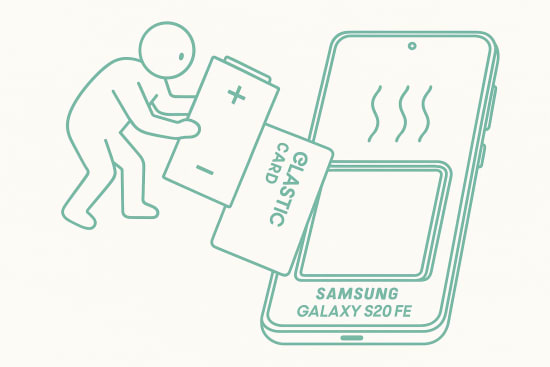

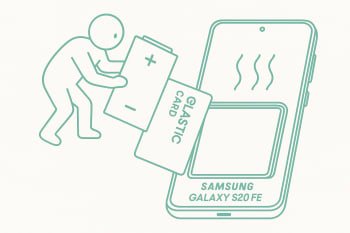

Schritt 6: Akku entfernen - Besonders kritisch!

Akku entfernen - Besonders kritisch!

Der Akku ist sehr stark verklebt und erfordert besondere Vorsicht.

1. Erwärme das Display von vorne für etwa 2 Minuten mit dem Föhn. Niemals den Akku direkt erhitzen.
2. Tröpfle Isopropylalkohol um die Akkukanten, um den Kleber aufzuweichen.
3. Verwende nur geeignete Werkzeuge wie einen breiten Kunststoffspudger. Niemals spitze oder scharfe Metallgegenstände verwenden - Verletzungsgefahr durch Akkubeschädigung!
4. Arbeite dich vorsichtig unter den Akku und löse ihn Stück für Stück. Den Akku niemals verbiegen oder beschädigen.

Sicherheitshinweis

Falls der Akku beim Ausbau beschädigt wird, muss er aus Sicherheitsgründen sofort fachgerecht entsorgt und ersetzt werden.

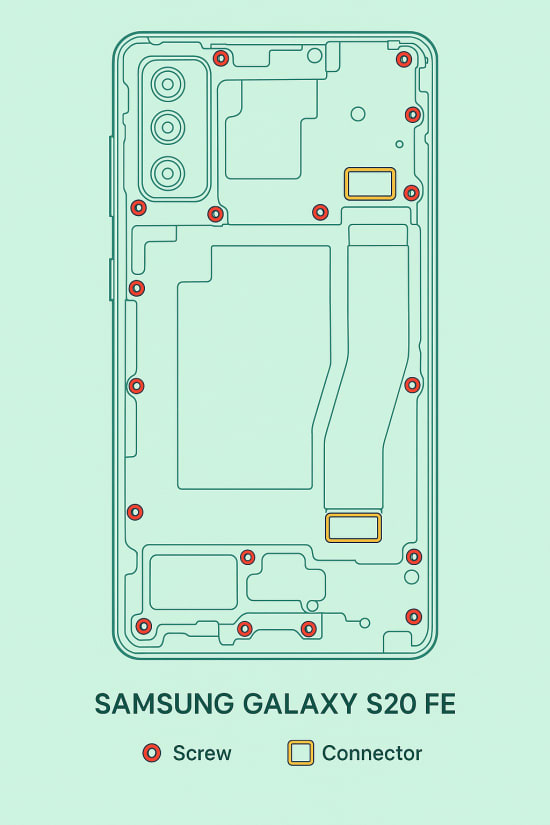

Schritt 7: Hauptplatine und weitere Komponenten ausbauen

Hauptplatine und weitere Komponenten ausbauen

1. Entferne die obere Abdeckung über der Hauptplatine.
2. Löse alle Steckverbindungen zur Hauptplatine mit dem Spudger.
3. Entferne die Befestigungsschrauben der Hauptplatine.
4. Hebe die Hauptplatine vorsichtig heraus - verwende beide Hände und achte auf noch verbundene Kabel

Schritt 8: Kleinteile übertragen

Folgende Komponenten müssen vom alten Display auf das neue übertragen werden:

• Vibrationsmotor
• Frontkamera
• Hörmuschel/Lautsprecher
• Sensoren (Näherungssensor, etc.)
• USB-Platine/Ladebuchse
• Fingerabdrucksensor (falls separat)

Hinweis zum Fingerabdrucksensor

Beim S20 FE gibt es einen bekannten Trick, falls der Sensor nach dem Tausch nicht funktioniert:

1. Starte das reparierte Gerät ohne angeschlossenen Fingerabdrucksensor
2. Öffne das Menü zum Hinzufügen von Fingerabdrücken in den Einstellungen
3. Es sollte eine Fehlermeldung erscheinen
4. Schalte das Gerät aus und schließe den Sensor an
5. Starte das Gerät neu - der Sensor sollte jetzt funktionieren

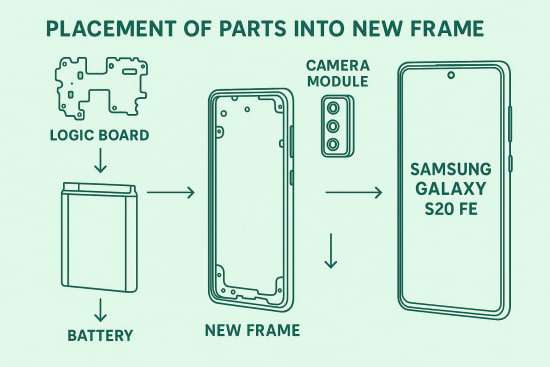

Schritt 9: Komponenten in das neue Display einsetzen

Komponenten in das neue Display einsetzen

Arbeite in umgekehrter Reihenfolge des Ausbaus:

1. Setze alle Kleinteile in das neue Display-Gehäuse ein
2. Installiere die Hauptplatine vorsichtig und achte auf die korrekte Positionierung
3. Schließe alle Flexkabel an - sie sollten hörbar einrasten
4. Befestige alle Schrauben gemäß deiner Schraubenschablone

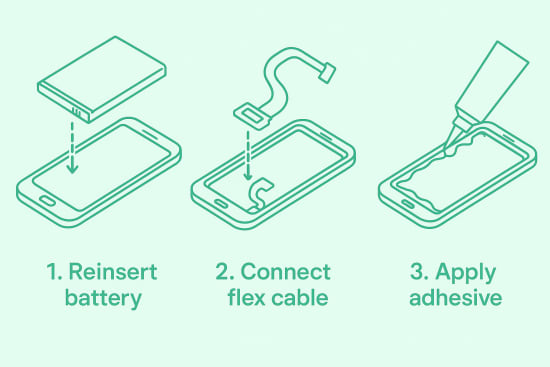

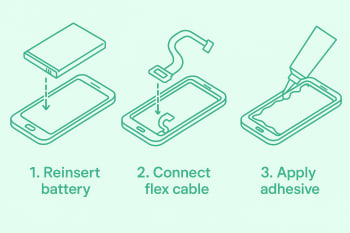

Schritt 10: Akku einsetzen

Akku einsetzen

1. Verwende neuen Akkukleber oder geeignetes doppelseitiges Klebeband
2. Setze den Akku vorsichtig ein und drücke ihn gleichmäßig an
3. Verbinde die Akkuleitung als letzten Schritt

Schritt 11: Funktionstest vor dem Verschließen

Teste das Gerät unbedingt, bevor du das Backcover schließt:

• Schalte das Gerät ein
• Teste die Touch-Funktion an allen Bildschirmbereichen
• Überprüfe die Kameras (Front und Rück)
• Teste den Fingerabdrucksensor
• Prüfe die Lautsprecher und Vibration
• Überprüfe die Ladebuchse

Schritt 12: Backcover schließen

1. Reinige alle Klebereste mit Isopropylalkohol von Rahmen und Backcover
2. Bringe neuen Kleber an: Verwende entweder eine vorgefertigte Klebefolie oder B7000-Flüssigkleber
3. Setze das Backcover auf und drücke es ringsum fest an
4. Übe gleichmäßigen Druck für etwa 5 Minuten aus, damit der Kleber gut haftet

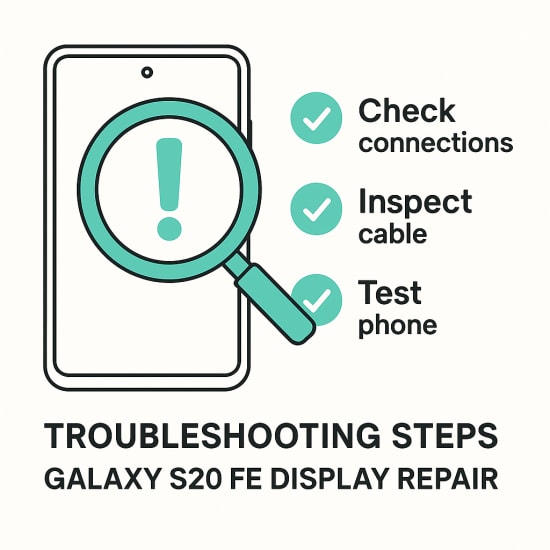

Schritt 13: Troubleshooting - Häufige Probleme nach der Reparatur

Troubleshooting - Häufige Probleme nach der Reparatur

Touchscreen reagiert nicht richtig

Lösungsansätze:

• Überprüfe alle Displaykabel-Verbindungen
• Führe einen Force-Reset durch: Halte Lautstärke-leiser + Power-Taste 10 Sekunden gedrückt
• Aktiviere "Berührungsempfindlichkeit" in den Display-Einstellungen
• Teste im Sicherheitsmodus (#0# eingeben für Diagnose)

Display zeigt kein Bild

Lösungsansätze:

• Prüfe die Akkuverbindung - möglicherweise ist der Akku zu leer
• Kontrolliere alle Displaykabel-Verbindungen
• Lade das Gerät mindestens 20 Minuten, bevor du es einschaltest

Fingerabdrucksensor funktioniert nicht

Spezielle Lösung für S20 FE:
Führe die oben beschriebene Prozedur aus Schritt 8 durch.

Schlechter Netzempfang

Falls nach der Reparatur der Netzempfang schlechter ist, überprüfe die Antennenverbindungen.

Stelle sicher, dass alle Antennenkabel korrekt angeschlossen sind und die Antennenmodule richtig positioniert sind.

Kamera funktioniert nicht

• Überprüfe alle Kameraverbindungen
• Kontrolliere, ob die Kameras korrekt in ihre Fassungen eingesetzt sind
• Reinige die Kameralinsen vorsichtig

Schritt 14: Sicherheitshinweise und Tipps für Anfänger

Sicherheitshinweise und Tipps für Anfänger

Allgemeine Sicherheit

• Niemals mit Gewalt arbeiten - wenn sich etwas nicht lösen lässt, ist meist mehr Wärme oder ein anderes Werkzeug nötig
• Elektrostatische Entladung vermeiden - berühre regelmäßig einen geerdeten Gegenstand
• Bei aufgeblähtem Akku: Sofort aufhören und das Gerät nicht erhitzen. Fachmann konsultieren.

Tipps für Anfänger

• Fotografiere jeden Schritt - das hilft beim Zusammenbau enorm
• Nimm dir Zeit - Hektik führt zu Fehlern
• Schrauben sortieren - verwende die magnetische Schraubenschablone konsequent
• Geduld statt Kraftaufwand - das ist der wichtigste Grundsatz bei der Handy-Reparatur
• Nicht zu heiß föhnen - 60°C reichen völlig aus

Was kann schiefgehen?

• Displaybruch während der Reparatur durch zu viel Kraft
• Akkubeschädigung durch unsachgemäße Behandlung - Brandgefahr!
• Kabelbruch durch zu hastiges Arbeiten
• Verlust der Wasserdichtigkeit - diese geht bei jeder Öffnung verloren

Schritt 15: Nach der Reparatur

Erste Schritte

1. Vollständiger Funktionstest aller Komponenten
2. Akku kalibrieren: Entlade auf unter 10%, dann min 14 Stunden lang vollständig aufladen ohne Unterbrechung und anschließend verwenden bis zum automatischen Abschalten
3. Display-Schutzfolie anbringen für zukünftigen Schutz
4. Software-Updates installieren falls verfügbar

Wartung

• Schütze dein Gerät mit einer geeigneten Hülle und Displayschutz
• Vermeide extreme Temperaturen und Feuchtigkeit
• Regelmäßige Reinigung mit geeigneten Mitteln

Garantie und rechtliche Hinweise

• Die Reparatur erfolgt auf eigene Verantwortung
• kaputt.de übernimmt keine Haftung für entstandene Schäden während der eigenständigen Reparatur
• Die Herstellergarantie erlischt bei Eigenreparaturen
• Wasserdichtigkeit geht bei jeder Öffnung verloren

Bei Unsicherheiten oder komplexeren Problemen wende dich an unseren Kundenservice oder unseren professionellen Reparaturservice.

Tipp: Falls du dir die Reparatur nicht zutraust, bieten wir auch einen Versandreparaturservice an, bei dem unsere Profis die Reparatur für dich übernehmen.

Diese Anleitung sollte dir dabei helfen, dein Samsung Galaxy S20 FE (5G) Display erfolgreich zu tauschen.

Denke daran: Übung macht den Meister, und bei Zweifeln ist es immer besser, einen Experten zu konsultieren.

Viel Erfolg bei deiner Reparatur!
