Pixel 10 Pro XL Display Reparaturanleitung

Schritt-für-Schritt-Anleitung: Google Pixel 10 Pro XL Display tauschen

Wichtige Vorab-Hinweise & Werkzeugliste

Schwierigkeitsgrad: Hoch (Aufwendig, erfordert Geduld und Präzision).Zeitaufwand: ca. 2 bis 2,5 Stunden.

Garantie-Hinweis: Durch das Öffnen des Geräts erlischt in der Regel die Herstellergarantie. Die IP68-Wasserfestigkeit geht verloren und kann nur durch fachgerechtes Verkleben mit neuen Dichtungen annähernd wiederhergestellt werden.

Benötigtes Werkzeug & Material:

• Neues Google Pixel 10 Pro XL Ersatz-Display (6,9 Zoll AMOLED).
• Passender Kleberahmen/Dichtung.
• Wärmequelle: Heißluftföhn (Temperatur regulierbar) oder iOpener-Wärmekissen.
• Saugheber (Saugnapf).
• Öffnungswerkzeuge: Flache Plastikplektren oder Spielkarten.
• Schraubendreher: Torx (T3/T4 – prüfen Sie die internen Abdeckungen).
• ESD-Pinzette (antistatisch).
  Spudger (Plastikspatel).
• Reinigungsmittel: Isopropanol (99%) und ein sauberes Tuch.

Schritt 1: Vorbereitung und Datensicherung

Vorbereitung und Datensicherung

Bevor Sie mit der eigentlichen Reparatur beginnen, müssen Sie Ihr Gerät vorbereiten, um Datenverlust und Kurzschlüsse zu vermeiden.

1. Datensicherung: Sichern Sie alle wichtigen Daten Ihres Pixel 10 Pro XL in der Cloud (z. B. Google Drive) oder lokal auf einem Computer.
2. Akku entladen: Lassen Sie den Akku Ihres Smartphones auf unter 25 % entladen. Ein voller Lithium-Ionen-Akku kann bei Beschädigung Feuer fangen oder explodieren.
3. Gerät ausschalten: Schalte das Smartphone vollständig aus.

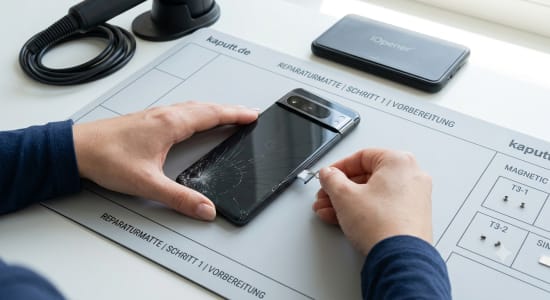

4. SIM-Schlitten entfernen: Entfernen Sie den SIM-Karten-Schlitten mit dem passenden Werkzeug.

Schritt 2: Das Display erwärmen

Das Display ist fest mit dem Gehäuserahmen verklebt. Um den Kleber zu lösen, müssen Sie den Rand des Bildschirms erwärmen.

1. Nutzen Sie einen Heißluftföhn (auf niedriger Stufe, ca. 80-100 °C) oder ein iOpener-Wärmekissen.
2. Erwärmen Sie den Rand des Displays gleichmäßig für ca. 2-3 Minuten. Das Ziel ist es, den Kleber aufzuweichen, ohne die internen Komponenten (insbesondere den Akku) zu überhitzen. Der Rahmen sollte sich heiß, aber noch anfassbar anfühlen.

Schritt 3: Display anheben und lösen

Dieser Schritt erfordert viel Fingerspitzengefühl, um das darunter liegende Flexkabel nicht zu beschädigen.

1. Setzen Sie den Saugheber im unteren Bereich des Displays an (dort, wo der Ladeanschluss ist).
2. Ziehen Sie vorsichtig am Saugheber nach oben, bis ein minimaler Spalt zwischen Displayglas und Rahmen entsteht.
3. Führen Sie sofort ein dünnes Plastikplektrum (oder eine Spielkarte) in den Spalt ein.
4. Vorsicht: Schieben Sie das Plektrum nicht zu tief (max. 3-4 mm) ins Gerät, um das Display-Flexkabel oder andere Bauteile nicht zu durchtrennen.
5. Fahren Sie langsam mit dem Plektrum um den gesamten Rahmen herum, um den Kleber Stück für Stück zu trennen. Erwärmen Sie den Rand bei Bedarf erneut, wenn der Kleber zu fest wird.

Schritt 4: Flexkabel trennen

Das Display ist nun vom Rahmen gelöst, aber noch intern verbunden.

1. Klappen Sie das gelöste Display vorsichtig wie ein Buch zur Seite auf (meist zur Seite mit den Lautstärketasten, prüfen Sie dies vorsichtig).
2. Achtung: Ziehen Sie nicht am Display, das Flexkabel ist sehr empfindlich!
3. Lokalisieren Sie die Metallabdeckung, die den Displayanschluss auf der Hauptplatine schützt.
4. Lösen Sie mit dem passenden Torx-Schraubendreher die Schrauben der Abdeckung. Sortieren Sie die Schrauben sorgfältig!
5. Nimm die Metallabdeckung mit der Pinzette ab.
6. Trennen Sie die Steckverbindung des Displays vorsichtig mit einem Plastik-Spudger (niemals Metallwerkzeug auf der Platine nutzen!). Nun können Sie das alte Display komplett beiseitelegen.


Schritt 5: Reinigung des Rahmens

Damit das neue Display perfekt hält, muss der Rahmen sauber sein.

1. Entfernen Sie alle alten Klebereste und Dichtungsteile gründlich vom Gehäuserahmen.
2. Trage etwas Isopropanol auf ein Tuch oder Wattestäbchen auf und säubere den Rahmen gründlich, bis er fettfrei und glatt ist.

Schritt 6: Neues Display testen (Trockenübung)

Bevor Sie den Kleber anbringen, testen Sie das neue Ersatzteil.

• Schließen Sie das Flexkabel des neuen Displays vorsichtig an die Platine an.
• Legen Sie das Display vorsichtig in den Rahmen (ohne es festzudrücken).

Schalten Sie das Pixel 10 Pro XL kurz ein.
Prüfen Sie:

• Funktioniert die Touch-Funktion überall?
• Sind Helligkeit und Farbdarstellung korrekt?
• Gibt es Pixelfehler?

Wenn alles funktioniert: Schalte das Gerät wieder aus und trenne das Display noch einmal kurz für den finalen Einbau.

Schritt 7: Kleberahmen anbringen und Zusammenbau

1. Tragen Sie den neuen, passgenauen Kleberahmen (Dichtung) präzise auf den sauberen Gehäuserand auf. Achten Sie darauf, dass keine Lücken entstehen.
2. Schließen Sie das Display-Flexkabel wieder an die Platine an.
3. Setzen Sie die Metallabdeckung auf den Anschluss und schraube sie mit den sortierten Schrauben fest.
4. Setzen Sie das Display passgenau oben im Rahmen an und senken Sie es vorsichtig ab.
5. Drücken Sie die Ränder des Bildschirms für einige Minuten vorsichtig, aber gleichmäßig fest. Nutzen Sie dazu leichte Klammern oder legen Sie das Handy unter ein paar schwere Bücher, damit der Kleber optimal bindet.
6. Setzen Sie den SIM-Schlitten wieder ein.
