Repariere dein Samsung Galaxy A5 (2016) einfach selbst

In dieser Reparaturanleitung zeigen wir dir, wie du dein Samsung Galaxy A5 (2016) Display einfach selbst tauschen kannst. Schritt-für-Schritt erfährst du, wie du beim Samsung Galaxy A5 (2016) Displaywechsel vorgehst und erhältst eine Auflistung aller benötigten Ersatzteile und Werkzeuge. Möchtest du doch nicht deine Handydisplay selbst wechseln, dann kannst du dein Samsung Galaxy A5 (2016) auch einfach von Profis reparieren lassen.

Bildanleitung Selbstreparatur: Samsung Galaxy A5 (2016) Display

  • Samsung Galaxy A5 (2016) Display wechseln: Schritt-für-Schritt-Anleitung

    Du möchtest dein kaputtes Display beim Galaxy A5 (2016) reparieren? Wir begleiten dich durch die Reparatur zu deinem reparierten Handy! HINWEIS: Der Akku deines Handys sollte vor der Reparatur unter 25 % entladen sein. Da ein vollgeladener Akku bei Beschädigung schnell entflammen kann.

  • Werkzeug

    Für diese Reparatur benötigst du: ein neues Galaxy A5 (2016) Display, einen Föhn oder Wärmekissen, einen Saugnapf, Kunststoff Plektren und Spudger, einen Kreuzschlitzschraubendreher, Display-, Akku- und Backcover-Kleber, eine Pinzette und eine dünne Karte können dir ebenfalls bei der Reparatur helfen.

  • samsung-galaxy-a5-2016-display-reparaturanleitung-schritt-1-galaxy-a5-2016-oeffnen

    Schalte zu Beginn der Reparatur dein Handy aus und entnehme den SIM-Schlitten. Nun erwärmst du das Backcover mit dem Föhn oder dem Wärmekissen, dass der Kleber sich löst. Platziere den Saugnapf auf das Backcover und hebe es vorsichtig an. Mit dem Plektrum gehst du zwischen Rahmen und Backcover und fährst vorsichtig am Rand enlang und löst das Backcover ab.

  • samsung-galaxy-a5-2016-display-reparaturanleitung-schritt-2-nfc-antenne-loesen-und-schrauben-entfernen

    Sobald du das Backcover abgenommen hast, kannst du vorsichtig mit dem Spudger die NFC Antenne lösen. Achte dabei sie nicht zu beschädigen. HINWEIS: Die NFC Antenne ist am Mittelrahmen befestigt. Entferne nun die Schrauben des Mittelrahmens. Am besten sortierst du dir alle entnommenen Schrauben auf einer Magnetmatte damit du beim Zusammenbau nicht durcheinander kommst oder eine Schraube verloren geht.

  • samsung-galaxy-a5-2016-display-reparaturanleitung-schritt-3-mittelrahmen-entfernen

    Sobald alle Schrauben entfernt sind, kannst du den Mittelrahmen vom Rest lösen. Drücke dafür von innen gegen das Display.

  • samsung-galaxy-a5-2016-display-reparaturanleitung-schritt-4-akku-entfernen

    Der Akku ist im Gerät verklebt. Um ihn einfacher herauszubekommen kannst du ihn leicht mit dem Wärmekissen oder mit dem Föhn, am besten von der Displayseite aus, erwärmen. Mit einem dünnen Tool oder einer Karte gehst du unter den Akku und löst ihn aus dem Gerät heraus.

  • samsung-galaxy-a5-2016-display-reparaturanleitung-schritt-5-

    Das Display ist ebenfalls fest verklebt. Damit du es lösen kannst, musst du es zunächst erwärmen. Löse nun die Displayverbindung vom Mainboard an der oberen Ecke. Zum Lösen des Displays fährst du mit einer dünnen Karte zwischen dem Rahmen und dem Display entlang und trennst es langsam ab.

  • samsung-galaxy-a5-2016-display-reparaturanleitung-schritt-6-neues-galaxy-a5-2016-display-anbringen

    Platziere nun den Kleber auf dem neuen Display und drücke den Rahmen fest. Verwende nicht zu viel Kraft, da ansonsten dein neues Display brechen kann.

  • samsung-galaxy-a5-2016-display-reparaturanleitung-schritt-7-neuen-akkukleber-anbringen

    Platziere nun den neuen Akkukleber an der Stelle des Akkus.

  • samsung-galaxy-a5-2016-display-reparaturanleitung-schritt-8-akku-einsetzen

    Lege nun den Akku ins Handy und befestige ihn in dem du ihn fest drückst.

  • samsung-galaxy-a5-2016-display-reparaturanleitung-schritt-9-mittelrahmen-befestigen

    Lege jetzt den Mittelrahmen wieder auf und schraube ihn fest.

  • samsung-galaxy-a5-2016-display-reparaturanleitung-schritt-10-

    Entferne nun den alten Kleber vom Backcover. Hierfür kannst du auch Reinigungsalkohol verwenden. Platziere anschließend den neuen Backcoverkleber.

  • samsung-galaxy-a5-2016-display-reparaturanleitung-schritt-11-galaxy-a5-2016-verschliessen

    Lege jetzt das Backcover auf den Rahmen auf und presse es fest. Wieder achte darauf, nicht zu viel Kraft aufzuwenden, da ansonsten Backcover oder Display brechen könnten. Geschafft! Du hast erfolgreich das Display bei deinem Samsung Galaxy A5 (2016) ausgetauscht.

Samsung Galaxy A5 (2016) Display wechseln: Schritt-für-Schritt-Anleitung

Du möchtest dein kaputtes Display beim Galaxy A5 (2016) reparieren? Wir begleiten dich durch die Reparatur zu deinem reparierten Handy! HINWEIS: Der Akku deines Handys sollte vor der Reparatur unter 25 % entladen sein. Da ein vollgeladener Akku bei Beschädigung schnell entflammen kann.

Werkzeug

Für diese Reparatur benötigst du: ein neues Galaxy A5 (2016) Display, einen Föhn oder Wärmekissen, einen Saugnapf, Kunststoff Plektren und Spudger, einen Kreuzschlitzschraubendreher, Display-, Akku- und Backcover-Kleber, eine Pinzette und eine dünne Karte können dir ebenfalls bei der Reparatur helfen.

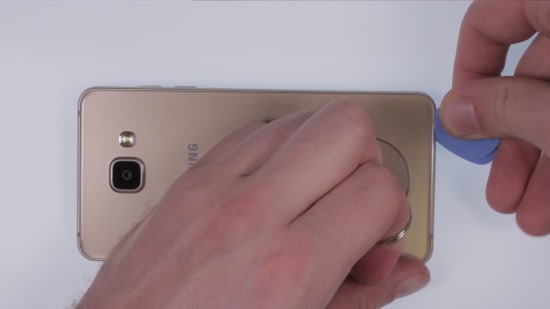

Schritt 1: Galaxy A5 (2016) öffnen

samsung-galaxy-a5-2016-display-reparaturanleitung-schritt-1-galaxy-a5-2016-oeffnen

Schalte zu Beginn der Reparatur dein Handy aus und entnehme den SIM-Schlitten. Nun erwärmst du das Backcover mit dem Föhn oder dem Wärmekissen, dass der Kleber sich löst. Platziere den Saugnapf auf das Backcover und hebe es vorsichtig an. Mit dem Plektrum gehst du zwischen Rahmen und Backcover und fährst vorsichtig am Rand enlang und löst das Backcover ab.

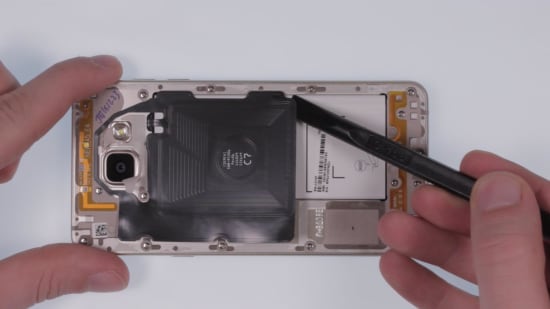

Schritt 2: NFC Antenne lösen und Schrauben entfernen

samsung-galaxy-a5-2016-display-reparaturanleitung-schritt-2-nfc-antenne-loesen-und-schrauben-entfernen

Sobald du das Backcover abgenommen hast, kannst du vorsichtig mit dem Spudger die NFC Antenne lösen. Achte dabei sie nicht zu beschädigen. HINWEIS: Die NFC Antenne ist am Mittelrahmen befestigt. Entferne nun die Schrauben des Mittelrahmens. Am besten sortierst du dir alle entnommenen Schrauben auf einer Magnetmatte damit du beim Zusammenbau nicht durcheinander kommst oder eine Schraube verloren geht.

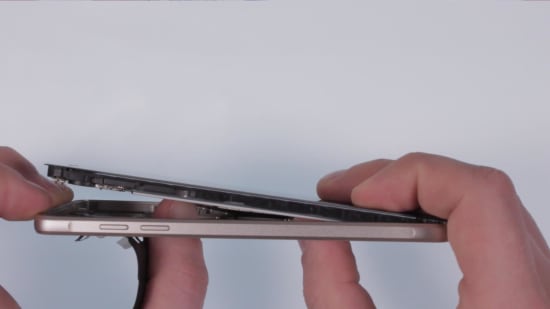

Schritt 3: Mittelrahmen entfernen

samsung-galaxy-a5-2016-display-reparaturanleitung-schritt-3-mittelrahmen-entfernen

Sobald alle Schrauben entfernt sind, kannst du den Mittelrahmen vom Rest lösen. Drücke dafür von innen gegen das Display.

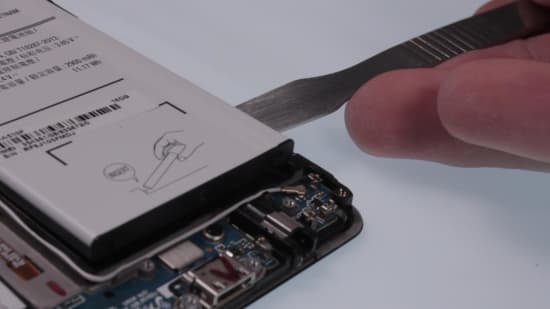

Schritt 4: Akku entfernen

samsung-galaxy-a5-2016-display-reparaturanleitung-schritt-4-akku-entfernen

Der Akku ist im Gerät verklebt. Um ihn einfacher herauszubekommen kannst du ihn leicht mit dem Wärmekissen oder mit dem Föhn, am besten von der Displayseite aus, erwärmen. Mit einem dünnen Tool oder einer Karte gehst du unter den Akku und löst ihn aus dem Gerät heraus.

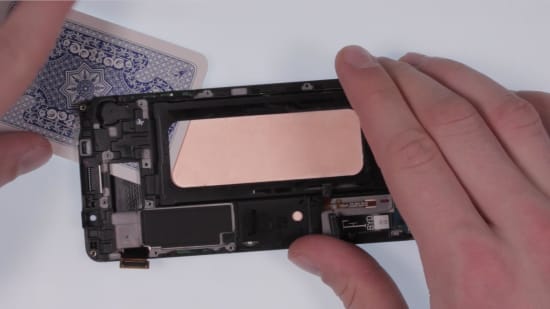

Schritt 5:

samsung-galaxy-a5-2016-display-reparaturanleitung-schritt-5-

Das Display ist ebenfalls fest verklebt. Damit du es lösen kannst, musst du es zunächst erwärmen. Löse nun die Displayverbindung vom Mainboard an der oberen Ecke. Zum Lösen des Displays fährst du mit einer dünnen Karte zwischen dem Rahmen und dem Display entlang und trennst es langsam ab.

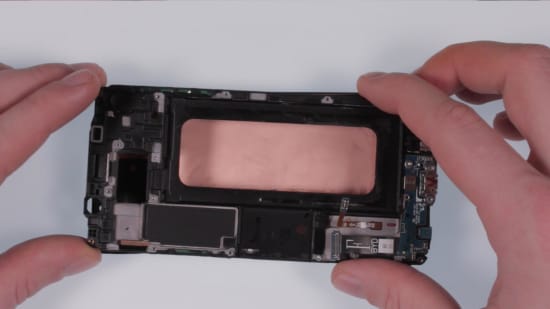

Schritt 6: Neues Galaxy A5 (2016) Display anbringen

samsung-galaxy-a5-2016-display-reparaturanleitung-schritt-6-neues-galaxy-a5-2016-display-anbringen

Platziere nun den Kleber auf dem neuen Display und drücke den Rahmen fest. Verwende nicht zu viel Kraft, da ansonsten dein neues Display brechen kann.

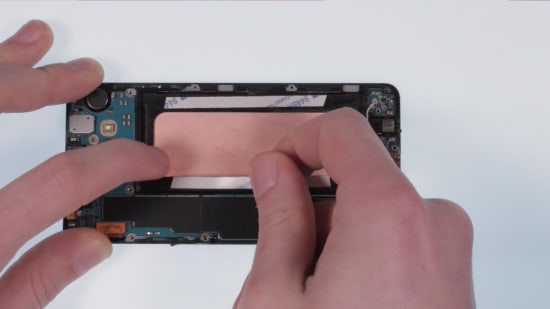

Schritt 7: Neuen Akkukleber anbringen

samsung-galaxy-a5-2016-display-reparaturanleitung-schritt-7-neuen-akkukleber-anbringen

Platziere nun den neuen Akkukleber an der Stelle des Akkus.

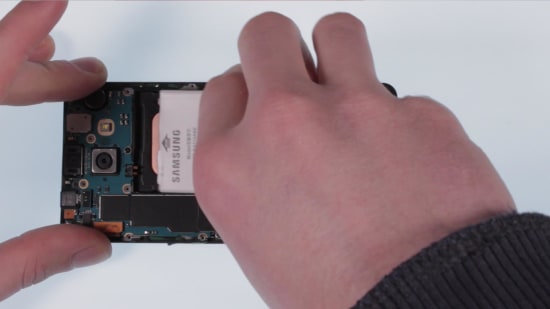

Schritt 8: Akku einsetzen

samsung-galaxy-a5-2016-display-reparaturanleitung-schritt-8-akku-einsetzen

Lege nun den Akku ins Handy und befestige ihn in dem du ihn fest drückst.

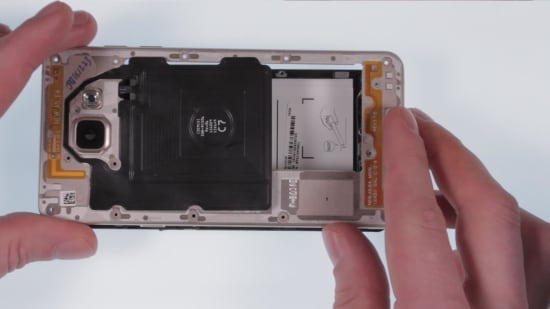

Schritt 9: Mittelrahmen befestigen

samsung-galaxy-a5-2016-display-reparaturanleitung-schritt-9-mittelrahmen-befestigen

Lege jetzt den Mittelrahmen wieder auf und schraube ihn fest.

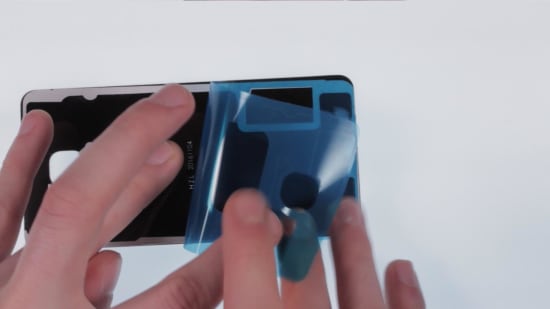

Schritt 10:

samsung-galaxy-a5-2016-display-reparaturanleitung-schritt-10-

Entferne nun den alten Kleber vom Backcover. Hierfür kannst du auch Reinigungsalkohol verwenden. Platziere anschließend den neuen Backcoverkleber.

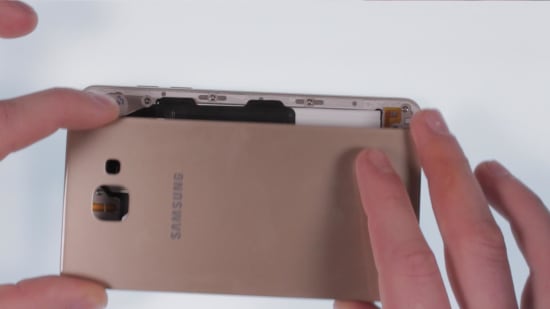

Schritt 11: Galaxy A5 (2016) verschließen

samsung-galaxy-a5-2016-display-reparaturanleitung-schritt-11-galaxy-a5-2016-verschliessen

Lege jetzt das Backcover auf den Rahmen auf und presse es fest. Wieder achte darauf, nicht zu viel Kraft aufzuwenden, da ansonsten Backcover oder Display brechen könnten. Geschafft! Du hast erfolgreich das Display bei deinem Samsung Galaxy A5 (2016) ausgetauscht.

Informationen

In der folgenden Galaxy A5 2016 Display DIY-Reparaturanleitung wird dir gezeigt, wie man den defekten Bildschirm eines Samsung Galaxy A5 (2016) austauschen kann: In dem Video wurden die Schritte bis zur Montage des Displays selbst vorgespult. Als erstes das Backcover mit einem Fön erwärmen und mit einem Spudger und Spielkarte trennen. Nun alle siebzehn Schrauben des Mittelframes lösen und das Display vorsichtig davon trennen. Nun den Akku Kleber mit einem Fön aufweichen und diesen mit einer Spielkarte oder Metallspachtel trennen und herausnehmen. Alle Kabel und Konnektoren trennen und das Motherboard, den Simkarten Schlitten und die Frontkamera ebenfalls beiseite legen. Jetzt mit dem Fön das Display erwärmen, bis sich mit einem Metallspachtel der Kleber durchgehend trennen lässt. Dies fordert etwas Fingerspitzengefühl und Zeit. Ist das alte Display gelöst, den Rahmen von allen Kleberesten reinigen und neue Klebestreifen anbringen. Nun das neue Display zur Hand nehmen, die Schutzfolien entfernen und dieses mit dem Rahmen sorgfältig verbinden. Abschliessend rückwärts alles wieder sorgfältig zusammensetzen und verschrauben. Ein passendes Samsung Galaxy A5 (2016) Display findest Du rechts von dem Reparaturvideo. Viel Erfolg!
