Mate S Akku Reparaturanleitung

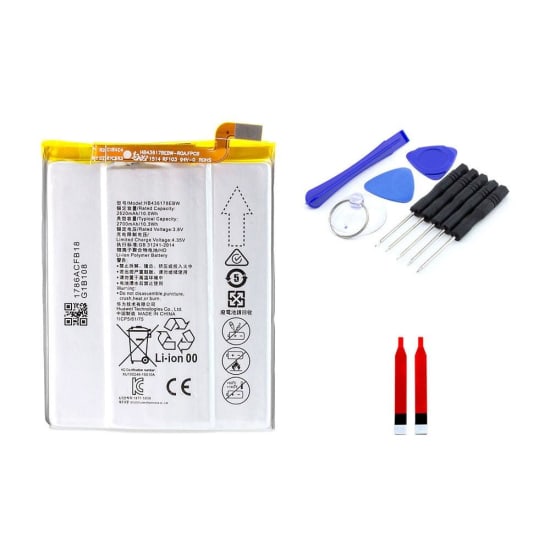

Schalte dein Mate S aus und entferne den SIM-Karten-Schlitten und die SIM- und microSD-Karte. Löse die beiden Schrauben an der Unterseite des Mate S. Setze den Saugnapf weit unten am Display an und ziehe am Saugnapf. Drücke dabei das Backcover mit dem Plektrum gegen deine Unterlage. Führe das Plektrum zwischen den Spalt, der sich geöffnet hat. Fahre nun langsam mit dem Plektrum um das ganze Gerät und ziehe währenddessen vorsichtig am Saugnapf. Achtung: Beachte den Fingerabdrucksensor im Backcover. Sobald du das Display abheben kannst, kannst du das Verbindungskabel des Fingerabdrucksensors von der Hauptplatine trennen. Dafür nutzt du den Spudger.

Löse die zwei Schrauben am schwarzen Blech und löse das Blech anschließend. Dafür musst du mit der Pinzette unter das Blech und es an drei Stellen von der Hauptplatine aushaken. Nun kannst du mit dem Spudger den Akkukontakt von der Hauptplatine lösen. Jetzt entfernst du die Kopfhörerbuchse mithilfe des Spudgers: Löse den Steckkontakt der Kopfhörerbuchse und entferne die Kopfhörerbuchse. Die Rückkamera befindet sich in einem Blech. Dieses Blech entfernst du vorsichtig mit einer Pinzette. Anschließend löst du den Steckkontakt mit dem Spudger von der Platine und entfernst die Rückkamera.

Jetzt löst du den Steckkontakt der Funktionstasten von der Hauptplatine. Die Tasten sind am Displayrahmen verklebt, daher musst du Spatel vorsichtig zwischen Rahmen und Kabel führen. Beginne mit der einzelnen Taste und löse dann die anderen beiden. Entferne das Kabel. Löse nun den Displayanschluss von der Hauptplatine. Mit dem Spudger löst du den Kontakt. Trenne nun das Verbindungskabel zur unteren Plantine und löse das Antennenkabel von der Platine. Ziehe dabei aber nicht am Kabel.

Löse die vier Schrauben der Hauptplatine. Hebe die Hauptplatine von den Haken, indem du mit dem Spudger die Platine hebelst. Entferne die Hauptplatine. Nun trennst du den Lautsprecherkontakt von der unteren Platine. Hake unter den Kontakt und löse diesen vorsichtig. Entferne das Kabel zur Hauptplatine. Trenne das Antennenkabel behutsam, ziehe nicht daran. Entferne das Antennenkabel aus dem Displayrahmen. Löse die zwei Schrauben, die die USB-Buchse an der Platine befestigen. Löse die Platine aus der Fixierung am Rahmen und entferne die Platine schließlich.

Löse die Enden der Klebestreifen des Akkus mit einer Pinzette. Nun ziehst du in einem flachen Winkel an den gelösten Enden ziehen. Nun ziehst du die beiden Streifen heraus. Löse den Akku, indem du mit dem Spudger mit dem flachen Ende den Akku anhebelst. Bringe die Klebestreifen an der Unterseite des neuen Akkus an. Die Enden der Klebestreifen sollten auf der Seite des Displaykontaktes überstehen. Drehe den Akku und löse die Schutzfolie von den Enden der Klebestreifen. Drehe den Akku wieder und entferne die Schutzfolie von den Klebestreifen. Setze den Akku in das Gerät. Achte dabei darauf, dass der Akkukontakt zum Displaykontakt ausgerichtet ist. Drücke den Akku an.

Setze die Platine mit der USB-Buchse ein. Drücke die Platine an bis sie einrastet und fixiere sie mit den zwei Schrauben. Verbinde das Antennenkabel mit der unteren Platine. Lege das Kabel wieder in die Führung und drücke es behutsam mit den Fingern fest. Drücke das Kabel zur Hauptplatine wieder in die Buchse auf der unteren Platine. Der weiße Pfeil muss von der unteren Platine wegzeigen. Verbinde untere Platine und Lautsprecher. Setze die Hauptplatine ein und drücke sie bis zum Einrasten an. Befestige die vier Schrauben.

Verbinde Antennenkabel und Hauptplatine. Drücke den Kontakt vorsichtig auf die Buchse. Verbinde Verbindungskabel und Hauptplatine. Schließe Display an die Platine an. Klebe die Funktionstasten an den Rahmen. Die kleinen Öffnungen im Kabel müssen am Rahmen geführt werden. Drücke das Kabel gut fest. Verbinde Steckkontakt und Platine.

Setze die Kamera ein und verbinde Steckkontakt mit Hauptplatine. Befestige die Kamera mit dem Blech. Setze die Kopfhörerbuchse in die Mulde am oberen Ende des Gehäuses. Verbinde Steckkontakt mit Hauptplatine.

Verbinde Akkukontakt mit Hauptplatine, indem du den Kontakt andrückst bis es klickt. Setze das schwarze Blech auf und hake es an der Platine ein. Verschraube das Blech mit den beiden Schrauben. Setze das Backcover an der oberen, kurzen Kante des Displays an und verbinde den Kontakt des Fingerabdrucksensors. Klappe das Backcover auf das Display. Bringe nun wieder die zwei Schrauben am unteren Gehäuseende an. Setze SIM-Karten-Schlitten und Karten wieder ein. Freut uns, dass wir gemeinsam repariert haben!
