Nintendo Switch Softwarekartenleser Reparaturanleitung

Grundlegende Informationen zur Reparatur

Du hast Probleme mit deiner Nintendo Switch, weil deine Spiele nicht mehr gelesen werden oder die Kopfhörerbuchse nicht mehr funktioniert?

Mit dieser ausführlichen Schritt-für-Schritt Anleitung kannst du das Nintendo Switch Softwarekartenleser-Modul mit Kopfhörerbuchse selbst austauschen.

Das Ersatzteil-Set von kaputt.de enthält alle notwendigen Komponenten und Werkzeuge für eine erfolgreiche Reparatur.

Schwierigkeitsgrad: Mittel
Benötigte Zeit: 30-60 Minuten
Kompatibilität: Nur Nintendo Switch HAC-001 (2017) und Nintendo Switch HAC-001(-01) (2019)

Das Softwarekartenleser-Modul ist eine kombinierte Einheit, die sowohl den Gamecard Reader als auch die Kopfhörerbuchse enthält.

Wenn eines der beiden Komponenten defekt ist, muss das gesamte Modul ausgetauscht werden.

Häufige Ursachen für einen Defekt

Bevor du mit der Reparatur beginnst, solltest du die häufigsten Ursachen für einen defekten Gamecard Reader kennen:

• Verschmutzung: Sand, Staub oder andere Fremdkörper in der Kopfhörerbuchse oder im Kartenleser
• Mechanische Beschädigungen: Sturz der Nintendo Switch oder unsachgemäße Handhabung
• Feuchtigkeit: Eindringen von Wasser oder anderen Flüssigkeiten
• Verschleiß: Häufiges Ein- und Ausstecken von Spielkarten kann die Kontakte abnutzen

Symptome eines defekten Gamecard Readers

Du erkennst einen defekten Softwarekartenleser an folgenden Symptomen:

• Fehlermeldung: "Die Softwarekarte konnte nicht gelesen werden"
• Fehlermeldung: "Die Softwarekarte ist nicht eingesteckt"
• Spiele werden nicht erkannt oder stürzen ab
• Kopfhörer funktionieren nicht oder haben schlechte Tonqualität
• Knackgeräusche bei der Soundwiedergabe über Kopfhörer

Werkzeuge und Tools

Werkzeuge und Tools

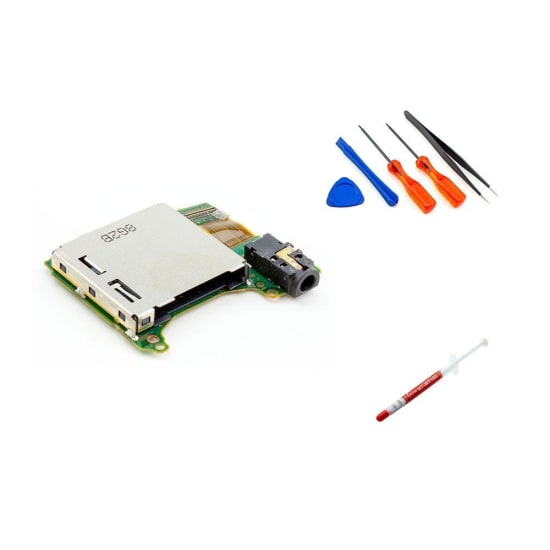

Für die Reparatur benötigst du den Nintendo Switch Softwarekartenleser und folgende Werkzeuge:

Schraubendreher

• Y00 Tripoint Schraubendreher (1,5mm) für die vier Rückenschrauben
• JIS 000 Schraubendreher oder zur Not einen Phillips PH000 für die übrigen Schrauben

Spezialwerkzeuge

• Spudger (Plastic Prying Tool) zum vorsichtigen Lösen von Steckverbindungen
• Pinzette für präzise Arbeiten an kleinen Kabeln
• Plektrum zum Öffnen des Gehäuses

Zusätzliche Materialien

• Wärmeleitpaste
• ESD-Matte oder Erdungsarmband zum Schutz vor elektrostatischer Entladung
• Isopropylalkohol (mindestens 90%ig) zur Reinigung

Bis auf die ESD-Matte und den Isopropylalkohol findest du alle notwendigen Werkzeuge und Materialien in unserem Nintendo Switch Softwarekartenleser Set.

Wichtige Sicherheitshinweise vor der Reparatur

Bevor du beginnst, beachte unbedingt diese Sicherheitshinweise:

Grundlegende Vorbereitung

1. Schalte deine Nintendo Switch vollständig aus - nicht nur in den Standby-Modus
2. Entferne beide Joy-Con Controller von der Konsole
3. Trenne alle Kabel und entferne die Konsole aus der Dockingstation
4. Entlade den Akku auf unter 25% aus Sicherheitsgründen

ESD-Schutz (Elektrostatischer Schutz)

• Verwende eine ESD-Matte oder ein Erdungsarmband, um elektrostatische Schäden zu vermeiden
• Berühre regelmäßig geerdete Metallgegenstände, um statische Ladung abzuleiten
• Arbeite in einer trockenen Umgebung ohne Teppichböden

Arbeitsplatz vorbereiten

• Sorge für ausreichende Beleuchtung und eine saubere Arbeitsfläche
• Sortiere alle Schrauben sorgfältig, da sie sehr klein sind und unterschiedliche Längen haben
• Verwende eine magnetische Matte, um Schrauben zu organisieren

Schritt 1: Joy-Con Controller entfernen

1. Drücke und halte den kleinen runden Knopf auf der Rückseite jedes Joy-Con Controllers
2. Schiebe den Controller nach oben, während du den Knopf gedrückt hältst
3. Entferne beide Controller vollständig von der Konsole

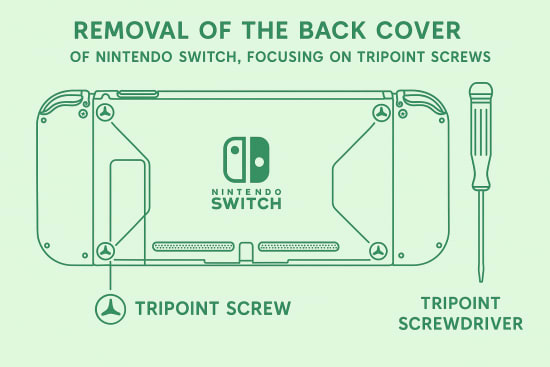

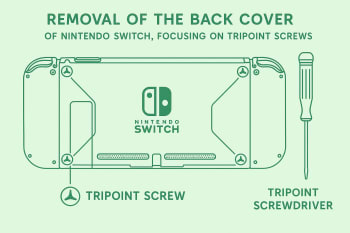

Schritt 2: Gehäuse öffnen

Gehäuse öffnen

Nun kannst du die Abdeckung ausbauen.

Zuerst musst du die vier Tripoint-Schrauben auf der Rückseite lösen:

1. Verwende den Y00 Tripoint Schraubendreher (1,5mm) für die vier 6,3mm langen Schrauben auf der Rückseite
2. Sortiere diese Schrauben separat, da sie sich von den anderen unterscheiden

Dann die Phillips-Schrauben:

1. Entferne eine 2,5mm Schraube an der Oberkante des Gerätes
2. Entferne zwei 2,5mm Schrauben an der Unterkante des Gerätes
3. Entferne je eine 3,8mm Schraube an den beiden Seiten (mittlere Position)

Versteckte Schraube unter dem Aufsteller:

1. Klappe den Aufsteller auf der Rückseite mit den Fingern heraus
2. Entferne die 1,6mm Schraube in der Vertiefung des Aufstellers
3. Klappe den Aufsteller wieder zu

Schritt 3: Gehäuse abnehmen

1. Öffne die Cartridge-Klappe oben rechts
2. Hebe die Rückabdeckung vorsichtig von der Unterseite des Gerätes her hoch
3. Entferne das Rückgehäuse vollständig

Schritt 4: MicroSD-Kartenleser entfernen (falls vorhanden)

1. Verwende einen JIS 000 Schraubendreher für die 3,1mm Schraube des microSD-Kartenlesers
2. Löse vorsichtig das Flexkabel unter dem Sticker
3. Entferne den microSD-Kartenleser und lege ihn beiseite

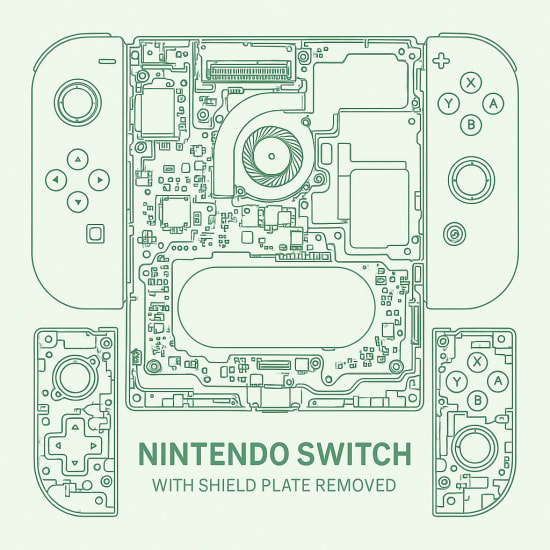

Schritt 5: Abschirmblech entfernen

Abschirmblech entfernen

Wichtiger Hinweis: Das Abschirmblech ist mit Wärmeleitpaste versehen, die erneuert werden muss.

1. Entferne sechs Kreuzschrauben vom Abschirmblech
2. Hebe das Abschirmblech vorsichtig ab
3. Achte auf die rosa Wärmeleitpaste - diese muss später erneuert werden

Schritt 6: Akku trennen (WICHTIG!)

Aus Sicherheitsgründen muss der Akku sofort getrennt werden.

1. Lokalisiere den Akkustecker auf der Hauptplatine
2. Verwende den Spudger, um den Akkustecker vorsichtig gerade nach oben zu heben
3. Trenne den Akkustecker vollständig von der Hauptplatine

Schritt 7: Kühlkörper entfernen (bei Bedarf)

Für besseren Zugang zum Gamecard Reader:

1. Entferne drei 3mm JIS 000 Schrauben vom Kühlkörper
2. Löse vorsichtig die Schaumstoffstreifen zwischen Lüfter und Kühlkörper
3. Hebe den Kühlkörper ab (du spürst eventuell minimal Widerstand durch die Wärmeleitpaste)

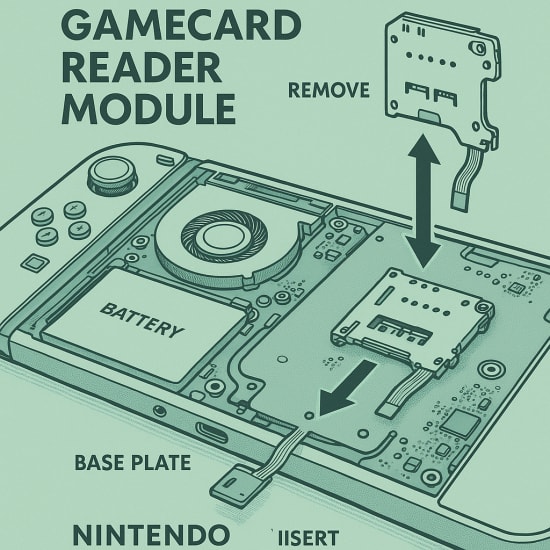

Schritt 8: Gamecard Reader Modul ausbauen

Gamecard Reader Modul ausbauen

Das Gamecard Reader Modul befindet sich als Daughterboard auf der Hauptplatine:

1. Lokalisiere das Gamecard Reader Modul mit der Kopfhörerbuchse
2. Klappe den Sicherungsbügel am ZIF-Verbinder mit einem Fingernagel hoch
3. Ziehe das Flachbandkabel vorsichtig mit der Pinzette horizontal heraus
4. Löse den Stecker am Kabel der Kopfhörerbuchse mit dem Spudger
5. Entferne drei Kreuzschrauben, die das Daughterboard befestigen
6. Nimm das defekte Modul vorsichtig heraus

Schritt 9: Neues Modul einsetzen

1. Setze das neue Gamecard Reader Modul in die richtige Position
2. Befestige es mit den drei Schrauben
3. Verbinde das Flachbandkabel und klappe den Sicherungsbügel herunter
4. Stecke den Kopfhörerbuchsen-Stecker wieder ein

Schritt 10: Wärmeleitpaste erneuern

Da das Abschirmblech entfernt wurde, muss die Wärmeleitpaste erneuert werden:

Alte Wärmeleitpaste entfernen

1. Verwende Isopropylalkohol (mindestens 90%ig) und ein fusselfreies Tuch
2. Reinige sowohl die CPU als auch das Abschirmblech gründlich
3. Entferne alle Rückstände der alten rosa Paste

Neue Wärmeleitpaste auftragen

1. Verwende hochwertige Wärmeleitpaste für das Abschirmblech
2. Trage eine dünne Schicht auf beide Oberflächen auf
3. Achte darauf, dass alle Kontaktflächen bedeckt sind

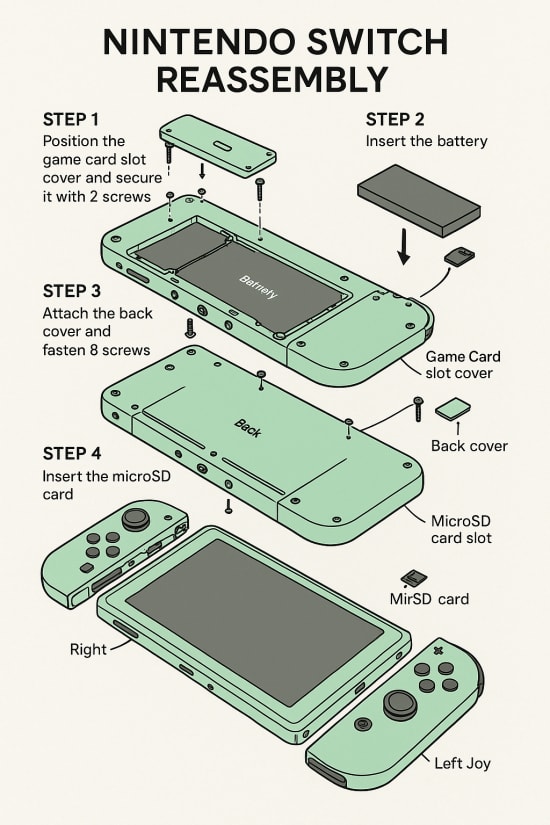

Schritt 11: Zusammenbau (in umgekehrter Reihenfolge)

Zusammenbau (in umgekehrter Reihenfolge)

Kühlkörper wieder einbauen

1. Setze den Kühlkörper mit der neuen Wärmeleitpaste wieder ein
2. Befestige ihn mit den drei Schrauben
3. Bringe die Schaumstoffstreifen wieder an

Abschirmblech montieren

1. Setze das Abschirmblech mit der neuen Wärmeleitpaste ein
2. Befestige es mit den sechs Kreuzschrauben

Akku wieder verbinden

1. Verbinde den Akkustecker wieder mit der Hauptplatine
2. Drücke ihn fest nach unten, bis er einrastet

MicroSD-Kartenleser einsetzen

1. Setze den microSD-Kartenleser wieder ein
2. Verbinde das Flexkabel und befestige es mit der Schraube

Gehäuse schließen

1. Lege die Rückabdeckung wieder auf
2. Verschraube alle Schrauben in umgekehrter Reihenfolge:

• • 1,6mm Schraube unter dem Aufsteller
  • Je eine 3,8mm Schraube an den Seiten
  • Zwei 2,5mm Schrauben an der Unterkante
  • Eine 2,5mm Schraube an der Oberkante
  • Vier 6,3mm Y00-Schrauben auf der Rückseite

Joy-Cons wieder anbringen

1. Schiebe beide Joy-Con Controller wieder auf die Konsole
2. Höre auf das Klick-Geräusch, das bestätigt, dass sie richtig eingerastet sind

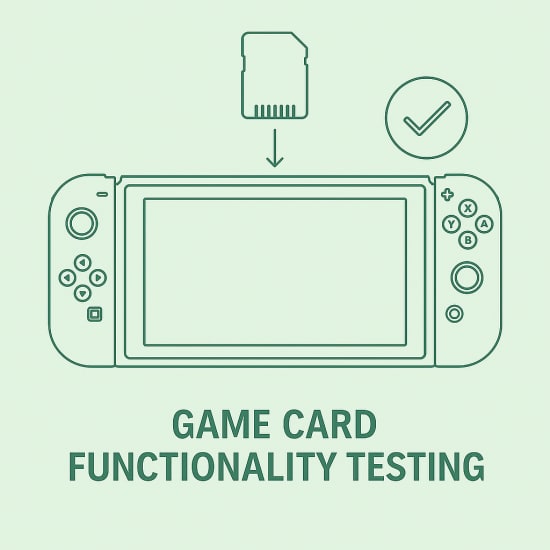

Schritt 12: Funktionstest nach der Reparatur

Funktionstest nach der Reparatur

Nachdem die Reparatur abgeschlossen ist, führe folgende Tests durch:

Grundfunktionen testen

1. Schalte die Nintendo Switch ein über den Power-Button
2. Warte, bis das System vollständig hochgefahren ist
3. Überprüfe, ob alle Menüs normal funktionieren

Gamecard Reader testen

1. Stecke eine Spielkarte ein und achte auf den Federmechanismus
2. Prüfe, ob das Spiel erkannt wird und im Hauptmenü angezeigt wird
3. Starte das Spiel, um sicherzustellen, dass es ordnungsgemäß lädt
4. Teste mit mehreren verschiedenen Spielkarten, falls verfügbar

Kopfhörerbuchse testen

1. Stecke Kopfhörer in die 3,5mm Buchse ein
2. Teste die Audioausgabe bei verschiedenen Lautstärken
3. Achte auf Störgeräusche oder Aussetzer

Schritt 13: Troubleshooting - Häufige Probleme nach der Reparatur

Troubleshooting - Häufige Probleme nach der Reparatur

Problem: Nintendo Switch geht nicht an

Mögliche Ursachen und Lösungen:

• Akkustecker nicht richtig verbunden: Prüfe die Verbindung und drücke sie fest an
• Akku vollständig entladen: Lade die Konsole mindestens 30 Minuten
• Power-Reset durchführen: Halte den Power-Button 12-20 Sekunden gedrückt

Problem: Spiele werden immer noch nicht erkannt

Mögliche Ursachen und Lösungen:

• Ersatzteil nicht kompatibel: Modellnummer der Switch prüfen
• Flexkabel nicht richtig verbunden: Überprüfe alle Kabelverbindungen am Gamecard Reader
• Sicherungsbügel nicht geschlossen: Stelle sicher, dass der ZIF-Connector richtig geschlossen ist
• Spielkarten verschmutzt: Reinige die Kontakte der Spielkarten mit Isopropylalkohol

Problem: Kopfhörerbuchse funktioniert nicht

Mögliche Ursachen und Lösungen:

• Kopfhörerstecker nicht verbunden: Prüfe die Verbindung des Kopfhörer-Flexkabels
• Defekte Kopfhörer: Teste mit verschiedenen Kopfhörern
• Systemupdate erforderlich: Führe ein Systemupdate durch

Problem: Konsole überhitzt oder ist laut

Mögliche Ursachen und Lösungen:

• Wärmeleitpaste nicht richtig aufgetragen: Öffne die Konsole erneut und korrigiere die Wärmeleitpaste
• Kühlkörper nicht richtig befestigt: Überprüfe die Schrauben des Kühlkörpers
• Lüfter blockiert: Stelle sicher, dass der Lüfter frei beweglich ist

Schritt 14: Vorbeugende Maßnahmen und Wartung

Spielkarten-Pflege

• Halte Spielkarten sauber und trocken
• Verwende keine scharfen Gegenstände im Kartenslot
• Stecke Karten gerade ein und nicht schief

Kopfhörerbuchsen-Pflege

• Vermeide das Einstecken schmutziger Stecker
• Verwende Druckluft zur gelegentlichen Reinigung
• Stecke Kopfhörer vorsichtig ein ohne Gewalt anzuwenden

Allgemeine Konsolenpflege

• Vermeide Stürze und Stöße der Konsole
• Halte die Konsole trocken und fern von Feuchtigkeit
• Führe regelmäßige Systemupdates durch

Schritt 15: Wichtige Tipps für eine erfolgreiche Reparatur

Wichtige Tipps für eine erfolgreiche Reparatur

Vor der Reparatur

• Erstelle ein Backup deiner Spielstände, falls möglich
• Dokumentiere die Schraubenpositionen mit Fotos
• Arbeite in Ruhe und setze dich nicht unter Zeitdruck

Während der Reparatur

• Verwende niemals Gewalt - wenn etwas nicht geht, überprüfe deine Schritte
• Halte deinen Arbeitsplatz sauber und organisiert
• Mache Pausen, wenn du müde wirst

Nach der Reparatur

• Teste alle Funktionen gründlich, bevor du die Reparatur als abgeschlossen betrachtest
• Bewahre alte Teile auf, falls du sie zurücktauschen musst
• Dokumentiere deine Reparatur für zukünftige Referenz

Wann solltest du einen Profi aufsuchen?

Suche professionelle Hilfe, wenn:

• Du dir bei einem Schritt unsicher bist
• Die Konsole nach der Reparatur nicht funktioniert
• Du Schäden an der Hauptplatine vermutest
• Die Garantie noch gültig ist (Nintendo repariert z.B. Joy-Con-Probleme kostenlos)

Fazit

Mit dieser ausführlichen Anleitung und unserem Ersatzteil-Set kannst du das Nintendo Switch Softwarekartenleser-Modul mit Kopfhörerbuchse erfolgreich austauschen.

Die Reparatur erfordert Geduld und Sorgfalt, ist aber auch für technik-affine Anfänger durchaus machbar.

Denke immer daran:

• Die Reparatur erfolgt auf eigene Verantwortung.
• Nimm dir ausreichend Zeit und arbeite sorgfältig
• Bei Unsicherheiten ist es immer besser, professionelle Hilfe zu suchen.

Mit der erfolgreichen Reparatur kannst du deine Nintendo Switch wieder voll nutzen und sparst im Vergleich zu einer Neuanschaffung erhebliche Kosten.

Viel Erfolg bei deiner Reparatur!

Freut uns, dass wir zusammen repariert haben!
