Galaxy S10 Display Reparaturanleitung

Schritt-für-Schritt-Anleitung: Samsung Galaxy S10 Display wechseln

Das Display bei deinem Galaxy S10 ist gesprungen, hat Pixelfehler oder der Touchscreen reagiert nicht wie er soll? Mit unserer einfachen Schritt-für-Schritt-Anleitung begleiten wir dich sicher ans Ziel, um dein Display auszutauschen. Ein neues Samsung Galaxy S10 Display und alle benötigten Werkzeuge findest du bei uns im Shop und kannst direkt mit deiner Reparatur beginnen.

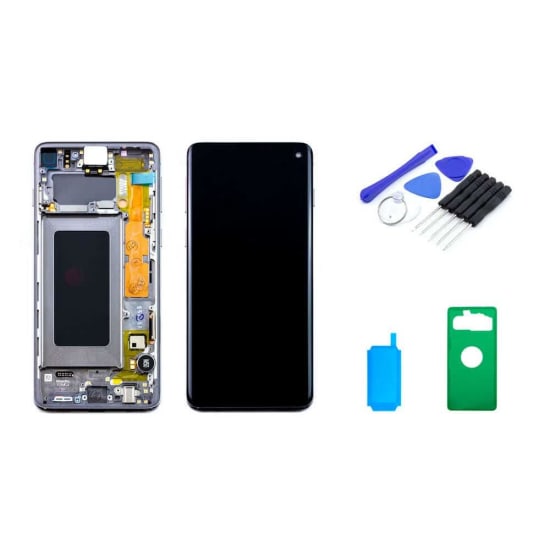

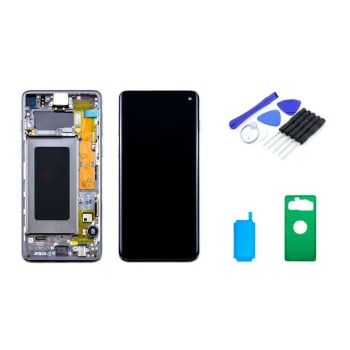

Werkzeug

Neben einem neuen Galaxy S10 Display benötigst du noch folgende Werkzeuge und Tools: einen Föhn, einen Saugnapf, Kunststoff-Spudger und Plektren, eine Pinzette und einen Kreuzschlitzschraubendreher. Eine dünne Spielkarte kann dir ebenfalls bei der Reparatur helfen. Zudem benötigst du Klebestreifen oder  Flüssigkleber um am Ende das Backcover wieder anzukleben.

Schritt 1: Samsung Galaxy S10 öffnen

Samsung Galaxy S10 öffnen

Wir empfehlen dir, deinen Akku zunächst zu entladen, bevor du mit der Reparatur beginnst. Schalte zu Beginn der Reparatur dein Galaxy S10 aus und entnimm die SIM-Karte. Erwärme nun das Backcover mit dem Föhn, um den Kleber am Rand zu lösen. Anschließend platzierst du den Saugnapf auf dem Backcover und hebst es vorsichtig an. Führe nun das Plektrum zwischen Backcover und Rahmen. Eine Karte kann dir dabei helfen, das Backcover abzusichern, damit es nicht zurück in den Rahmen fällt. Fahre vorsichtig mit dem Plektrum am Rand entlang und löse das Backcover ab.

- Dieser Vorgang kann etwas Zeit in Anspruch nehmen. Damit du das S10 Display und Backcover nicht beschädigst, sei hier besonders vorsichtig.

Schritt 2: Abdeckungen und Galaxy S10 Akku entfernen

Sobald du das Backcover abgenommen hast, entfernst du die Kreuzschrauben auf den Abdeckungen mit der NFC-Antenne und nimmst diese heraus. Am besten sortierst du dir alle entnommenen Schrauben, damit du beim Zusammenbau nicht durcheinander kommst. Löse jetzt die Flexverbindung des Akkus zum Mainboard. So kann kein Strom mehr fließen und es kommt nicht zu einem Kurzschluss im Gerät. Der Akku ist im Gerät verklebt, daher empfiehlt es sich den Kleber kurz von der Displayseite zu erwärmen, damit du den Akku leichter herauslösen kannst. Mit einem dünnen Tool oder einer Karte gehst du unter den Akku und hebst ihn vorsichtig heraus. Achte darauf, dass du den Akku nicht aus Versehen anstichst oder zu sehr verbiegst, dass er beschädigt wird.

Schritt 3: Mainboard, Frontkamera, Audiobuchse, Hörmuschel und Vibrationsmotor ausbauen

Wenn der Akku herausgenommen ist, löst du die Display-, Frontkamera und Audiobuchsenverbindung vom Mainboard. Mit einer Pinzette kannst du nun die Frontkamera herausnehmen. Hebe vorsichtig die Hauptplatine aus dem Gerät heraus. Mit einem Spudger kannst du nun Audiobuchse, Hörmuschel und Vibrationsmotor herausnehmen. Wenn dein neues Display bereits mit einem Rahmen geliefert wird, fahre bitte mit Schritt 6 fort. Wenn du nur die Displayeinheit hast, fahre mit Schritt 4 fort.

Schritt 4: Kaputtes Galaxy S10 Display entfernen

Jetzt erwärmst du das Display mit dem Föhn. Sollte dein Glas sehr zersplittert sein, empfehlen wir dir das Display mit Klebeband abzudecken, so kann der Saugnapf besser haften. Platziere den Saugnapf auf dem Display und hebe es an. Wie beim Backcover fährst du mit dem Plektrum oder einer Karte am Rand entlang und löst das Display vom Rahmen. Entferne anschließend alle Klebereste vom Rahmen.

Schritt 5: Neues Galaxy S10 Display anbringen

Bringe jetzt den neuen Kleber für dein neues Galaxy S10 Display auf dem Rahmen an. Verwende dafür eine Klebefolie oder geeigneten Flüssigkleber. Platziere nun das Display und drücke es vorsichtig fest. Verwende nicht zu viel Kraft, da ansonsten dein neues Display platzen kann. Wenn du Flüssigkleber verwendest, solltest du dein Handy zunächst eine kurze Zeit liegen und trocknen lassen.

Schritt 6: Mainboard, Frontkamera, Audiobuchse, Hörmuschel und Vibrationsmotor einsetzen

Setze nun Hörmuschel, Vibrationsmotor und Audiobuchse an ihren Platz. Lege anschließend das Mainboard wieder ein und verbinde die Flexverbindungen. Jetzt kannst du die Frontkamera wieder an ihrem Platz einlegen und mit dem Mainboard verbinden.

Schritt 7: Akku und Abdeckungen einsetzen

Verklebe deinen Galaxy S10 Akku im Gerät. Hierfür kannst du auch doppelseitige Klebestreifen verwenden, wenn du keinen Akkukleber zur Hand hast. Verbinde den Akku mit dem Mainboard. Lege jetzt die Abdeckung mit der NFC-Antenne wieder ein und befestige die Schrauben.

Schritt 8: Galaxy S10 verschließen

Trage den Backcover-Kleber auf den Rahmen auf und drücke es vorsichtig auf den Rahmen. Verwende nicht zu viel Kraft beim Drücken, da ansonsten Backcover und/oder Display kaputtgehen können. GESCHAFFT! Du hast erfolgreich das Backcover deines Samsung Galaxy S10 repariert!
