Repariere dein Apple iPhone 6 einfach selbst
Hast du schlechten, gar keinen oder gestörten Wlan Empfang auf deinem Apple iPhone 6 ? Lässt sich das Wifi/Wlan nicht mehr anschalten oder aktivieren? Wird dein Telefon nicht mehr richtig geortet und du hast keinen GPS-Empfang mehr? Du kannst dein Apple iPhone 6 nicht mehr per Bluetooth verbinden? Das kann daran liegen, dass dein Wlan-Modul, GPS oder Bluetooth Antenne kaputt ist oder du einen Softwarefehler hast. Hier kannst du deinen Wlan/GPS/Bluetooth-Fehler von deinem Apple iPhone 6 schnell und günstig selbst beheben. Kaufe Ersatzteile für dein Apple iPhone 6 und repariere mit Hilfe von Videoanleitungen selbst. Bitte beachten: Smartphonehersteller stellen meist keine Original-Ersatzteile zur Verfügung. Daher listen wir immer einen sowohl guten als auch preiswerten Nachbau. Die Angaben sind ohne Gewähr.
Bildanleitung Selbstreparatur: Apple iPhone 6 W-Lan, GPS, Bluetooth
-
iPhone 6 WiFi & GPS selbst reparieren
Mit dieser Schritt für Schritt Anleitung kannst du selbst dein WiFi- & GPS - Modul wechseln.
-
Das benötigst du für die GPS / WiFi Reparatur
Als Ersatzteil benötigt ihr ein iPhone 6 GPS und WiFi Antennenkabel, sowie das dazugehörige Modul. Außerdem benötigt ihr folgende Werkzeuge: einen Phillips Schraubenzieher, einen Pentalobe Schraubenzieher, einen Spudge, einen Saugnapf, ein Plektrum und ggf. eine Pinzette. Bitte schalte dein iPhone 6 vor der Reparatur aus.
-
Schritt 1:
Entfernung der GehäuseschraubenUm das iPhone 6 zu öffnen musst du zuerst die Gehäuseschrauben entfernen. Dafür verwendest du einen Pentalobe-Schraubendrehe. Die beiden Pentalobe-Schrauben befinden sich rechts und links neben der Ladebuchse. Schraube sie komplett heraus und lege sie zusammen beiseite.
-
Schritt 2:
Anhebung des DisplaysLege den Saugnapf direkt über den Home Button und ziehe vorsichtig daran. Falls nötig, kannst du ein Plastik-Plektrum als Hilfe unter die Scheibe schieben, sobald sich diese anhebt. Arbeite mit den Fingern um alle Kanten des Displays, um es gleichmäßig anzuheben. Achte darauf das iPhone 6 Display nicht zu weit aufzuklappen.
-
Schritt 3:
Entfernung der Adeckung der DisplaykontakteZuerst löst du die 1,8 mm große und danach zwei 1,3 mm große Schrauben – Jetzt löst du die 3,1 mm große und noch eine 1,3 mm große Schraube. Du entfernst die Abdeckung der Displaykontakte.
-
Schritt 4:
Trennung der DisplaykontakteMit dem Spudger löst du die 4 Kontaktverbindungen.
-
Schritt 5:
SIM Slot entfernenUm den SIM Slot zu öffnen benötigst du ein dünnes Stück Metall, welches du leicht hineindrückst. Der Karten-Slot öffnet sich und kann entnommen werden.
-
Schritt 6:
Akkuabdeckung entfernenBevor du die GPS und WiFi Ersatzteile einbauen kannst, löst du die 3,2 mm und die 2,3 große Phillips Schrauben der Akku-Abdeckung.
-
Schritt 7:
Akku-Flexverbindung lösenMit dem Spudger löst du die Akku-Flexverbindung.
-
Schritt 8:
Antennenkabel lösenMit der Pinzette löst du das Antennenkabel vorsichtig ab.
-
Schritt 9:
Abdeckung der Power-Button Verbindung öffnenJetzt entferne zwei weitere Phillips Schrauben. Zuerst die 2,9 mm große und danach die 2,2 mm große Schraube.
-
Schritt 10:
Power-Button Verbindung trennenMit dem Spudger löst du die zwei Flex-Verbindungen.
-
Schritt 11:
Verschraubung der GPS- / WiFi - Antenne lösenDu entfernst die beiden 2,1 mm großen Phillips Schrauben, danach die 1,4 mm große Phillips Schraube und abschließend noch eine 1,5 mm große Phillips Schraube.
-
Schritt 12:
WiFi- Modul entfernenNun kannst du das iPhone 6 WiFi- Modul mit der Pinzette entfernen.
-
Schritt 13:
WiFi Erdungsspange lösenJetzt entfernst du zwei 1,6 mm große Phillips Schrauben und entfernen den Erdungswinkel.
-
Schritt 14:
Platinenbefestigung lösenEntferne die 1,3 mm große Schraube am Mittelrahmen. Außerdem löst du die 2,6 mm große Schraube - ehe du auch die Halterung der Schraube entfernst.
-
Schritt 15:
Verbindung Antenne / Platine lösenNun entfernst du die 1,2 mm große Schraube und löst auch hier die Halterung der Schraube.
-
Schritt 16:
Kamera-Verbindung lösenMit dem Spudger löst du die Flex-Verbindung.
-
Schritt 17:
1. Verschraubung der Platine lösenJetzt löst du zuerst die 1,9 mm große Phillips Schraube.
-
Schritt 18:
2. Verschraubung der Platine lösenDann löst du eine 2,3 mm große Abstands-Schraube.
-
Schritt 19:
3. Verschraubung der Platine lösenSchließlich löst du noch eine 1,9 mm große phillips Schraube.
-
Schritt 20:
Logicboard entfernenNun kannst du das Logicboard vorsichtig herausheben.
-
Schritt 21:
Lösen der AntennenkabelAuf der Rückseite des Logicboards befinden sich die GPS und WiFi Antennenkabel, die du mit dem Spudger ablöst.
-
Schritt 22:
Neues GPS und WiFi Antennenkabel befestigenJetzt befestigst du die neuen GPS und WiFi Antennenkabel mit einer Pinzette.
-
Schritt 23:
Logicboard einsetzenWendet das Logicboard und legt es wieder in das iPhone 6 ein. Nun habt ihr erfolgreich das GPS / WiFi Modul gewechselt und müsst nur noch das iPhone 6 zusammenbauen. Den genauen Zusammenbau könnt ihr euch mit iPhone 6 GPS / WiFi Video genauer anschauen.
Entfernung der Gehäuseschrauben Schritt 2:
Anhebung des Displays Schritt 3:
Entfernung der Adeckung der Displaykontakte Schritt 4:
Trennung der Displaykontakte Schritt 5:
SIM Slot entfernen Schritt 6:
Akkuabdeckung entfernen Schritt 7:
Akku-Flexverbindung lösen Schritt 8:
Antennenkabel lösen Schritt 9:
Abdeckung der Power-Button Verbindung öffnen Schritt 10:
Power-Button Verbindung trennen Schritt 11:
Verschraubung der GPS- / WiFi - Antenne lösen Schritt 12:
WiFi- Modul entfernen Schritt 13:
WiFi Erdungsspange lösen Schritt 14:
Platinenbefestigung lösen Schritt 15:
Verbindung Antenne / Platine lösen Schritt 16:
Kamera-Verbindung lösen Schritt 17:
1. Verschraubung der Platine lösen Schritt 18:
2. Verschraubung der Platine lösen Schritt 19:
3. Verschraubung der Platine lösen Schritt 20:
Logicboard entfernen Schritt 21:
Lösen der Antennenkabel Schritt 22:
Neues GPS und WiFi Antennenkabel befestigen Schritt 23:
Logicboard einsetzen
iPhone 6 WiFi & GPS selbst reparieren
Mit dieser Schritt für Schritt Anleitung kannst du selbst dein WiFi- & GPS - Modul wechseln.

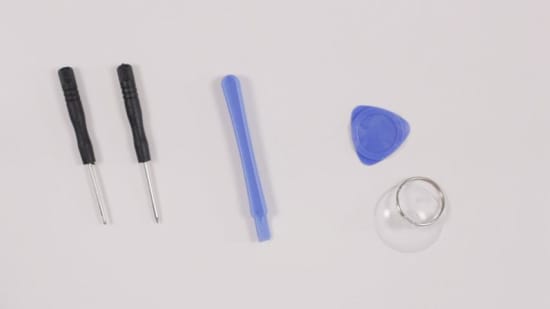

Das benötigst du für die GPS / WiFi Reparatur
Als Ersatzteil benötigt ihr ein iPhone 6 GPS und WiFi Antennenkabel, sowie das dazugehörige Modul. Außerdem benötigt ihr folgende Werkzeuge: einen Phillips Schraubenzieher, einen Pentalobe Schraubenzieher, einen Spudge, einen Saugnapf, ein Plektrum und ggf. eine Pinzette. Bitte schalte dein iPhone 6 vor der Reparatur aus.

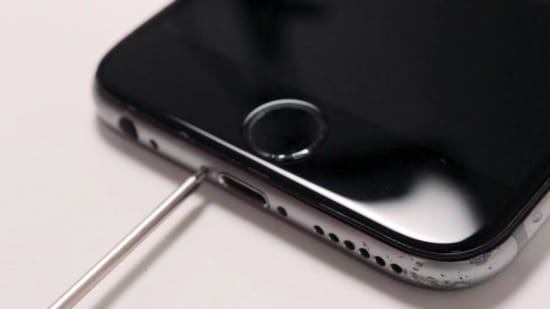

Schritt 1: Entfernung der Gehäuseschrauben
Um das iPhone 6 zu öffnen musst du zuerst die Gehäuseschrauben entfernen. Dafür verwendest du einen Pentalobe-Schraubendrehe. Die beiden Pentalobe-Schrauben befinden sich rechts und links neben der Ladebuchse. Schraube sie komplett heraus und lege sie zusammen beiseite.

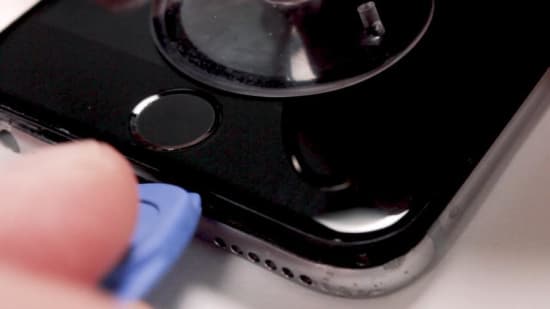

Schritt 2: Anhebung des Displays
Lege den Saugnapf direkt über den Home Button und ziehe vorsichtig daran. Falls nötig, kannst du ein Plastik-Plektrum als Hilfe unter die Scheibe schieben, sobald sich diese anhebt. Arbeite mit den Fingern um alle Kanten des Displays, um es gleichmäßig anzuheben. Achte darauf das iPhone 6 Display nicht zu weit aufzuklappen.

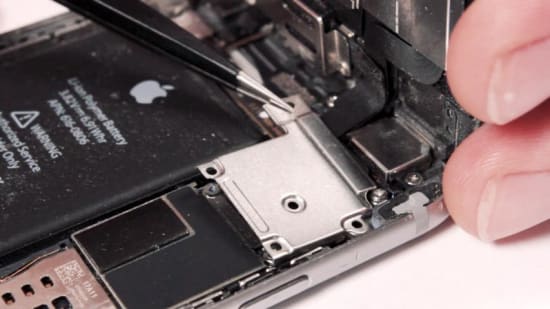

Schritt 3: Entfernung der Adeckung der Displaykontakte
Zuerst löst du die 1,8 mm große und danach zwei 1,3 mm große Schrauben – Jetzt löst du die 3,1 mm große und noch eine 1,3 mm große Schraube. Du entfernst die Abdeckung der Displaykontakte.

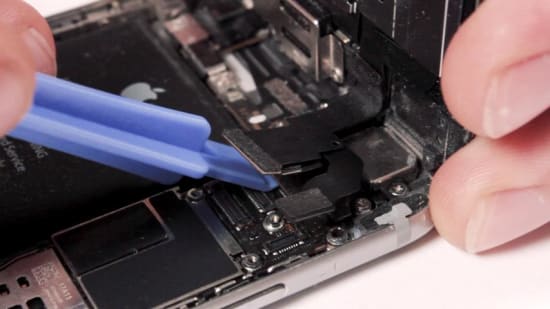

Schritt 4: Trennung der Displaykontakte
Mit dem Spudger löst du die 4 Kontaktverbindungen.

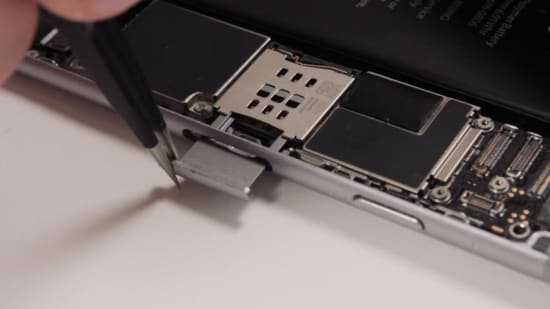

Schritt 5: SIM Slot entfernen
Um den SIM Slot zu öffnen benötigst du ein dünnes Stück Metall, welches du leicht hineindrückst. Der Karten-Slot öffnet sich und kann entnommen werden.

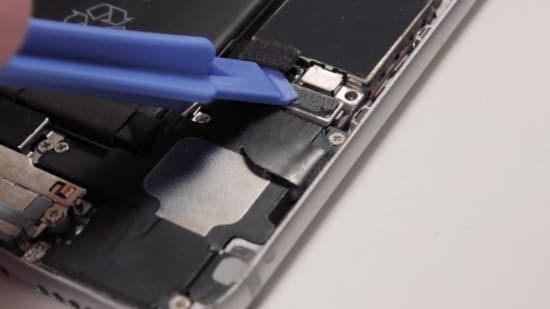

Schritt 6: Akkuabdeckung entfernen
Bevor du die GPS und WiFi Ersatzteile einbauen kannst, löst du die 3,2 mm und die 2,3 große Phillips Schrauben der Akku-Abdeckung.
Schritt 7: Akku-Flexverbindung lösen
Mit dem Spudger löst du die Akku-Flexverbindung.

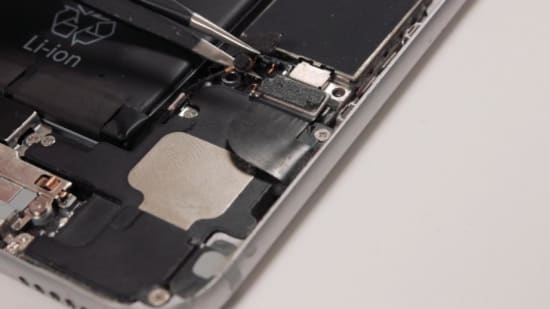

Schritt 8: Antennenkabel lösen
Mit der Pinzette löst du das Antennenkabel vorsichtig ab.

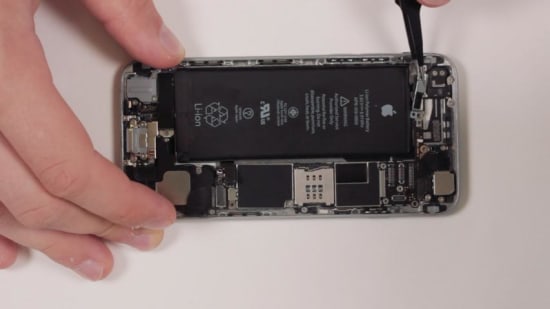

Schritt 9: Abdeckung der Power-Button Verbindung öffnen
Jetzt entferne zwei weitere Phillips Schrauben. Zuerst die 2,9 mm große und danach die 2,2 mm große Schraube.

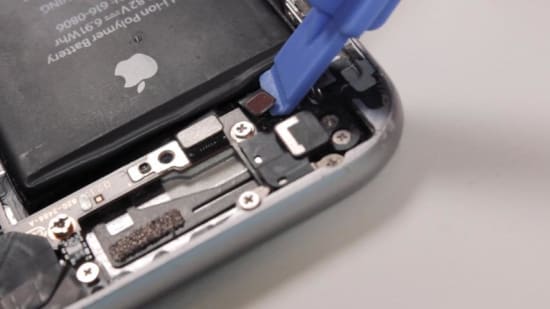

Schritt 10: Power-Button Verbindung trennen
Mit dem Spudger löst du die zwei Flex-Verbindungen.
Schritt 11: Verschraubung der GPS- / WiFi - Antenne lösen
Du entfernst die beiden 2,1 mm großen Phillips Schrauben, danach die 1,4 mm große Phillips Schraube und abschließend noch eine 1,5 mm große Phillips Schraube.

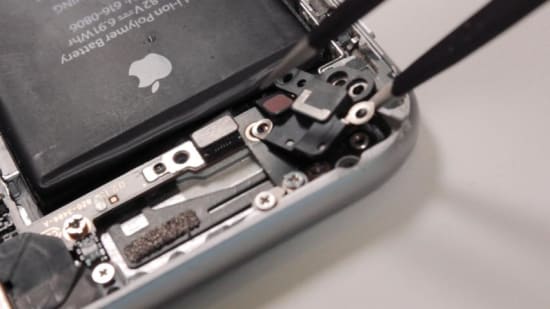

Schritt 12: WiFi- Modul entfernen
Nun kannst du das iPhone 6 WiFi- Modul mit der Pinzette entfernen.

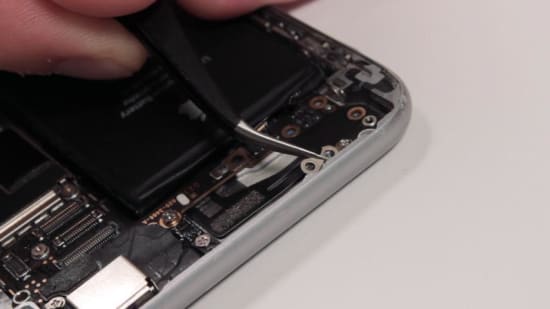

Schritt 13: WiFi Erdungsspange lösen
Jetzt entfernst du zwei 1,6 mm große Phillips Schrauben und entfernen den Erdungswinkel.
Schritt 14: Platinenbefestigung lösen
Entferne die 1,3 mm große Schraube am Mittelrahmen. Außerdem löst du die 2,6 mm große Schraube - ehe du auch die Halterung der Schraube entfernst.

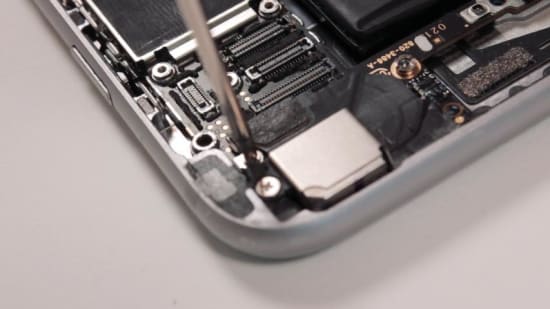

Schritt 15: Verbindung Antenne / Platine lösen
Nun entfernst du die 1,2 mm große Schraube und löst auch hier die Halterung der Schraube.

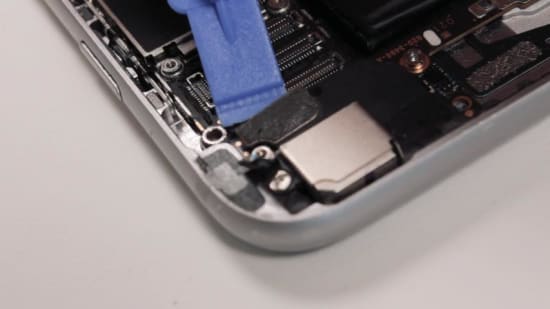

Schritt 16: Kamera-Verbindung lösen
Mit dem Spudger löst du die Flex-Verbindung.

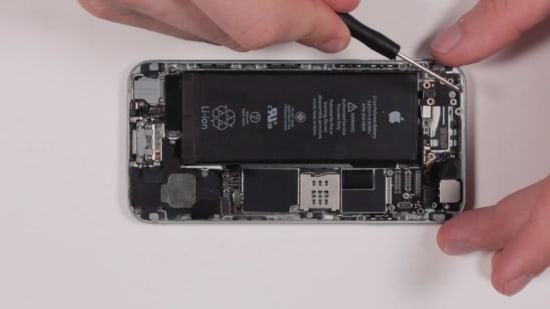

Schritt 17: 1. Verschraubung der Platine lösen
Jetzt löst du zuerst die 1,9 mm große Phillips Schraube.

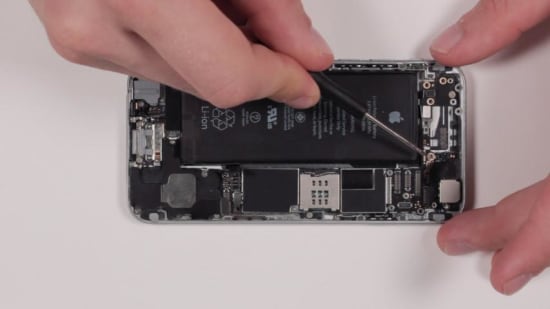

Schritt 18: 2. Verschraubung der Platine lösen
Dann löst du eine 2,3 mm große Abstands-Schraube.

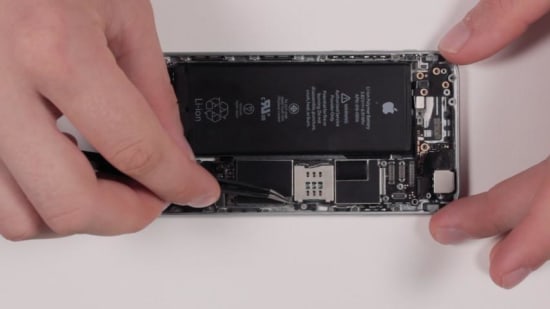

Schritt 19: 3. Verschraubung der Platine lösen
Schließlich löst du noch eine 1,9 mm große phillips Schraube.

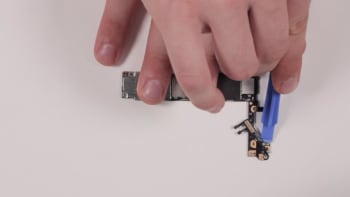

Schritt 20: Logicboard entfernen
Nun kannst du das Logicboard vorsichtig herausheben.
Schritt 21: Lösen der Antennenkabel
Auf der Rückseite des Logicboards befinden sich die GPS und WiFi Antennenkabel, die du mit dem Spudger ablöst.

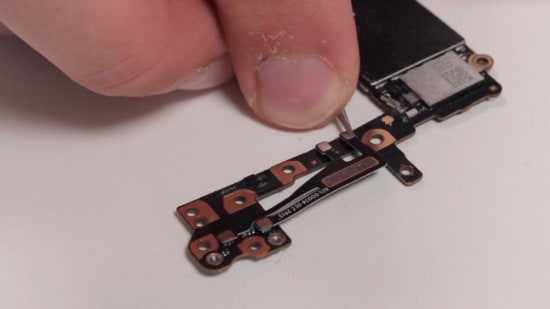

Schritt 22: Neues GPS und WiFi Antennenkabel befestigen
Jetzt befestigst du die neuen GPS und WiFi Antennenkabel mit einer Pinzette.

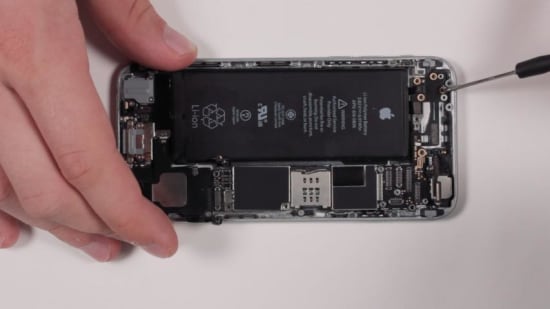

Schritt 23: Logicboard einsetzen
Wendet das Logicboard und legt es wieder in das iPhone 6 ein. Nun habt ihr erfolgreich das GPS / WiFi Modul gewechselt und müsst nur noch das iPhone 6 zusammenbauen. Den genauen Zusammenbau könnt ihr euch mit iPhone 6 GPS / WiFi Video genauer anschauen.
Informationen
Der WLAN-Empfang auf deinem iPhone 6 ist eingeschränkt? Das GPS funktioniert nicht mehr? Wenngleich eingeschränkter WLAN-Empfang mehrere Ursachen haben kann, kann der Wechsel von GPS Modul und Wifi-Antenne deines iPhone 6 die Lösung sein. Dein Smartphone zeigt deinen Standort kilometerweit von deiner tatsächlichen Position an? Ein Tausch von GPS Modul und Wifi-Antenne deines iPhone 6 ist angesagt! Hier findest du sowohl Anleitung als auch Ersatzteil und Werkzeug für die Reparatur deines iPhone 6! Viel Erfolg beim Reparieren!
