iPhone 13 Lautsprecher Reparaturanleitung

iPhone 13 Lautsprecher wechseln - Schritt-für-Schritt Anleitung

Diese umfassende Anleitung hilft dabei, den defekten Lautsprecher ihres iPhone 13 professionell zu ersetzen. Mit der richtigen Vorbereitung und sorgfältigem Vorgehen können auch Anfänger die Reparatur erfolgreich durchführen.

Grundlegende Informationen und Voraussetzungen

Der Austausch des unteren Hauptlautsprechers beim iPhone 13 ist eine mittelschwere Reparatur, die etwa 45-60 Minuten dauert.

Der Lautsprecher ist für die Freisprechfunktion, Musikwiedergabe und Klingeltöne zuständig.

Bei ordnungsgemäßer Ausführung bleiben alle Ihre Daten erhalten, jedoch geht die IP68-Wasserschutzklasse nach dem Öffnen verloren.

Häufige Probleme beim iPhone 13 Lautsprecher

Der Lautsprecher kann verschiedene Defekte aufweisen, die eine Reparatur erforderlich machen:

• Kein Ton bei Musikwiedergabe oder Videos
• Verzerrte, knisternde oder kratzende Geräusche
• Sehr leise oder rauschende Tonwiedergabe
• Kompletter Tonausfall bei Anrufen im Lautsprechermodus
• Aussetzer oder intermittierende Tonprobleme

Vorbereitung und Sicherheitshinweise

Vor der Reparatur:

• Erstellen Sie unbedingt ein vollständiges Backup Ihrer Daten
• Entladen Sie den Akku auf unter 25% um Kurzschlüsse und Explosionsgefahr zu vermeiden
• Schalten Sie das iPhone vollständig aus
• Entfernen Sie die SIM-Karte aus dem SIM-Schlitten

Arbeitsplatz vorbereiten:

• Wählen Sie eine saubere, gut beleuchtete Arbeitsfläche
• Verwenden Sie eine stabile Unterlage, die nicht durch Hitze beschädigt werden kann
• Sorgen Sie für antistatische Bedingungen oder verwenden Sie ein Erdungsarmband
• Legen Sie alle Werkzeuge und das Ersatzteil bereit

Wichtige Sicherheitshinweise

• Das iPhone verliert nach dem Öffnen seine IP68-Wasserschutzklasse
• Erwärmen Sie das Gehäuse nie über 80°C um Schäden an Display und Akku zu vermeiden
• Fahren Sie mit Werkzeugen nicht tiefer als 5mm ins Gehäuse ein
• Verwenden Sie niemals Gewalt - Geduld verhindert Schäden

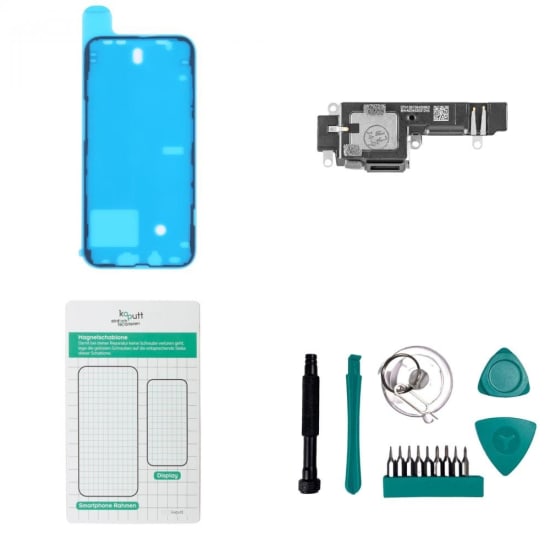

Benötigte Werkzeuge und Materialien

Benötigte Werkzeuge und Materialien

• iPhone 13 Lautsprecher
• Display-Kleber
• Pentalobe P2 Schraubendreher (6,8mm Schrauben)
• Y-Type Y000 Schraubendreher für kleine Schrauben
• Phillips PH00 Schraubendreher
• Heißluftfön oder Haartrockner
• Saugnapf oder Anti-Clamp Werkzeug
• Flache Kunststoff-Plektren (verschiedene Stärken)
• Spudger (Kunststoff-Hebelwerkzeug)
• Präzisions-Pinzette (antistatisch)
• Magnetische Schraubenmatte für Schraubenorganisation
• Permanentmarker zum Markieren der Plektren (3mm Strich)
• Durchsichtiges Klebeband für gerissene Displays
• Reinigungsalkohol (Isopropyl >90%) für Kleberückstände

Schritt 1: Gehäuse öffnen

Gehäuse öffnen

Display für Öffnung vorbereiten

Bei gerissenen Displays kleben Sie überlappende Streifen durchsichtiges Klebeband über die gesamte Displayfläche.

Markieren Sie ein Plektrum mit einem Permanentmarker 3mm von der Spitze entfernt. Dies verhindert das zu tiefe Eindringen ins Gehäuse.

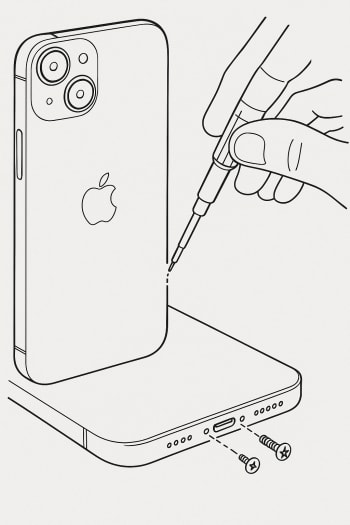

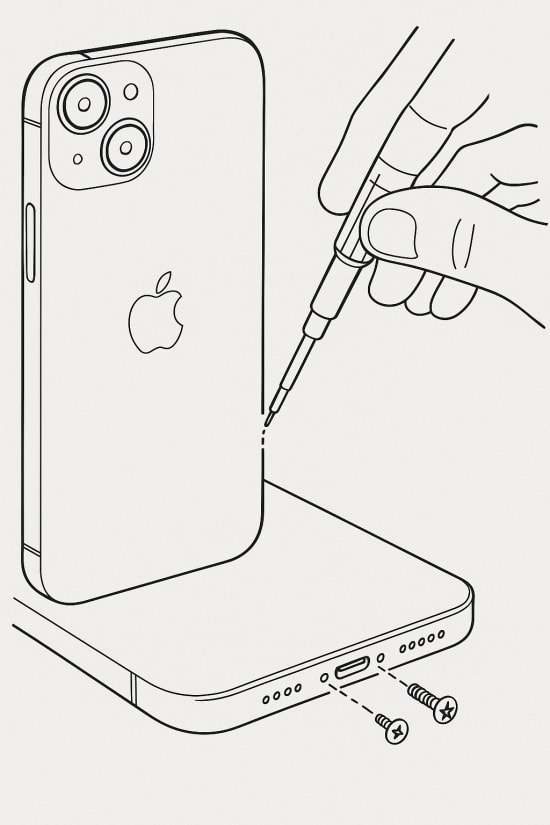

Pentalobe-Schrauben entfernen

Drehen Sie die beiden 6,8mm langen Pentalobe P2 Schrauben an der Unterkante des iPhone heraus.

Diese befinden sich links und rechts vom Lightning-Anschluss.

Sortieren Sie alle entnommenen Schrauben sorgfältig auf einer magnetischen Matte, da verschiedene Schrauben unterschiedliche Längen haben und nicht vertauscht werden dürfen.

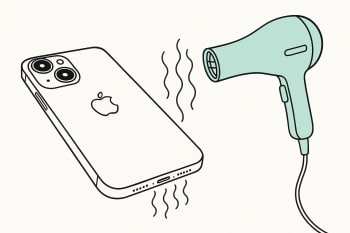

Kleber erwärmen

Erwärmen Sie die Unterkante des iPhone mit einem Haarfön oder Heißluftgerät für 90 Sekunden. Die optimale Temperatur liegt zwischen 60-70°C. Das Display sollte sich "etwas heiß" anfühlen, aber nicht unangenehm heiß. Dies löst den wasserdichten Displaykleber.

Display anheben

Setzen Sie einen Saugnapf am unteren Displayrand an, aber nicht direkt an der Kante.

Ziehen Sie gleichmäßig und fest nach oben, um einen schmalen Spalt zwischen Display und Gehäuse zu erzeugen.

Führen Sie gleichzeitig ein markiertes Plektrum in diesen Spalt unter die Kunststoffeinfassung - niemals direkt unter das Display.

Schritt 2: Display vollständig lösen

Display vollständig lösen

Rechte Kante bearbeiten

Erwärmen Sie die rechte Displaykante (Seite mit Einschalttaste) für 90 Sekunden.

Schieben Sie das Plektrum um die untere rechte Ecke und entlang der rechten Kante nach oben bis zur oberen rechten Ecke. Lassen Sie das Plektrum dort stecken.

Obere und linke Kante

Erwärmen Sie die Oberkante 90 Sekunden lang. Schieben Sie das Plektrum von der oberen rechten zur oberen linken Ecke.

Erwärmen Sie anschließend die linke Kante und setzen Sie ein zweites Plektrum in die untere linke Ecke ein.

Drehen Sie beide Plektren gleichzeitig, bis die linken Klips freigeben.

Display öffnen

Öffnen Sie das iPhone wie ein Buch von der rechten Seite hin. Klappen Sie das Display vorsichtig zur langen Seite hin auf und lehnen Sie es gegen einen stabilen Gegenstand. Achten Sie darauf, die Flexkabel nicht zu überlasten.

Schritt 3: Verbindungen trennen und Display entfernen

Verbindungen trennen und Display entfernen

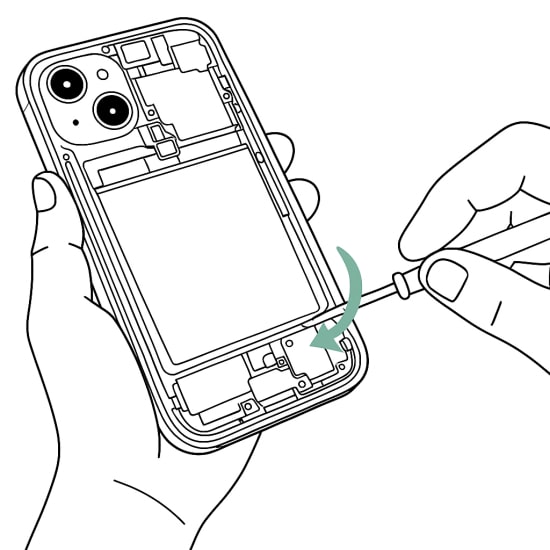

Akkuverbindung trennen

Entfernen Sie die drei 1,3mm Phillips-Schrauben der Akkuabdeckung.

Lösen Sie die Akkuabdeckung und trennen Sie den Akkustecker mit einem Spudger vom Logic Board.

Biegen Sie den Stecker leicht weg, damit er nicht versehentlich Kontakt macht.

Display-Konnektoren trennen

Lösen Sie den Displaykonnektor mit einem Spudger.

Entfernen Sie die Schrauben der Sensorabdeckung (eine 1,7mm Phillips, eine 1,3mm Phillips, eine 1,8mm Y000).

Klappen Sie die Abdeckung auf bis der kleine Clip an der Kante aushakt. Trennen Sie das Sensorkabel.

Display entfernen

Das Display kann nun vollständig entfernt und sicher zur Seite gelegt werden. Achten Sie darauf, die Kabel nicht zu beschädigen.

Schritt 4: Lautsprecher austauschen

Lautsprecher austauschen

Lautsprecher-Schrauben lösen

Entfernen Sie die vier 1,7mm Phillips-Schrauben, die den Lautsprecher befestigen.

Bei einigen Modellen sind es zwei größere und zwei kleinere Schrauben.

Notieren Sie sich die Position der verschiedenen Schraubentypen.

Lautsprecher entfernen

Der Lautsprecher ist zusätzlich mit einem Klebestreifen befestigt.

Schieben Sie ein Plektrum zwischen die Oberkante des Taptic Engine und den Klebestreifen.

Heben Sie den Lautsprecher vorsichtig aus seiner Position.

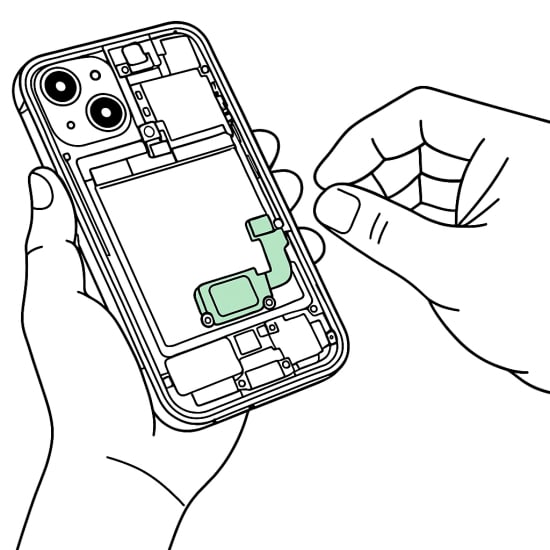

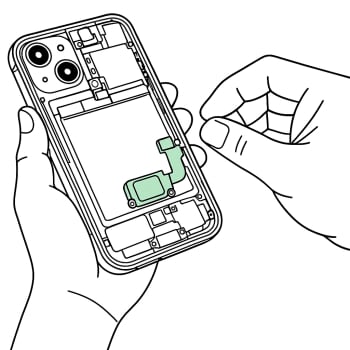

Neuen Lautsprecher einsetzen

Vergleichen Sie das neue Ersatzteil mit dem Original. Setzen Sie den neuen Lautsprecher in die korrekte Position ein und verschrauben Sie ihn mit den vier Schrauben in der ursprünglichen Anordnung.

Schritt 5: Funktionstest

Funktionstest

Schließen Sie temporär alle Konnektoren wieder an (Display, Sensoren, Akku).

Schalten Sie das iPhone ein und testen Sie den neuen Lautsprecher mit Musik, Videos und einem Testanruf.

Nur wenn der Test erfolgreich ist, fahren Sie mit dem endgültigen Zusammenbau fort.

Schritt 6: Endmontage

Endmontage

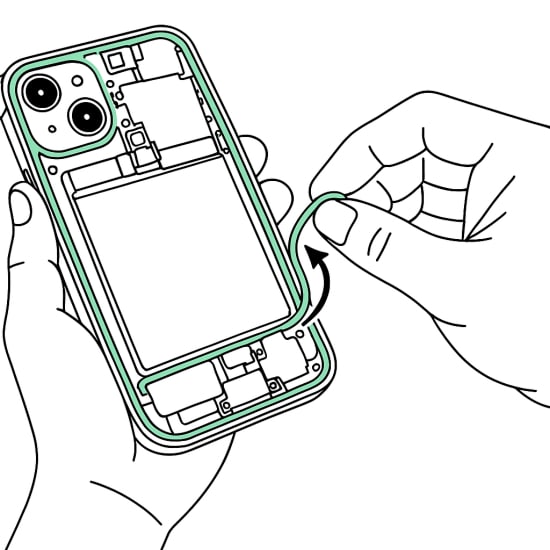

Display-Kleber erneuern

Entfernen Sie zunächst alle alten Klebereste mit einem Spudger und/oder einer Pinzette. Reinigen Sie die Flächen mit Isopropylalkohol.

Bringen Sie den neuen Kleberahmen sorgfältig an.

Display wieder einbauen

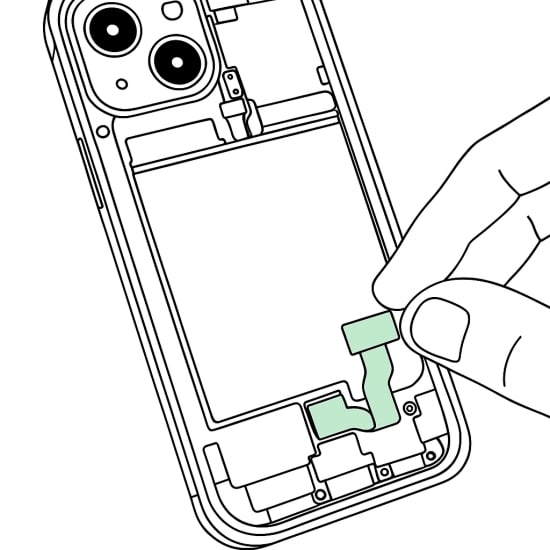

Schließen Sie zunächst alle Kabel an (Sensorkabel, Displaykabel).

Verbinden Sie den Akkustecker.

Bringen Sie alle Abdeckungen und Schrauben wieder an. Achten Sie auf die korrekte Schraubenverteilung.

Gehäuse verschließen

Entfernen Sie eventuelle Schutzfolien vom Gehäuserahmen.

Richten Sie das Display sorgfältig aus und drücken Sie es vorsichtig aber fest in das Gehäuse.

Es muss überall eben aufliegen.

Erwärmen Sie abschließend den Displayrand zur besseren Klebeverbindung.

Abschließende Schrauben

Setzen Sie die beiden Pentalobe-Schrauben an der Unterseite wieder ein.

Für optimale Klebeverbindung können Sie das iPhone min. 30 Minuten lang z.B. mit Büchern beschweren.

Schritt 7: Abschlusstest

Vollständige Prüfung des Lautsprechers

• Musikwiedergabe in verschiedenen Lautstärken testen
• Freisprechfunktion bei Anrufen prüfen
• Klingelton-Wiedergabe kontrollieren
• Balance zwischen oberem und unterem Lautsprecher testen

Schritt 8: Häufige Fehler und Troubleshooting

Schrauben-Probleme

• Niemals Schrauben vertauschen - verschiedene Längen können Platinen beschädigen
• Schrauben nur handfest anziehen, nicht überdrehen
• Bei Widerstand sofort stoppen und Position überprüfen

Kabel-Schäden

• Flexkabel niemals überdehnen oder knicken
• Konnektoren gerade und senkrecht abziehen/aufstecken
• Bei Widerstand nicht mit Gewalt arbeiten

Nach der Reparatur auftretende Probleme

Lautsprecher funktioniert nicht

• Alle Kabelverbindungen auf festen Sitz prüfen
• Akku-Konnektor kontrollieren
• WiFi-Antenne könnte beschädigt sein (bei Ohrlautsprecher-Problemen)

Ton verzerrt oder leise

• Lautsprechergitter auf Beschädigungen prüfen
• Softwareneustart durchführen
• Lautstärkeeinstellungen kontrollieren

Display-Probleme

• Sensorkabel korrekt angeschlossen?
• Display-Konnektoren fest verbunden?
• Schutzfolien vollständig entfernt?

Schritt 9: Wichtige Tipps für Anfänger

Vorbereitung ist alles

• Studieren Sie die gesamte Anleitung vor Beginn der Arbeit
• Arbeiten Sie niemals unter Zeitdruck
• Bei Unsicherheiten lieber pausieren und Hilfe suchen

Während der Reparatur

• Fotografieren Sie jeden Schritt für die Wiedermontage
• Verwenden Sie eine Schraubenmatte für perfekte Organisation
• Machen Sie regelmäßig Pausen bei komplexen Schritten

Sauberkeit

• Arbeitsplatz frei von Staub und Feuchtigkeit halten
• Fingerabdrücke auf Konnektoren vermeiden
• Werkzeuge regelmäßig reinigen

Dokumentation

• Schrauben-Positionen genau dokumentieren
• Bei Problemen Fotos für späteren Support machen
• Reparaturverlauf notieren

Schritt 10: Garantie und Support

Garantiehinweis

Die Apple-Garantie erlischt durch die Selbstreparatur.

Wichtige Informationen

Das iPhone 13 hat nach der Reparatur keinen Wasserschutz mehr. Die ursprüngliche IP68-Zertifizierung ist nicht mehr gültig. Schützen Sie Ihr Gerät vor Feuchtigkeit und verwenden Sie es nicht in feuchten Umgebungen.

Bei Problemen dokumentieren Sie die Probleme und verwendeten Ersatzteile für späteren Support.

Diese ausführliche Anleitung ermöglicht es Laien und Anfängern, die iPhone 13 Lautsprecher-Reparatur erfolgreich durchzuführen.

Mit der richtigen Vorbereitung, sorgfältigem Arbeiten und Beachtung aller Sicherheitshinweise sollte die Reparatur problemlos gelingen.

Bei erfolgreicher Durchführung haben Sie nicht nur Geld gespart, sondern auch wertvolle Reparaturkenntnisse erworben und einen Beitrag zum Umweltschutz geleistet.
