In dieser Reparaturanleitung zeigen wir dir, wie du dein Apple iPhone 6s Display einfach selbst tauschen kannst. Schritt-für-Schritt erfährst du, wie du beim Apple iPhone 6s Displaywechsel vorgehst und erhältst eine Auflistung aller benötigten Ersatzteile und Werkzeuge. Möchtest du doch nicht deine Handydisplay selbst wechseln, dann kannst du dein Apple iPhone 6s auch einfach von Profis reparieren lassen.
Bildanleitung Selbstreparatur: Apple iPhone 6s Display
-
Schritt für Schritt Anleitung: iPhone 6s Display Reparaturanleitung
In der folgenden DIY-Reparaturanleitung zeigen wir Dir, wie man mit etwas Geschick eigenhändig das defekte Display eines iPhone 6s austauschen kann.
-
Reparaturvorbereitung
Für diese Reparatur benötigst du das Ersatzteil (Display), einen Pentalobe Schraubenzieher, einen Kreuzschlitzschraubendreher, einen Saugnapf, einen Kunststoff Spudger, einen doppelseitigen Edelstahlopener und eine Pinzette. Für optimale Sicherheit rollst du zuerst die ESD - Matte aus und packSt das elastische Armband um dein Handgelenk. Für das Anschließen des Erdungskabels solltest du die ESD Handhabungsvorschriften beachten. Bitte schalte außerdem das Handy vor der Reparatur aus.
-
Schritt 1:
Pentalobe Schrauben entfernenAls erstes entfernst du die Pentalobe Schrauben mit dem Schraubenzieher. Diese befinden sich unten am Handyrahmen neben der Einkerbung für das Akku Ladegerät.
-
Schritt 2:
Handy öffnenJetzt positionierst du den Saugnapf auf dem Display oberhalb des Homebuttons und zieht daran, sodass es einen Spalt gibt zwischen Display und Gehäuse. In diesem Spalt platzierst du deinen Edelstahlopener / Spudger und gehst damit am Mittelrahmen entlang, sodass du das Display aufklappen kannst. Du kannst das Handy auch vorsichtig mit einem Fön erhitzen, sodass sich der Kleber unter dem Display löst.
-
Schritt 3:
Akkuflexkabel entfernenNun sollte dein Handy offen vor dir liegen. Jedoch lässt sich das Display noch nicht komplett entfernen. Jetzt entfernst du die Akku Flexverbindung und dafür löst du zwei Schrauben der unteren Abdeckplatte, welche sich neben dem Akku gerät befinden.
-
Schritt 4:
Weitere Flexkabel entfernenNun löst du vier weitere Schrauben der oberen Abdeckplatte neben dem Akkugerät und die drei darunterliegenden Flexkabel.
-
Schritt 5:
Sechs Schrauben entfernenNun kannst Du bereits das alte Display vom Gehäuse trennen und das Neue einbauen. Doch vorher entfernen wir sechs Schrauben am alten Display. Diese befinden sich seitlich links und rechts.
-
Schritt 6:
Homebutton Abdeckung entfernenNun entfernst du drei weitere Schrauben sowie die Homebutton Abdeckung.
-
Schritt 7:
Lösen der HörmuschelabdeckungJetzt entfernst du die drei Schrauben der Hörmuschelabdeckung sowie eine weitere Schraube.
-
Schritt 8:
Rückplatte und bestimme Funktionen entnehmenNun kann man die Rückplatte abnehmen. Nun wird der Homebutton, die Frontkamera sowie auch die Hörmuschel mithilfe des Spudgers, Opener und der Pinzette ausgebaut. Falls auf dem neuen Display Frontkamera und Homebutton nicht vormontiert sind, musst Du diese noch von dem defekten iPhone 6s Display lösen und entsprechend ummontieren.
-
Schritt 9:
Neues Display einbauenNun kannst Du das alte Display beiseite legen und das Neue ausbauen. Zuerst wird der Homebutton eingelegt, dann folgt die Abdeckung und danach werden wieder die sechs Schrauben befestigt. Dann wird die Homebutton Flexverbindung wie auch die Abdeckung mit den drei Schrauben eingesetzt. Nachdem die Schutzfolie für die Frontkamera entfernt wurde, kann diese sowie auch die Hörmuschel zusammen mit der Abdeckung eingesetzt werden. Abschließend die drei Flexkabel sowie auch die Akku Flexverbindung mit dem Gehäuse verbinden und alles wieder sorgfältig verschrauben.
Pentalobe Schrauben entfernen Schritt 2:
Handy öffnen Schritt 3:
Akkuflexkabel entfernen Schritt 4:
Weitere Flexkabel entfernen Schritt 5:
Sechs Schrauben entfernen Schritt 6:
Homebutton Abdeckung entfernen Schritt 7:
Lösen der Hörmuschelabdeckung Schritt 8:
Rückplatte und bestimme Funktionen entnehmen Schritt 9:
Neues Display einbauen
Schritt für Schritt Anleitung: iPhone 6s Display Reparaturanleitung
In der folgenden DIY-Reparaturanleitung zeigen wir Dir, wie man mit etwas Geschick eigenhändig das defekte Display eines iPhone 6s austauschen kann.
Reparaturvorbereitung
Für diese Reparatur benötigst du das Ersatzteil (Display), einen Pentalobe Schraubenzieher, einen Kreuzschlitzschraubendreher, einen Saugnapf, einen Kunststoff Spudger, einen doppelseitigen Edelstahlopener und eine Pinzette. Für optimale Sicherheit rollst du zuerst die ESD - Matte aus und packSt das elastische Armband um dein Handgelenk. Für das Anschließen des Erdungskabels solltest du die ESD Handhabungsvorschriften beachten. Bitte schalte außerdem das Handy vor der Reparatur aus.

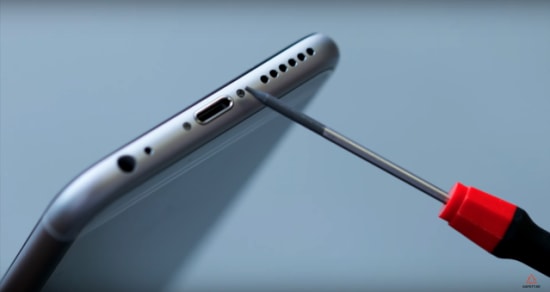

Schritt 1: Pentalobe Schrauben entfernen
Als erstes entfernst du die Pentalobe Schrauben mit dem Schraubenzieher. Diese befinden sich unten am Handyrahmen neben der Einkerbung für das Akku Ladegerät.

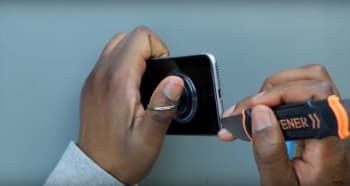

Schritt 2: Handy öffnen
Jetzt positionierst du den Saugnapf auf dem Display oberhalb des Homebuttons und zieht daran, sodass es einen Spalt gibt zwischen Display und Gehäuse. In diesem Spalt platzierst du deinen Edelstahlopener / Spudger und gehst damit am Mittelrahmen entlang, sodass du das Display aufklappen kannst. Du kannst das Handy auch vorsichtig mit einem Fön erhitzen, sodass sich der Kleber unter dem Display löst.

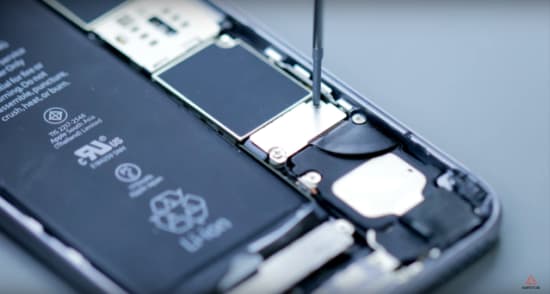

Schritt 3: Akkuflexkabel entfernen
Nun sollte dein Handy offen vor dir liegen. Jedoch lässt sich das Display noch nicht komplett entfernen. Jetzt entfernst du die Akku Flexverbindung und dafür löst du zwei Schrauben der unteren Abdeckplatte, welche sich neben dem Akku gerät befinden.

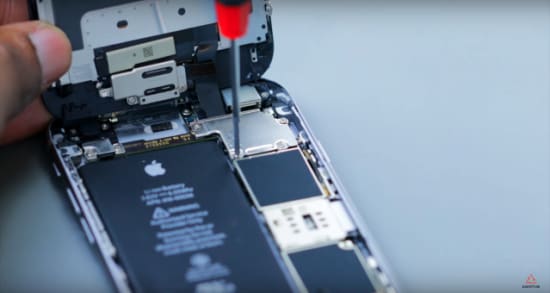

Schritt 4: Weitere Flexkabel entfernen
Nun löst du vier weitere Schrauben der oberen Abdeckplatte neben dem Akkugerät und die drei darunterliegenden Flexkabel.

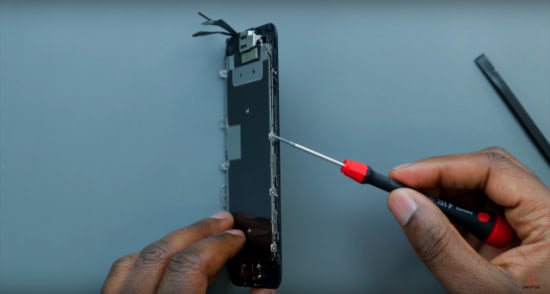

Schritt 5: Sechs Schrauben entfernen
Nun kannst Du bereits das alte Display vom Gehäuse trennen und das Neue einbauen. Doch vorher entfernen wir sechs Schrauben am alten Display. Diese befinden sich seitlich links und rechts.

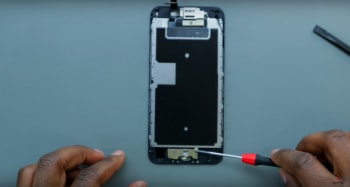

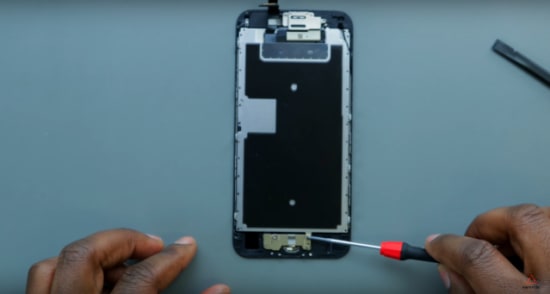

Schritt 6: Homebutton Abdeckung entfernen
Nun entfernst du drei weitere Schrauben sowie die Homebutton Abdeckung.

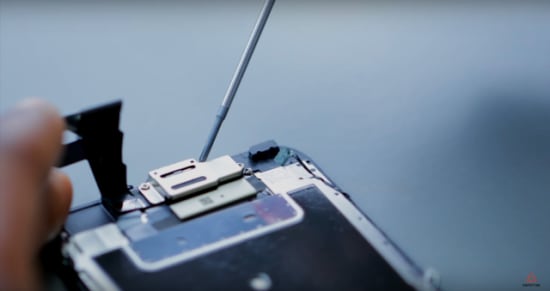

Schritt 7: Lösen der Hörmuschelabdeckung
Jetzt entfernst du die drei Schrauben der Hörmuschelabdeckung sowie eine weitere Schraube.

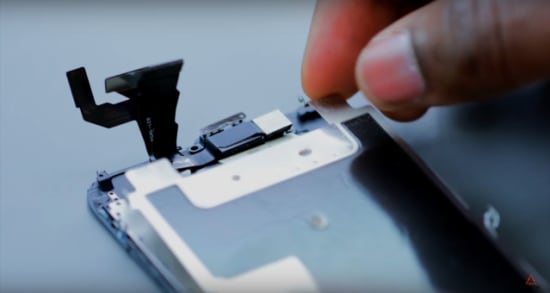

Schritt 8: Rückplatte und bestimme Funktionen entnehmen
Nun kann man die Rückplatte abnehmen. Nun wird der Homebutton, die Frontkamera sowie auch die Hörmuschel mithilfe des Spudgers, Opener und der Pinzette ausgebaut. Falls auf dem neuen Display Frontkamera und Homebutton nicht vormontiert sind, musst Du diese noch von dem defekten iPhone 6s Display lösen und entsprechend ummontieren.

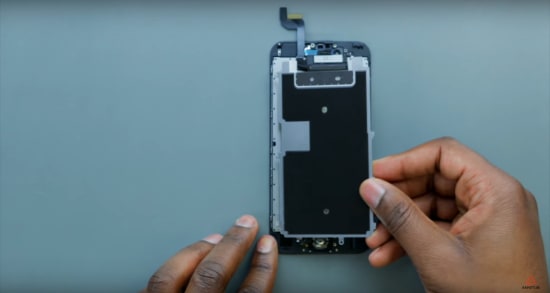

Schritt 9: Neues Display einbauen
Nun kannst Du das alte Display beiseite legen und das Neue ausbauen. Zuerst wird der Homebutton eingelegt, dann folgt die Abdeckung und danach werden wieder die sechs Schrauben befestigt. Dann wird die Homebutton Flexverbindung wie auch die Abdeckung mit den drei Schrauben eingesetzt. Nachdem die Schutzfolie für die Frontkamera entfernt wurde, kann diese sowie auch die Hörmuschel zusammen mit der Abdeckung eingesetzt werden. Abschließend die drei Flexkabel sowie auch die Akku Flexverbindung mit dem Gehäuse verbinden und alles wieder sorgfältig verschrauben.
Informationen
In dem folgenden DIY-Reparaturvideo zeigen wir Dir, wie man mit etwas Geschick eigenhändig das defekte Display eines iPhone 6s austauschen kann: Als erstes mit einem Schraubenzieher die beiden unteren Schrauben lösen und im Anschluß mit einem Spudger das Display vorsichtig anheben. Danach die vier Schrauben der kleinen Metallplatte entfernen und die darunter liegenden drei Flexkabel trennen. Nun kannst Du bereits das alte Display vom Gehäuse trennen und das Neue einbauen. Falls auf dem neuen Display Frontkamera und Homebutton nicht vormontiert sind, musst Du diese noch von dem defekten iPhone 6s Display lösen und entsprechend ummontieren. Abschliessend die drei Flexkabel mit dem Gehäuse verbinden und alles wieder sorgfältig verschrauben. Die passenden Displays in schwarz und weiß (inklusive Werkzeug) findest Du rechts neben dem Reparaturvideo.
Bewertung
Knikka,
vor 4 Jahren
Es fehlt in der bebilderten Anleitung die Information, dass die Schrauben verschiedene Längen haben. Und, falls man die Schrauben mal durcheinanderwürfelt, welche Schraube mit welcher Länge an welche Stelle kommt. Leider ist es so, dass man nur zu leicht durch eine zu lange Schraube an der falschen Stelle etwas beschädigen kann! Außerdem sind die Bilder zu klein. Ich würde mir wünschen, dass sich diese nach dem Anklicken vergrößern. Perfekt wäre es, wenn von kniffligen Situationen zusätzlich noch Detailaufnahmen vorhanden wären.
