iPhone XR Display Reparaturanleitung

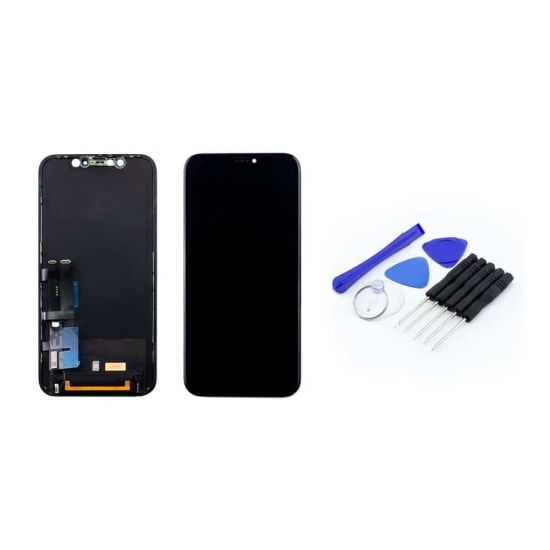

iPhone XR öffnen

Löse im ersten Schritt die beiden Pentalobeschrauben an der unteren Kante. Sortiere die am besten alle entnommenen Schrauben, damit du beim Zusammenbau nicht durcheinander kommst. Erwärme jetzt das Display mit dem Föhn, um den Kleber zu lösen. Achte darauf, dass du dein iPhone XR nicht zu heiß föhnst, da ansonsten Bauteile im Inneren beschädigt werden können. Platziere nun den Saugnapf auf das Display und hebe es an. Platziere nun das Plektrum zwischen Display und Rahmen und fahre vorsichtig am Rand entlang. Damit das Display nicht wieder zurückfällt, kannst du eine Karte zur Absicherung zwischen Display und Rahmen legen.

Bevor du das Display komplett abnehmen kannst, müssen zunächst die Schrauben den Abdeckungen über Display und Akku Verbindungen gelöst werden. Nehme die Abdeckung ab und entferne die Steckverbindungen, auch die des Akkus, vom Logicboard mit dem Spudger. Als Nächstes löst du die Schrauben über die Verbindung der Fotosensoren Flexverbindung und trenne diese ebenfalls vom Logicboard. Jetzt kannst du das Display komplett abnehmen.

Bevor du die Bauteile von deinem alten Display auf dein neues iPhone XR Display überträgst, empfehlen wir dir es kurz zu testen. Schließe dafür die Flexverbindungen an und schalte dein iPhone ein und teste die Touchfunktionen. Wenn alles funktioniert, schaltest du es wieder aus und löst die Verbindungen wieder vom Logicboard. Löse nun die Schrauben an der Lautsprecher-Sensor-Einheit und klappe diese vorsichtig nach unten um. Erwäme nun vorsichtig den Kleber der Sensoreinheit. Löse im Anschluss das Mikrofon und hebel die gesamte Einheit hoch. Löse jetzt die Halterung des Näherungsensors um die Einheit zu entfernen.

Entferne die Schrauben, mit der die Platte am Display befestigt ist. Und erwärme die Platte. Löse im nächsten Schritt die Displaykabel von der Platte. Mit einem Plektrum oder einer dünnen Karte trennst du nun die Abschirmplatte vom Display und führst die Displaykabel durch die Platte durch um diese abzunehmen.

Lege nun die Abschirmplatte auf dein neues Display. Achte hierbei auf die beiden Stifte an der unteren Kante, diese müssen richtig eingesetzt werden. Schraube die Platte fest. Setze nun die Kamera-Sensor-Einheit ein, achte darauf dass die Sensoren nicht blockiert sind, und verschraube sie.

Bevor du die Display Kabel am Logicboard anschließt empfiehlt es sich den neuen Rahmenkleber aufzutragen. Verbinde dann die Flexkabel des Sensors und des Display mit dem Logicboard und schraube die Abdeckungen fest. Schließe auch den Akku wieder an und schraube auch hier die Abdeckung darüber. Drücke nun Display und Rahmen vorsichtig zusammen. GESCHAFFT! Du hast die iPhone XR Display Reparatur erfolgreich gemeistert!
