iPhone X Display Reparaturanleitung

Bildanleitung Selbstreparatur: Apple iPhone X Display

• iPhone X Display wechseln

  Dein iPhone X Display ist kaputt? Wir führen dich Schritt für Schritt durch die Reparatur deines iPhone X.

• Werkzeug

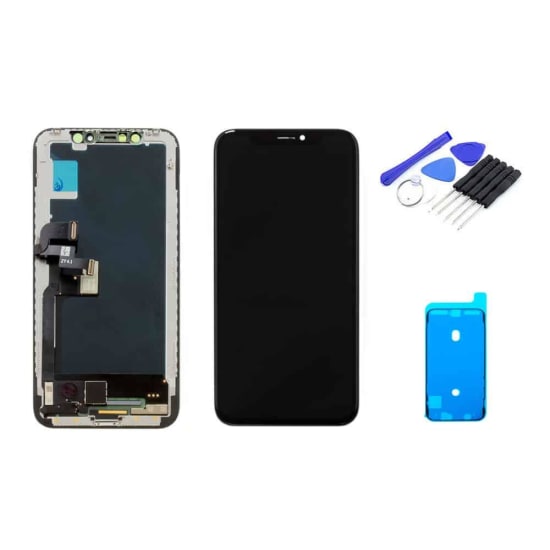

  Für den Displaywechsel des iPhone X benötigst du neben einem neuen iPhone X Display, einen Y-Type Schraubendreher, Pentalobe-Schraubendreher, Plektrum, ESD-Pinzette, Spatel, Spudger, Saugnapf und Föhn. Schraubendreher und Kleber erhältst du zusammen mit dem iPhone X OLED als Set in unserem Shop.

•

  Schritt 1: iPhone X öffnen

  Schalte das iPhone X aus und entferne beide Pentalobe-Schrauben an der Unterseite. Achte darauf, alle Schrauben bei der Reparatur auf eine Magnetmatte oder Klebeband zu legen, um sie nicht zu verlieren. Erwärme das iPhone X mit dem Föhn auf maximal 60 Grad. Falls das Display sehr kaputt ist, kannst du es mit Paketband bekleben. Nun nutzt du Saugnapf und Plektrum, um das Display abzuheben. Fahre vorsichtig und nicht zu tief mit dem Plektrum und ggf. einer Spielkarte um das Gerät.

• Schritt 2: Altes iPhone X Display entfernen

  Klappe das Display nun hoch. Löse mit dem Y-Type-Schraubendreher die 5 Y-Type-Schrauben. Hebe das Abdeckblech ab. Trenne die Akkuverbindung zum Logicboard, um einen Kurzschluss zuverhindern. Nun löse ebenfalls die Display-Verbindungen mithilfe des Spudgers und entferne das Display. Entferne die drei Y-Type-Schrauben, um die Hörmuschel entfernen zu können. Entferne nun das Sensorkabel. Falls es zu verklebt ist, kannst du wieder den Föhn nutzen, um den Kleber zu lösen.

• Schritt 3: Neues iPhone X Display tauschen

  Setze Sensorkabel und Hörmuschel in die neue Displayeinheit. Verschraube die 3 Y-Type-Schrauben, die du zuvor gelöst hast. Setze nun einen neuen Kleberahmen auf. Schließe beide Display-Verbindungen an. Hier kann die Pinzette hilfreich sein. Schließe nun noch die Akku-Verbindung an und setze das Abdeckblech wieder auf. Verschraube die Y-Type-Schrauben. Nimm nun das Display, klapp es um und drück es vorsichtig an. Jetzt fehlen nur noch die zwei unteren Pentalobe-Schrauben - Geschafft!
